Prowirl 77 PROFIBUS-PA
Folgende Konfigurationsmöglichkeiten sind beim Prowirl 77 möglich:
Konfigurationsmöglichkeiten
Durchfluss mit Status +
Summenzähler mit Status +
Steuerung (= Maximalkonfiguration)
Durchfluss mit Status
Durchfluss mit Status +
Summenzähler mit Status
Summenzähler mit Status
Summenzähler mit Status +
Steuerung
Nicht aktivierte Datenblöcke müssen im Konfigurationsdatenstring mit einer Null
("Free Place") als Platzhalter gekennzeichnet werden, sofern weitere Konfigurations-
daten folgen. Nullen am Ende der Konfigurationsdaten dürfen weggelassen
werden.

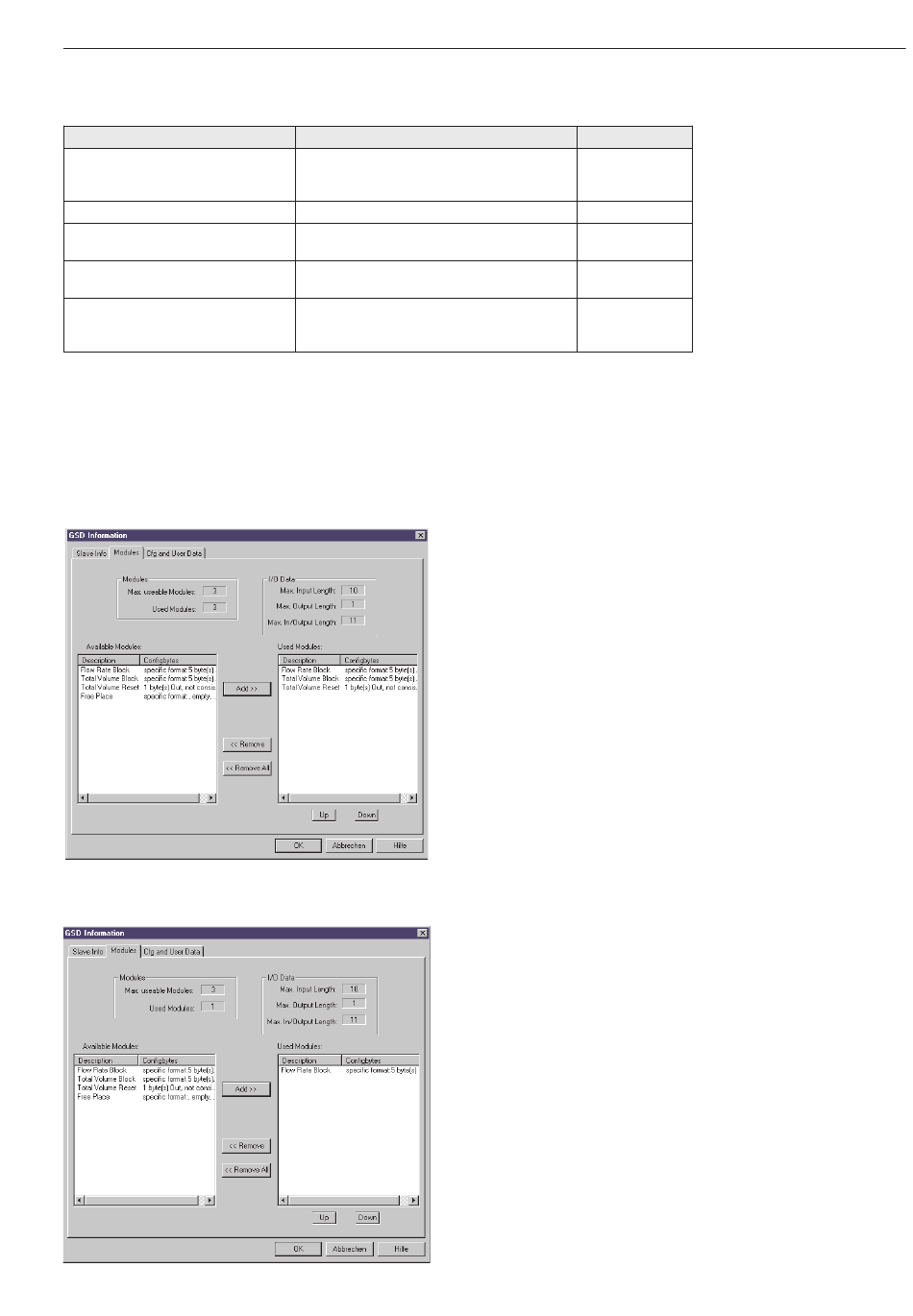

Darstellung eines Beispiels in einer Projektierungssoftware:
Falls keine weiteren Konfigurationsblöcke benötigt werden, kann die Kennung
FREE_PLACE für die restlichen nicht benötigten Datenblöcke entfallen:
Endress+Hauser
GSD-Blockbezeichnung
Flow Rate Block
Total Volume Block
Total Volume Reset
Flow Rate Block
Flow Rate Block
Total Volume Block
Free Place
Total Volume Block
Free Place
Total Volume Block
Total Volume Reset
Beispiel 1:
An den DP-Master werden mit dieser
Konfiguration die Blöcke
– Durchfluss + Status
– Summenzähler + Status
– Rücksetzen Summenzähler
mit einer Datenlänge von 10 Eingangs-
und 1 Ausgangsbyte übertragen.
Beispiel 2:
An den DP-Master wird mit dieser
Konfiguration der Durchfluss + Status
übertragen.
Daten-Länge
11 Bytes
5 Bytes
10 Bytes
6 Bytes
7 Bytes
