Prowirl 77 PROFIBUS-PA

5.7 Bedienung

Für das Messsystem Prowirl 77 stehen verschiedene Gerätefunktionen zur Auswahl,
die bei Bedarf über einen Master-Klasse II, z.B. Bedienprogramm Commuwin II,
individuell eingestellt und an die Prozessbedingungen angepasst werden können.
Hinweis!
Eine Übersicht aller Werkeinstellungen und Auswahlmöglichkeiten finden Sie auf den
Seiten 29 ff.
Prowirl 77 wird über einen DP-Master-Klasse II bedient. Bei Benutzung des E+H
Bedienprogramms "Commuwin ll" werden die wichtigsten Geräte-Parameter in einer
E+H-Matrix dargestellt. Diese wird in Kapitel 6 erläutert.

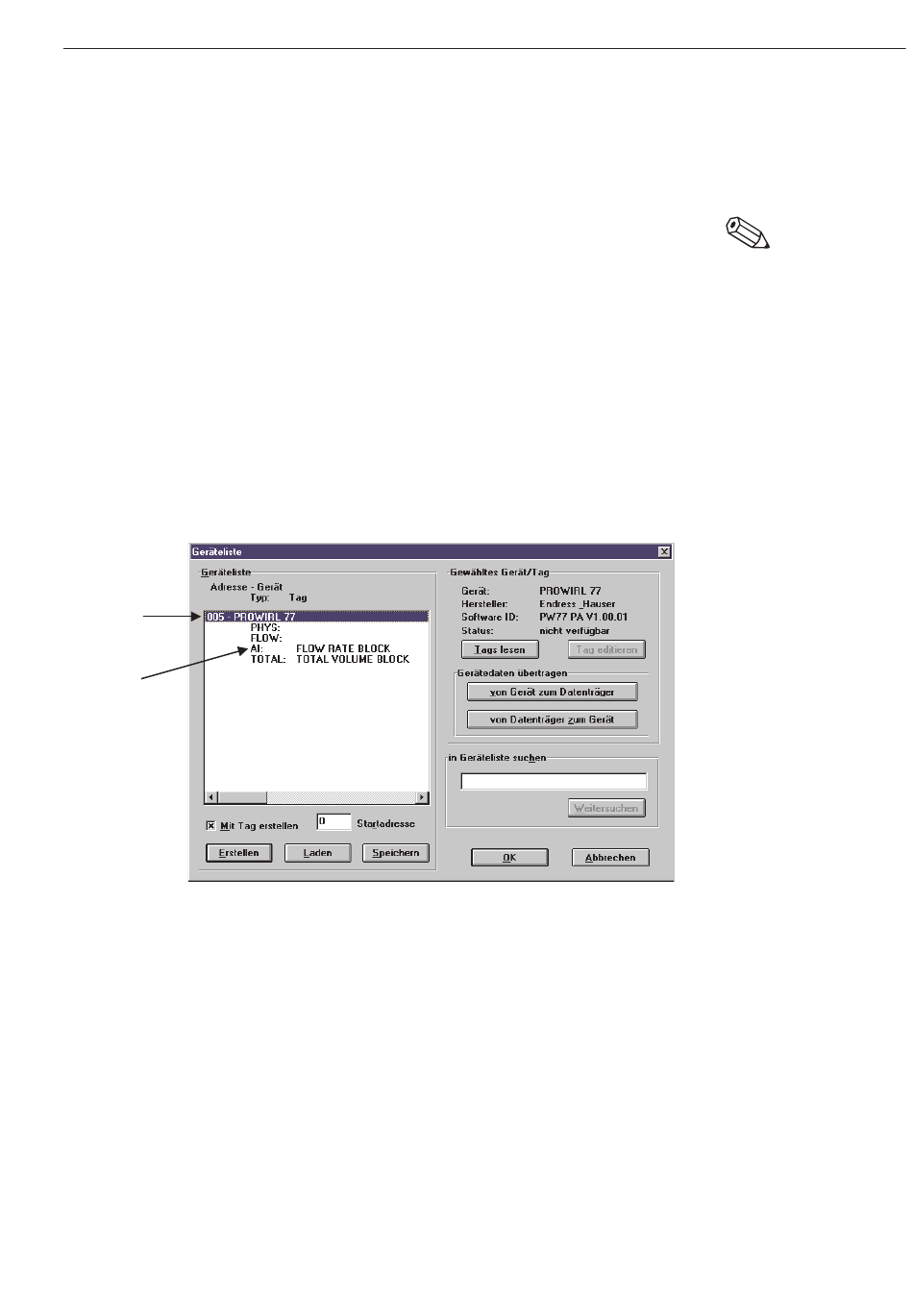

Auswahl zwischen Profilbedienung und gerätespezifischer Bedienung mittels
Commuwin II:
Auswahl der
Gerätebedienung
(E+H-Matrix)
Auswahl der
Profilbedienung
• Die E+H-Gerätebedienung wird durch Anklicken der Gerätebezeichnung
ausgewählt, z.B. Prowirl 77.
• Die Profilbedienung wird durch Anklicken des entsprechenden Tags angewählt,
z.B. AI: Flow Rate Block = Analog-Input-Block Prowirl 77.
Die Geräteadresse und die Anwendung ("FLÜSSIGKEIT" oder "GAS/DAMPF") können
bei Prowirl 77 entweder über ein Bedienprogramm oder lokal mit Miniaturschaltern
eingestellt werden (s. Seite 18). Die Stellung der Miniaturschalter Nr. 8 und Nr. 10
bestimmt, ob diese Parameter über den Bus oder lokal definiert werden.
Endress+Hauser
5 Kommunikation
Hinweis!
27
