Prowirl 77 PROFIBUS-PA

3.3 Montage des Messaufnehmers

Achtung!
Beachten Sie vor der Montage bitte folgende Punkte:
• Entfernen Sie sämtliche Reste der Transportverpackung und eventuelle Schutz-
scheiben vom Messaufnehmer, bevor Sie das Messgerät in die Rohrleitung
einbauen.
• Achten Sie bei Dichtungen darauf, dass deren Innendurchmesser gleich oder
größer als derjenige von Messrohr und Rohrleitung ist. Dichtungen, welche in den
Durchflussstrom hineinragen, beeinflussen die Wirbelbildung hinter dem Staukörper
ungünstig und verursachen eine ungenaue Messung. Von E+H mitgelieferte Dich-
tungen haben daher einen etwas größeren Innendurchmesser als das Messrohr.
• Vergewissern Sie sich, dass die Pfeilrichtung auf dem Messrohr mit der Fließrich-
tung in der Rohrleitung übereinstimmt.
• Einbaulängen:
– Prowirl W (Zwischenflanschausführung): 65 mm
– Prowirl F (Flanschausführung) → s. Seite 50
– Prowirl H (Hochdruckausführung) → s. Seite 52
Montage Prowirl W
Die Zwischenflanschmontage erfolgt mit Hilfe eines Montagesets bestehend aus:
• Zuganker
• Zentrierringen
• Muttern
• Unterlegscheiben
• Dichtungen
Endress+Hauser
Zentrierring
Zuganker
Unterlegscheiben
Dichtung
Mutter
3 Montage und Installation
Achtung!

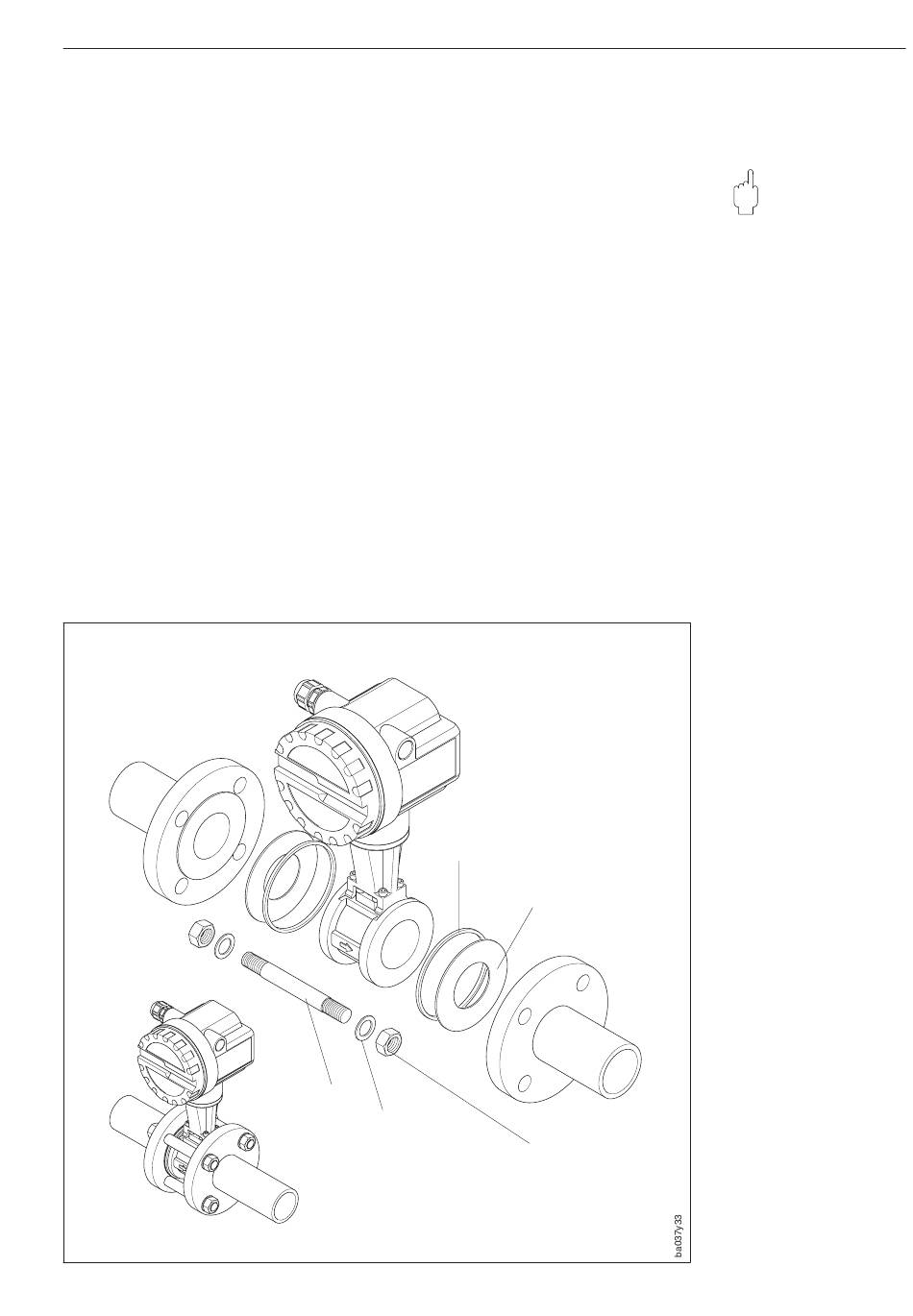

Abb. 9
Montage der Zwischen-
flanschausführung Prowirl W
13
