Montage
16
Anzahl Module
1
Abstand Bohrlöcher
120 (4,73)
mm (in)
Montagematerialien zur Wandbefestigung sind nicht im Lieferumfang enthalten.
1. Montagematerialien zur Wandbefestigung (Schrauben, Dübel) bauseits bereitstellen.
2. Montagematerial entsprechend dem Wanduntergrund nutzen.
4
Maßeinheit: mm (in)
5.2.3

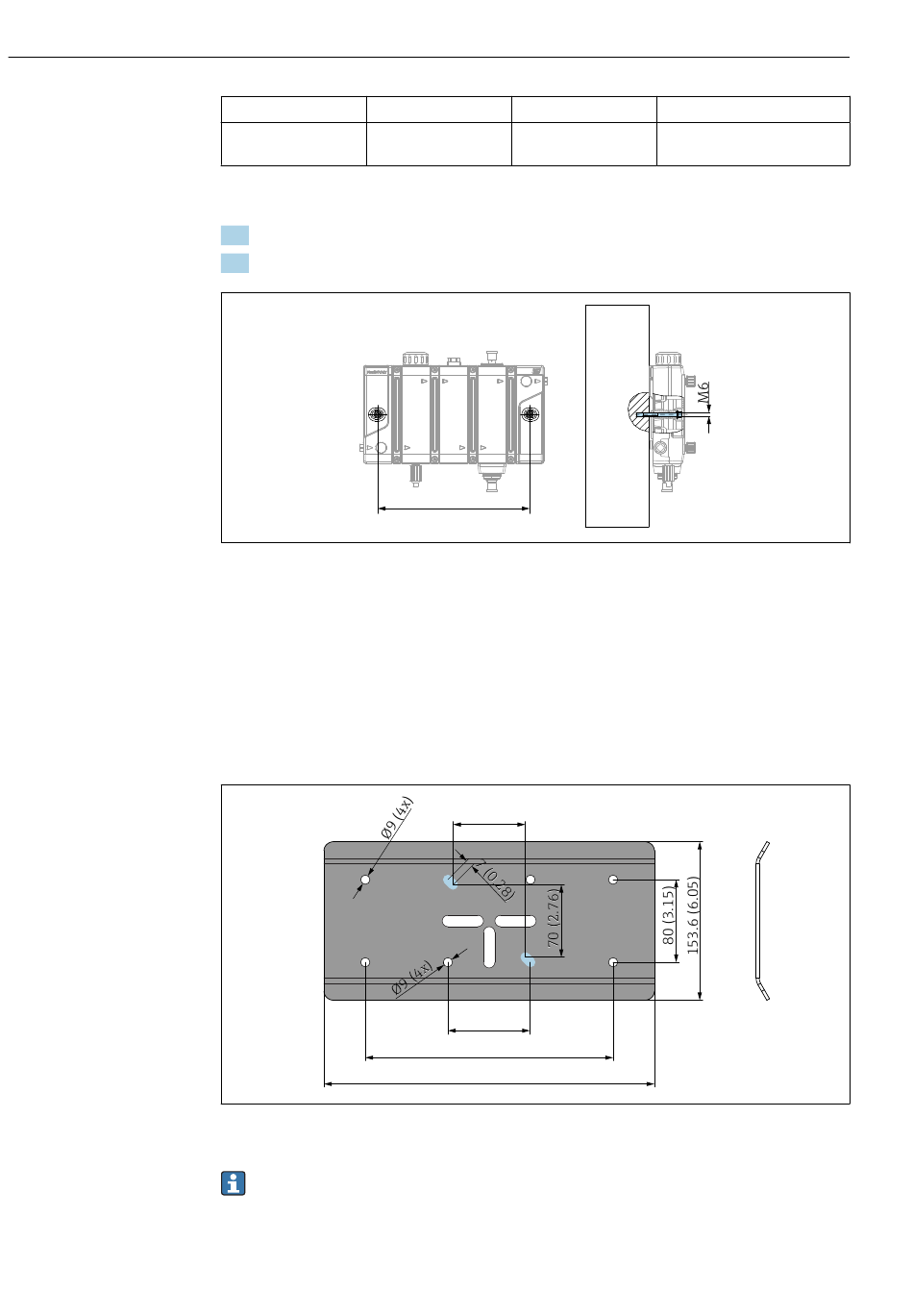

Armatur mit Wandhalterung montieren
Mit Hilfe der Wandhalterung können bis zu 6 Module gewählt werden. Dann besteht die
Möglichkeit einzelne Module zu demontieren, während der Rest der Armatur an der Hal-
terung stabil verbleibt. Unterschiedliche Bohrlöcher ermöglichen z. B. die Nutzung des
Bohrbilds der Flowfit CCA250.
Optionales Zubehör, bestehend aus Wandhalterung mit Halteklammern für Armaturen
mit 1 ... 6 Modulen.
5
Maße Wandhalterung. Maßeinheit: mm (in)
Die farbig hervorgehobenen Bohrlöcher entsprechen denen der Armatur CCA250, die
wiederverwendet werden können.
2
180 (7,09)
240 (9.45)
70 (2.76)
80 (3.15)
240 (9.45)
320 (12.6)
Flowfit CYA27
3
240 (9,45)
A0043508
A0043220
