- Seite 1 CleanFit CPA 451 BA 343C/07/de/07.03 51512511 Prozess-Wechselarmatur Betriebsanleitung Quality made by Endress+Hauser ISO 9001...
-
Seite 3: Inhaltsverzeichnis
CleanFit CPA 451 Inhaltsverzeichnis Sicherheitshinweise ... . . 4 Bestimmungsgemäße Verwendung ..4 Montage, Inbetriebnahme und Bedienung . . . 4 Betriebssicherheit ..... . 4 Rücksendung . -
Seite 4: Sicherheitshinweise

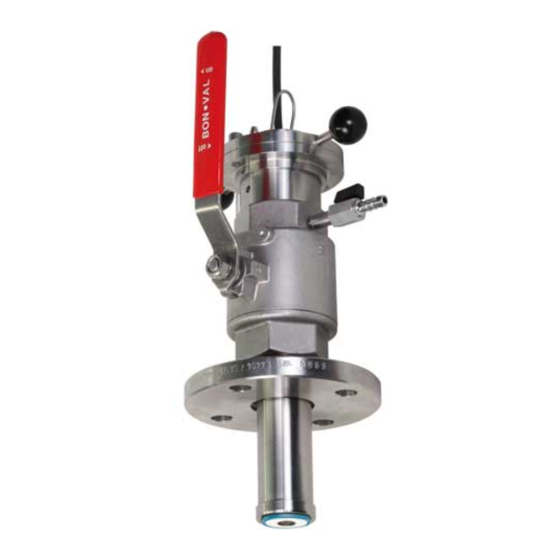

CleanFit CPA 451 Sicherheitshinweise Bestimmungsgemäße Verwendung Die manuell betriebene Wechselarmatur CleanFit CPA 451 ist für den Einbau von pH- und Redox-Sensoren in Behälter und Rohrleitungen konzipiert. Durch die konstruktive Ausführung ist ein Betrieb in druckbeaufschlagten Systemen möglich (siehe Technische Daten). -
Seite 5: Sicherheitszeichen Und -Symbole
CleanFit CPA 451 Sicherheitshinweise Sicherheitszeichen und -symbole Warnung! Dieses Zeichen warnt vor Gefahren. Bei Nichtbeachten kann es zu schwerwiegenden Personen- oder Sachschäden kommen. " Achtung! Dieses Zeichen macht auf mögliche Störungen durch Fehlbedienung aufmerksam. Bei Nichtbeachten drohen Sachschäden. Hinweis! Dieses Zeichen weist auf wichtige Informationen hin. -
Seite 6: Identifizierung
Identifizierung CleanFit CPA 451 Identifizierung Typenschild Aus dem Bestellcode (order code) auf dem Typenschild können Sie die Armaturenaus- führung erkennen. Vergleichen Sie diese bitte mit Ihrer Bestellung. ENDRESS+HAUSER CLEANFIT CPA 451 order code: CPA451-A2A serial no.: 2 11859 05C79 spec. -
Seite 7: Montage
Optimalen Schutz bietet die Originalverpackung. Darüber hinaus müssen die zulässigen Umgebungsbedingungen eingehalten werden (siehe Technische Daten). • Bei Rückfragen wenden Sie sich bitte an Ihren Lieferanten bzw. an Ihre Endress+Hauser-Vertriebzentrale (siehe Rückseite dieser Betriebsanleitung). Einbaubedingungen 3.2.1 Abmessungen Ø... -
Seite 8: Prozessanschlüsse
Montage CleanFit CPA 451 3.2.2 Prozessanschlüsse 2" C07-CUA451xx-04-07-00-de-001.eps Abb. 4: Prozessanschlüsse Gewinde G2 innen Gewinde G2 innen mit Einschweißadapter Flansch DN 50 / PN 16 (nach EN 1092-1) und Flansch ANSI 2" / 150 lbs a: DN 50: Ø 125, ANSI 2": Ø 120,7 b: DN 50: Ø... -
Seite 9: Einbau
Der Zulauf zur Spülkammer sollte immer von unten erfolgen. Einbau 3.3.1 Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Armatur CleanFit CPA 451 • pH- / Redoxelektrode OrbiPac W CPF 81/82 • Messumformer Liquisys M CPM 223/253 C07-CPA451xx-14-07-00-xx-001.eps Abb. 8:... - Seite 10 Montage CleanFit CPA 451 3.3.2 Einbau der Armatur in den Prozess Bringen Sie die Armatur in die Position "Service" (Sensorhalter in die Armatur eingefah- ren) und befestigen Sie die Armatur mittels ihres gewählten Prozessanschlusses am Behälter bzw. an der Rohrleitung.
- Seite 11 CleanFit CPA 451 Montage 3.3.4 Sensoreinbau C07-CXA451xx-11-07-06-xx-001.eps C07-CXA451xx-11-07-06-xx-002.eps C07-CXA451xx-11-07-06-xx-003.eps C07-CXA451xx-11-07-06-xx-004.eps Abb. 10: Abb. 11: Abb. 12: Abb. 13: Befestigungs- Handgriffe Bajonett-Mutter Sensoraufnahme schrauben Bajonettverschluss Außenhülse Handhebel Lösen Sie die Befestigungsschrauben (Abb. 10) und legen Sie diese in Reichweite (und sicher!) ab.
- Seite 12 Montage CleanFit CPA 451 C07-CPA451xx-11-07-06-xx-005.eps Abb. 14: Innengewinde Sensor Schrauben Sie den Sensor (Abb. 14) in das Innengewinde der Sensoraufnahme handfest ein. Drücken Sie die Sensoraufnahme zurück in die Außenhülse und schrauben Sie die Bajonett-Mutter im Uhrzeigersinn auf. Öffnen Sie den Kugelhahn und drücken Sie den Sensorhalter bis zum Anschlag in Richtung Prozess.
-
Seite 13: Einbaukontrolle
CleanFit CPA 451 Montage Einbaukontrolle • Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit. • Stellen Sie sicher, dass sich die Schläuche der (optionalen) Spülwasseranschlüsse nicht ohne Kraftaufwand entfernen lassen. • Überprüfen Sie die Schläuche auf Beschädigungen. -
Seite 14: Bedienung
Bedienung CleanFit CPA 451 Bedienung Erste Inbetriebnahme Vor der ersten Inbetriebnahme vergewissern Sie sich, dass: • alle Dichtungen korrekt sitzen (an der Armatur und am Prozessanschluss) • der Sensor richtig eingebaut und angeschlossen ist • der Wasseranschluss an den Spülanschlüssen korrekt ist (wenn vorhanden). -
Seite 15: Betrieb Der Armatur
CleanFit CPA 451 Bedienung Betrieb der Armatur Warnung! • Sie können die Wechselarmatur nur bis zu einem Druck von 2 bar manuell bedienen! Ist der Prozessdruck höher, müssen Sie den Prozess abschalten bevor Sie die Armatur verfahren! • Lösen Sie die Befestigungsschrauben nie bei Prozessdrücken über 2 bar! •... -
Seite 16: Wartung
Wartung CleanFit CPA 451 Wartung Warnung! Verletzungsgefahr! Vor jeder Wartungsmaßnahme, die Sie an der Armatur vornehmen wollen, stellen Sie sicher, dass die Prozessleitung und der Behälter drucklos, leer und gespült sind. Bringen Sie die Armatur in die Position "Service". Reinigung der Armatur Für stabile, sichere Messungen müssen Armatur und Sensor regelmäßig gereinigt wer-... -
Seite 17: Reinigungsmittel
CleanFit CPA 451 Wartung Reinigungsmittel Die Auswahl des Reinigungsmittels ist abhängig vom Grad und der Art der Verschmut- zung. Die häufigsten Verschmutzungen und die geeigneten Reinigungsmittel finden Sie in der folgenden Tabelle. Art der Verschmutzung Reinigungsmittel Fette und Öle Tensidhaltige (alkalische) Mittel oder wasserlösliche orga- nische Lösemittel (halogenfrei, z.B. -
Seite 18: Zubehör
Zubehör CleanFit CPA 451 Zubehör Zubehörkits ❑Kugelhahn für Spülkammer als Spülanschluss in Ergänzung zu dem oder als Ersatz für den mitgelieferten Entlüftungskugelhahn; Best.-Nr. 51512982 ❑O-Ringsatz Viton; Best.-Nr. 51512981 Sensoren ❑OrbiPac W CPF 81/82 Kompaktelektrode für pH- und Redoxpotenzial-Messungen Anwendungsbereich: Abwasserreinigung, Trink- und Brauchwasseraufbereitung Bestellung nach Produktstruktur, s. -
Seite 19: Konturschablonen
CleanFit CPA 451 Zubehör Konturschablonen ❑Konturschablonen für Einschweißstutzen; Best.-Nr. 51513623 Dokumentation ❑Technische Information OrbiPac W CPF 81/82, TI 191C/07 (Best.-Nr. 51500044) Endress+Hauser... -
Seite 20: Störungsbehebung
Störungsbehebung CleanFit CPA 451 Störungsbehebung Austausch beschädigter Teile Warnung! Beschädigungen an der Armatur, die die Drucksicherheit beeinträchtigen, dürfen nur durch autorisiertes Fachpersonal behoben werden. Im Anschluss jede Reparatur und Wartungstätigkeit muss durch geeignete Maßnahmen geprüft werden, dass die Armatur keine Undichtheiten aufweist. Die Armatur muss danach wieder den in den technischen Daten genannten Spezifikationen entsprechen. - Seite 21 CleanFit CPA 451 Störungsbehebung Warnung! • Demontieren Sie den Armaturenkörper bei laufendem Prozess niemals mit geöffne- tem Kugelhahn ("Armatur Messen")! Stellen Sie außerdem sicher, dass der Kugelhahn nicht unbeabsichtigt geöffnet werden kann. • Andernfalls besteht Verletzungsgefahr durch austretendes Medium. • Der Hersteller haftet nicht für Schäden aus Zuwiderhandlungen.
-
Seite 22: Ersatzteilkits
Störungsbehebung CleanFit CPA 451 Ersatzteilkits C07-CPA451xx-09-07-06-xx-001.eps Abb. 21: Ersatzteile (alle Armaturenausführungen) Pos. 1 (Mutter Bajonettverschluss) und Pos. 13 (Blindstopfen) sind nur im Lieferumfang, keine Ersatz- teile! Hinweis! Bitte entnehmen Sie nachfolgender Tabelle die Bestellnummern der Ersatzteilkits anhand der Positionsnummern in Abb. 21. -
Seite 23: Rücksendung
CleanFit CPA 451 Störungsbehebung Pos.Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Kugelgriff mit Bolzen 51513168 je 2 Stück Sensoraufnahme für CPF 81 51513161 Für Armaturen-Ausführung: – langer Hub, Eintauchtiefe ca. 270 mm Außenhülse 51513156 Für Armaturen-Ausführung: – kurzer Hub, Eintauchtiefe ca. 170 mm... -
Seite 24: Technische Daten
Technische Daten CleanFit CPA 451 Technische Daten Umgebungsbedingungen Umgebungstemperatur 0 ... 50 °C Prozessbedingungen Mediumsdruck max. 10 bar 0 ... 80 °C Mediumstemperatur Achtung! Berücksichtigen Sie die max. Mediumstemperatur für den Sensor! Druck-Temperatur-Diagramm p [bar] T [°C] C07-CYA451x-05-07-00-de-001.EPS Abb. 22: Druck-Temperatur-Diagramm Bereich, in dem die Armatur per Hand bedient werden kann "... -
Seite 25: Konstruktiver Aufbau
CleanFit CPA 451 Technische Daten Konstruktiver Aufbau Bauform, Maße s. Kapitel "Montage" Gewicht 8 - 11 kg (je nach Ausführung) Viton (Dichtungen) Materialien nichtrostender Stahl 1.4404 (mediumsberührend) vernickeltes Messing (Entlüftungshahn bzw. Spülanschluss) Materialien nichtrostender Stahl 1.4404 (nicht mediumsberührend) Spülanschlussstutzen 2 x G1/8 (innen) Anschlussmöglichkeiten:... -
Seite 26: Stichwortverzeichnis
CleanFit CPA 451 Stichwortverzeichnis Abmessungen ....... 7 Messeinrichtung......9 Anschluss Messen. - Seite 27 (UNOlUXQJ ]XU .RQWDPLQDWLRQ Lieber Kunde, Aufgrund der gesetzlichen Bestimmungen und zum Schutz unserer Mitarbeiter und Betriebseinrichtungen benötigen wir die unterschriebene »Erklärung zur Kontamination«, bevor Ihr Auftrag bearbeitet werden kann. Legen Sie diese vollständig ausgefüllte Erklärung unbedingt den Versandpapieren bei. Dies gilt auch für zusätzliche Sicherheitsdatenblätter und/oder spezielle Handhabungsvorschriften.
