Montage
22
5.4
Durchflussschalter und Statusbeleuchtung (optional)
WARNUNG
L
Gerät unter Spannung!
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen!
‣
Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
‣
Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und
muss die Anweisungen dieser Anleitung befolgen.
‣
Vor Beginn der Anschlussarbeiten sicherstellen, dass an keinem Kabel Spannung
anliegt.
Die Verwendung des Durchflussschalters und der Statusbeleuchtung wird empfohlen. Der
Durchflussschalter dient zur Überwachung eines kontinuierlichen, ausreichenden Durch-
flusses durch die Armatur. Die Statusbeleuchtung ermöglicht das einfache Erkennen des
Betriebszustandes der Messstelle, indem durch den Messumformer erkannten Fehlfunkti-
onen an der Armatur durch unterschiedliche Farben angezeigt werden.
Fehlfunktionen erzeugen in Messumformern, z. B. CM44x, Fehlermeldungen (auch Diag-
nosemeldungen). Wenn diese zur Diagnosekategorie NAMUR F gehören, führt dies zu
einer roten Bildschirmfarbe am Display (CM44x).
5.4.1
Anschluss am CM44x
Der Anschluss des Durchflussschalters und der Statusbeleuchtung an ein CM44x erfolgt
über die Stromversorgung (24 V) und den Digitaleingang eines Moduls DIO, sowie einem
Relais, z. B. das Alarmrelais des Moduls BASE-E oder BASE2-E oder alternativ ein Modul
2R oder 4R.
Folgende Komponenten sind für die Montage (Durchflussschalter und Statusbeleuchtung)
zusätzlich erforderlich und nicht im Lieferumfang der Armatur enthalten:
• Modul DIO (Best.-Nr. 71135638)
• 3 Verbindungskabel ca. 20 cm (7,87 in)
• Aderendhülsen (optional)
• Kleiner Schlitzschraubendreher
• Abisolierwerkzeug
1. Kabel des Durchflussschalters und/oder der Statusbeleuchtung mindestens
20 cm (7,87 in) abisolieren.
2. Aderendhülsen installieren.
3. Kabel durch die vorgesehenen Öffnungen an der Unterseite des CM44x führen.
4. Kabel entsprechend des Anschlussplans verkabeln.

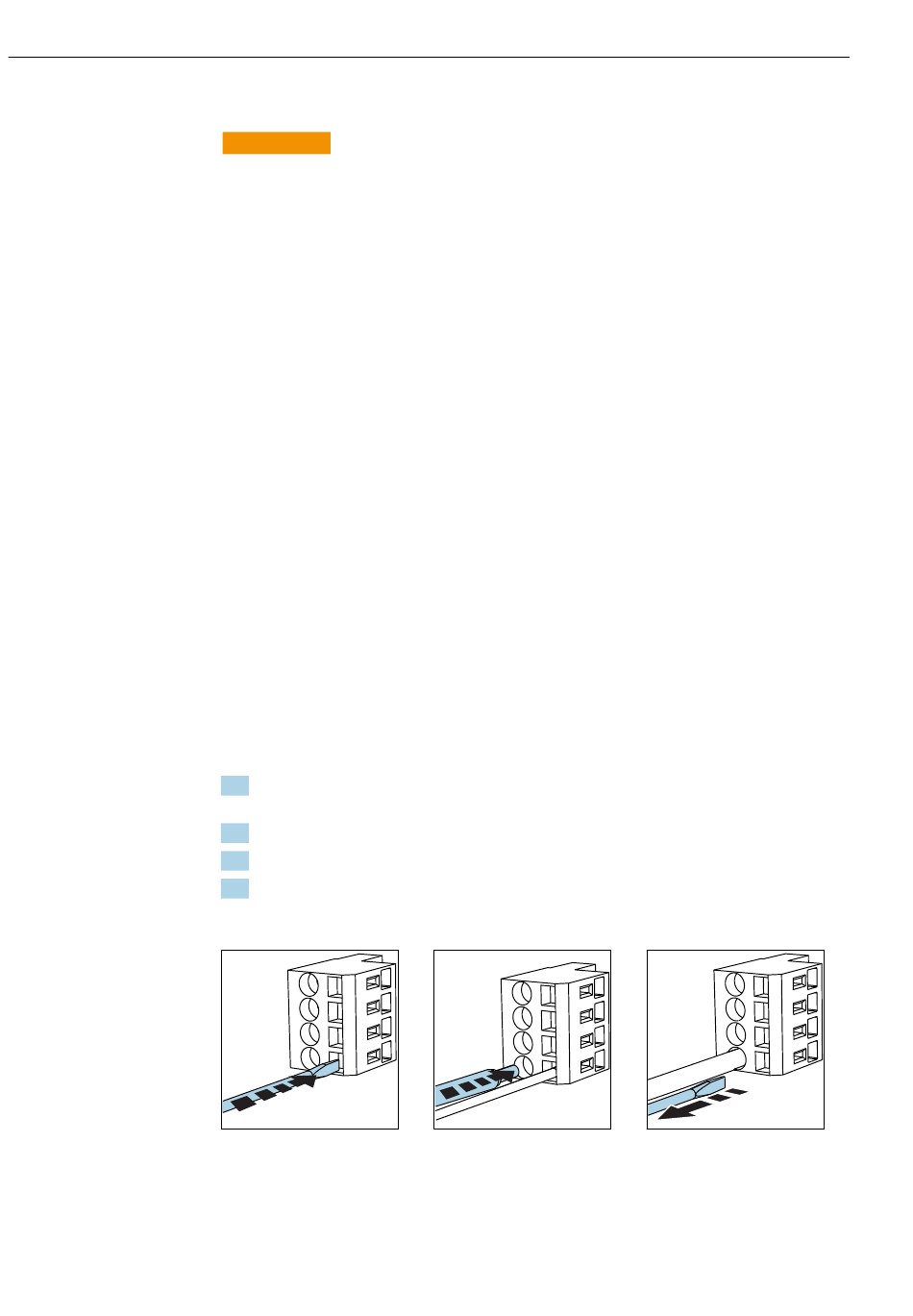

Steckklemmen am CM44x
‣
Schraubendreher auf Feder
drücken (Klemme öffnen).
‣
Kabel bis Anschlag einführen.
Flowfit CYA27
‣
Schraubendreher herausziehen
(Klemme schließen).
Endress+Hauser
