Wartung
38
9.2.7

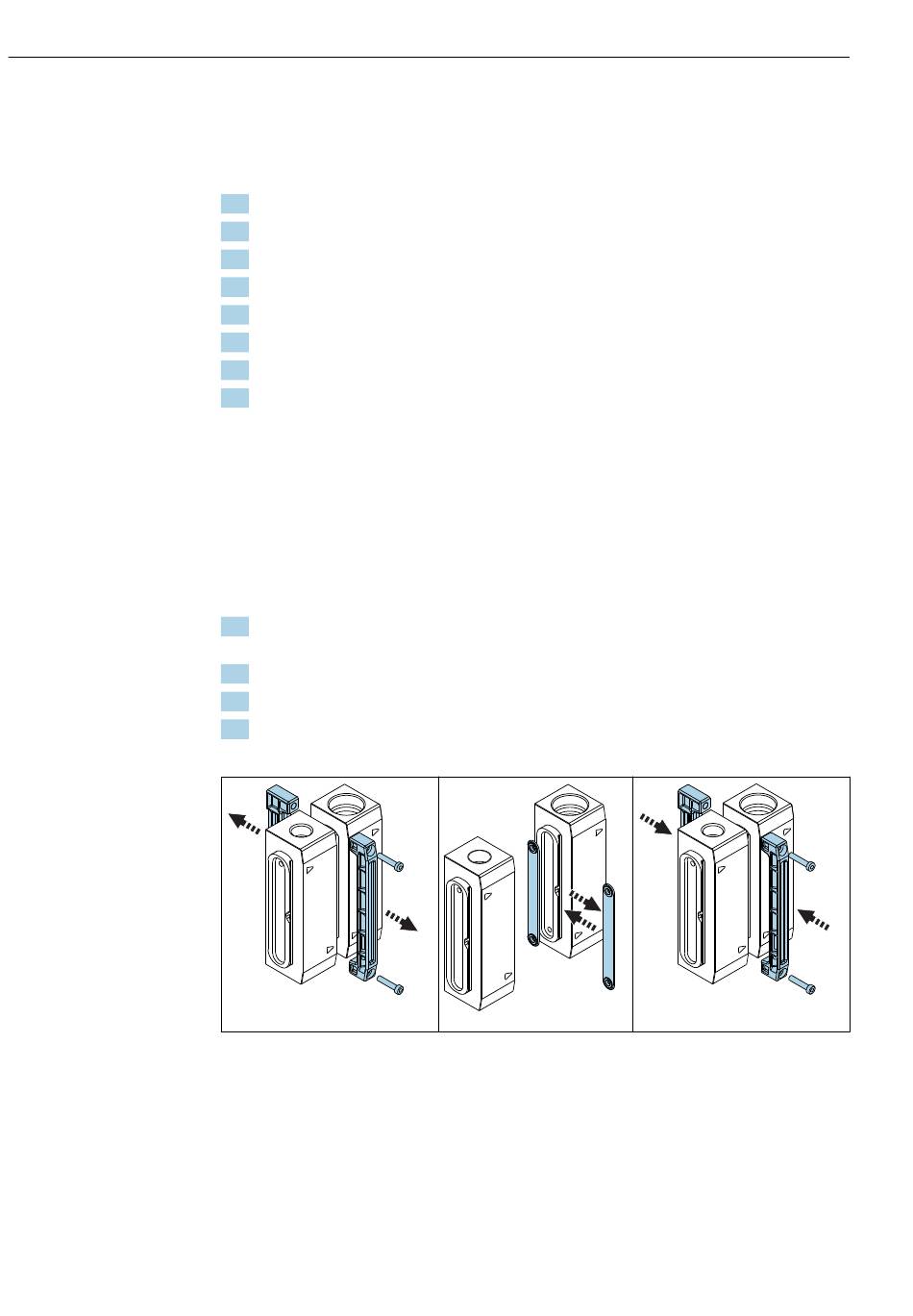

Dichtungswechsel und Reinigung zwischen den Modulen
Die Moduldichtungen befinden sich im Kanal zwischen den Modulen. Um diese zu wech-
seln muss die Armatur an den Klammern zerlegt und anschließend korrekt zusammenge-
setzt werden. Hierzu wie folgt vorgehen:
1. Messstelle außer Betrieb nehmen (→ 34).
2. Nach Bedarf Armatur spülen und entleeren (→ 34).
3. Armatur vom Prozess trennen.
4. Armatur von der Wandinstallation entfernen (→ 39).
5. Armatur an den Klammern in die Module zerlegen (→ 38).
6. Dichtungen tauschen oder reinigen.
7. Dichtflächen der Module reinigen, bevor neue Dichtungen eingelegt werden.
8. Module mit den Klammern wieder zur Armatur zusammensetzen.
Dabei:
• auf die richtige Lage der Module (Orientierung, Position, Reihenfolge) achten.
• idealerweise die Armatur seitlich liegend montieren, sodass die Dichtung in die Aufnah-
menut flach eingelegt werden kann.
• darauf achten, dass beim Aufsetzen des nächsten Moduls die Dichtung nicht verschoben
wird.
• Schrauben der Klammern gleichmäßig anziehen, Anzugsmoment: 2,5 ± 0,5 Nm.
• Visuelle Kontrolle der Klammern, bei richtiger Montage liegen sie spaltfrei zueinander
an.
9. Einen Dichtheitstest bei geringem Wasserdruck, mit montierten Blindstopfen oder
Stopfen und ohne Sensoren vorab durchführen.
10. Armatur wieder an der Wand montieren.
11. Armatur an den Prozess anschließen.
12. Messstelle in Betrieb nehmen (→ 28), dabei insbesondere auf die Dichtheit ach-
ten.
Für die Moduldichtungen bestehen zwei verschiedene Ausprägungen:
• Formdichtungen mit Bohrung
• Formdichtungen mit Kanal.
Die richtige Auswahl der Dichtung ist abhängig von der Durchflussrichtung der jeweils
angrenzenden Module. Die Durchflussrichtung ist durch einen Pfeil markiert.
• Die Formdichtung mit Bohrung ist zu verwenden, wenn die Pfeile der jeweils angrenzen-
den Modulhälften auf gleicher Höhe sind (→ 39).
• Die Formdichtung mit Kanal ist zu verwenden, wenn die Pfeile der jeweils angrenzenden
Modulhälften versetzt zueinander sind → 39.
A0044067
Flowfit CYA27
A0044066
Endress+Hauser
A0044068
