Einbau Mit Wandhalterung - Endress+Hauser Flowfit CUA252 Betriebsanleitung

Flowfit CUA252
Endress+Hauser
3.3.2

Einbau mit Wandhalterung

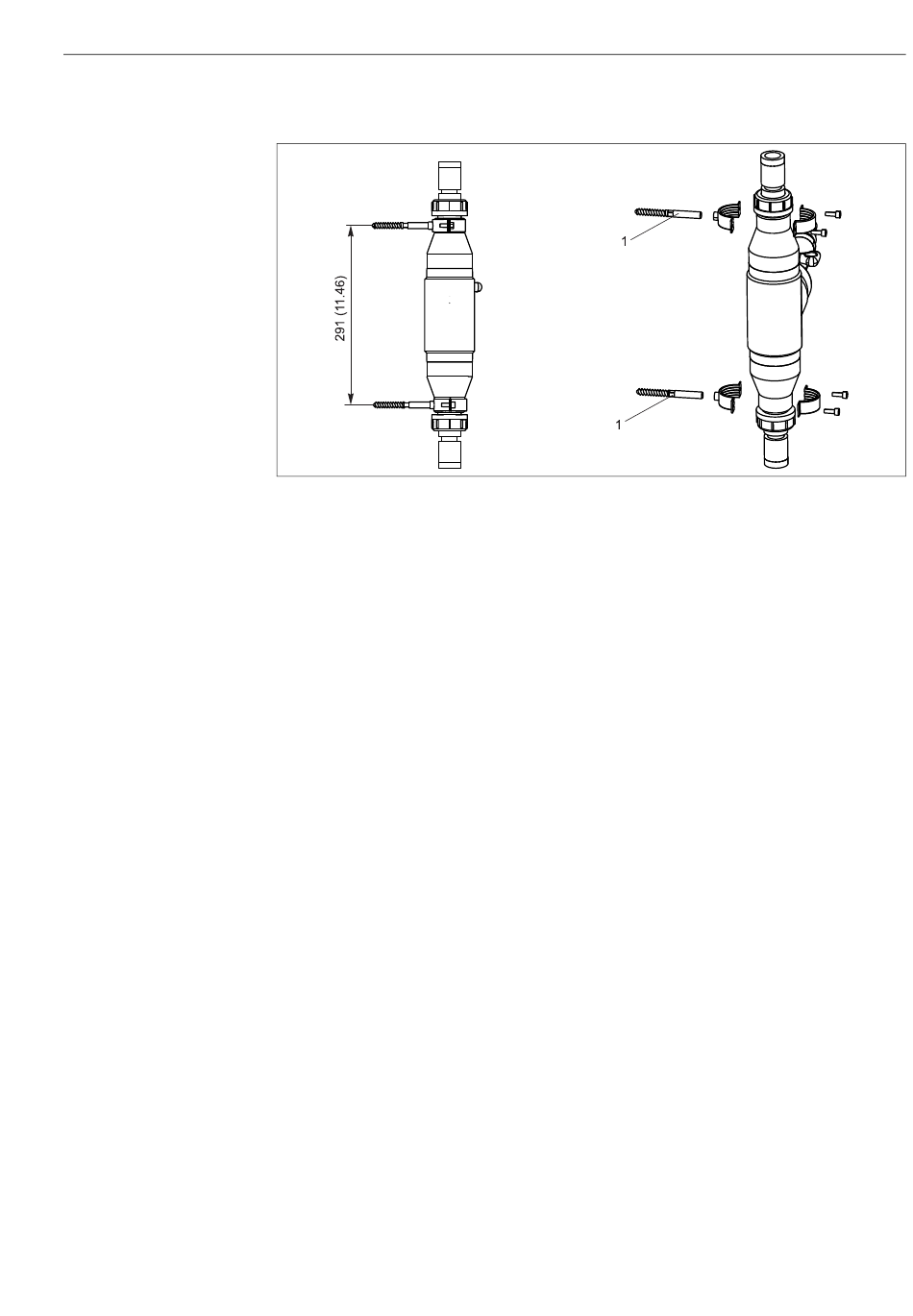

Abb. 5: Wandhalterung
1 Stockschraube STST 10x60 (im Lieferumfang des Wandmontagesets enthalten)
Beachten Sie beim Einbau der Durchflussarmatur folgende Hinweise:
• Montieren Sie die Durchflussarmatur entweder
– in einen Bypass
Schalten Sie in der Bypassleitung ein Absperrventil vor und hinter die Durchflussarma-
tur. Dadurch sind eine Sensorreinigung oder andere Wartungsarbeiten ohne Prozessbe-
einträchtigung möglich.
– oder in eine Stichleitung mit offenem Ablauf.
Schalten Sie vor die Durchflussarmatur ein Absperrventil.
• Montieren Sie die Armatur senkrecht.
• Stellen Sie den Mediumsanschluss mittels handelsüblicher Anschlussfittings her.
Montage
a0022264
11
