Montage
20
5.3.4
Bypass mit Rückführung
Der Gegendruck p2 ist für die Armatur bzw. die Sensoren der bestimmende Gegen-
druck und darf in keinem Fall die zulässige Druckspezifikation der Armatur oder der
Sensoren überschreiten.
Um bei einem Bypass einen Durchfluss durch die Armatur zu erreichen, muss der Druck p1
höher sein als der Druck p2.
Hierzu eine Blende oder ein Drosselventil in die Hauptleitung einbauen.
p1 darf den zulässigen Betriebsdruck der Armatur von 4 bar (58 psi) relativ, nicht
überschreiten.
Bei eingebautem Sensor außerdem die Druckspezifikationen des Sensors beachten.
1. Armatur waagerecht montieren → 12.
2. Mediumsanschluss mittels handelsüblicher Anschlussfittings herstellen. Je nach
Anforderung übliche Abdichtungsmittel verwenden, z. B. Gewindedichtband oder O-
Ring aus FKM.
3. Einbau im Bypass dem direkten Einbau in der Prozessleitung vorziehen. Die Bypass-
leitung kann ohne Prozessunterbrechung abgesperrt werden (ein vorgeschaltetes
und ein nachgeschaltetes Absperrventil notwendig). Dadurch ist z. B. eine Sensorrei-
nigung ohne Prozessbeeinträchtigung möglich.
4. Der Armatur einen Schmutzfänger (Sieb) mit Maschenweite 500 µm vorschalten. Ein
ggf. verwendeter Druckminderer enthält in der Regel bereits einen Schmutzfänger.
5. Den Durchflusswert vor der Armatur einstellen, z. B. über eine vorgeschaltete Durch-
flusseinstellung.
1
p1
2
9

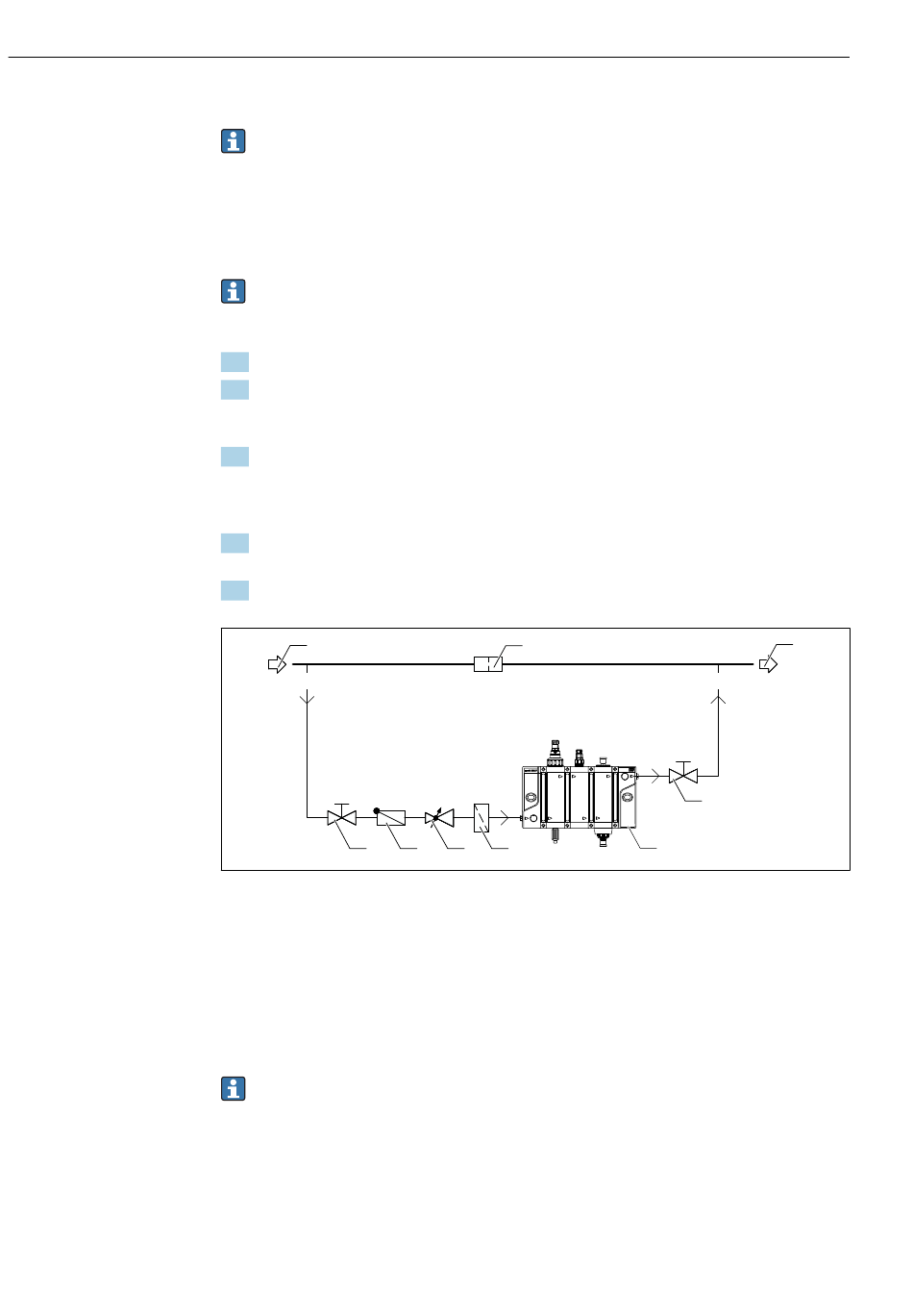

Anschlussbeispiel mit Bypass und Blende in der Hauptleitung
1
Eingangshauptleitung
2
Manuelles Ventil (nicht im Lieferumfang enthalten)
3
Rückschlagklappe (nicht im Lieferumfang enthalten)
4
Druckminderer (optional, nicht im Lieferumfang enthalten)
5
Fangfilter (optional, nicht im Lieferumfang enthalten)
6
Armatur CYA27
7
Manuelles Ventil (nicht im Lieferumfang enthalten)
8
Ausgangshauptleitung
9
Blende (nicht im Lieferumfang enthalten)
Für die Außerbetriebsetzung der Armatur in dieser Installationsweise sollte eine
Druckentlastung vorgesehen werden, um nach dem Absperren von Zuführ- und Rück-
führleitung den Druck in der Armatur sicher senken zu können. Hierzu eignet sich
z. B. das optionale Probenahmeventil an der Armatur oder eine in der Leitung ent-
sprechend vorgesehene Probenahmestelle.
9
Flowfit CYA27
3
4
5
Flowfit CYA27
8
p1 > p2
p2
7
6
A0043507
