Flowfit CYA27
Endress+Hauser
1. Im Auslieferungszustand ist eine Blindschraube in der Armatur montiert.
2. Blindschraube, Druckring und O-Ring (1) mit einem Sechskantschlüssel SW17 aus
der Armatur entfernen.
3. Sensor in den Adapter der Armatur schieben.
4. Sensor mit dem Adapter der Armatur verschrauben.
Der CLS82D darf nicht im pH- oder Sauerstoffmodul eingebaut werden, da es auf-
grund des geringen Wandabstandes zu Messfehlern kommt.
5.6

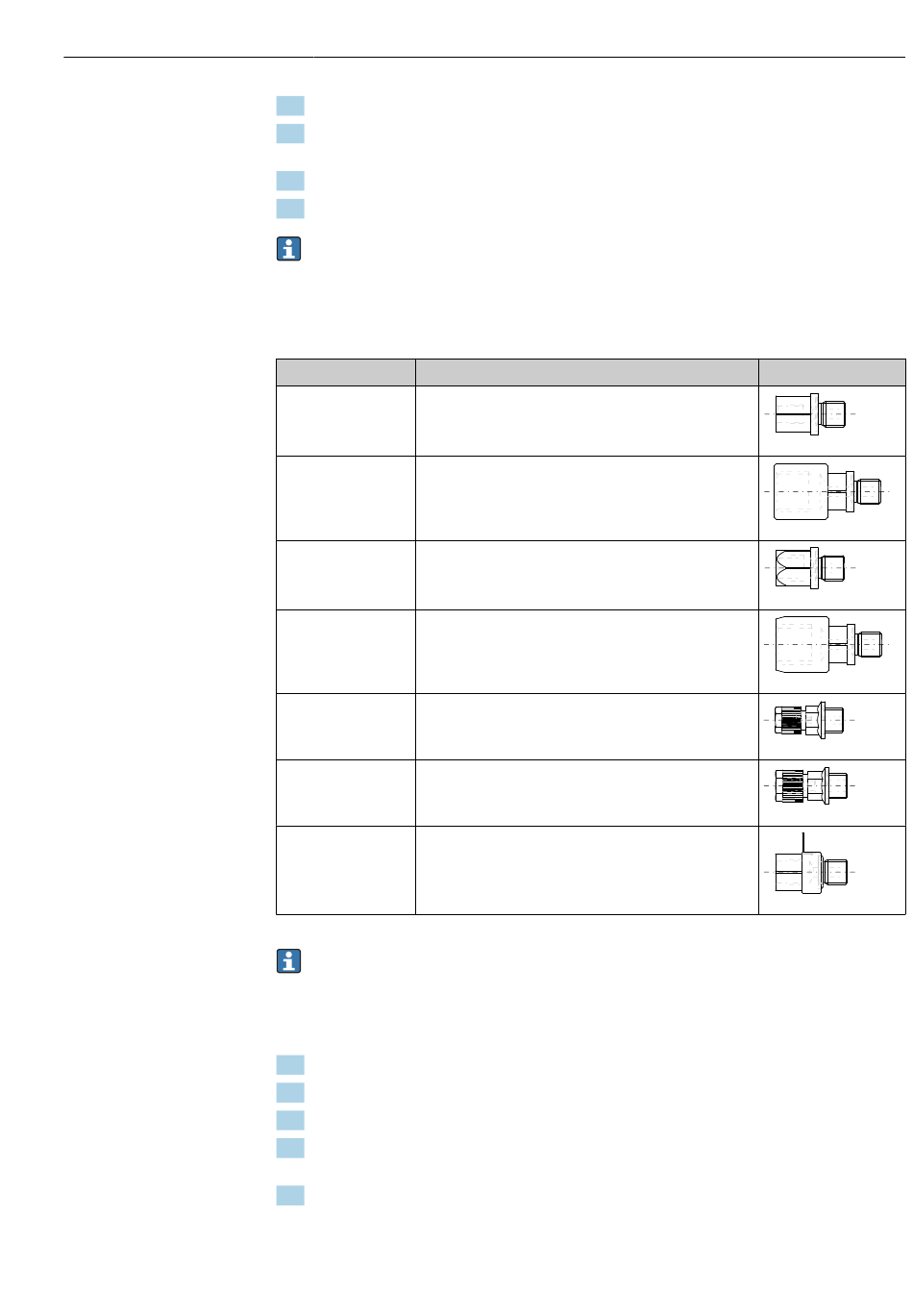

Anschluss optionales Zubehör
Option
Prozessadapter
QA
G 1/2 (ISO 228-1)
QB
G 1/8 (ISO 228-1)
QH
NPT 1/4"
QG
NPT 1/2"
QM
Schlauchverbinder AD 6 mm (0,24 in), ID 4 mm (0,16 in)
QN
Schlauchverbinder AD 8 mm (0,31 in), ID 6 mm (0,24 in)
PC
Adapter PAL G 1/4
Die Prozessadapter werden mit armaturenseitiger O-Ring-Abdichtung ausgeliefert.
5.7
Montagekontrolle
1. Eventuell eingebaute Probenahmeventile schließen.
2. Nadelventile zur Durchflussregelung an der Armatur öffnen.
3. Eventuell eingebauten Druckminderer vor der Armatur schließen.
4. Nach der Montage alle Anschlüsse auf Richtigkeit, festen Sitz und Dichtheit kontrol-
lieren.
5. Alle Rohrleitungen und Schläuche auf Beschädigungen überprüfen.
Montage
A0043724
A0043723
A0043722
A0043721
A0043720
A0043719
A0043718
27
