Flowfit CYA27
Endress+Hauser
5.3.3
Abzweigende Stichleitung
Bei dieser Installationsweise befindet sich die Armatur in einer Stichleitung, welche von
einer Hauptleitung abzweigt und in einem offenen Ablauf endet → 8, 19. Der
offene Ablauf ist idealerweise drucklos bzw. ohne Gegendruck.
Der Druck p darf den zulässigen Betriebsdruck der Armatur von 4 bar (58 psi) relativ,
nicht überschreiten.
Bei eingebautem Sensor außerdem die Druckspezifikationen des Sensors beachten.
Liegt der Mediumsdruck über 4 bar (58 psi) relativ, ist ein Druckminderer erforder-
lich.
1. Armatur waagerecht montieren → 12.
2. Einbau im Bypass ist dem direkten Einbau in der Prozessleitung vorzuziehen. Die
Bypassleitung kann ohne Prozessunterbrechung abgesperrt werden (ein vorgeschal-
tetes und ein nach geschaltetes Absperrventil notwendig). Dadurch ist z. B. eine Sen-
sorreinigung ohne Prozessbeeinträchtigung möglich.
3. Der Armatur einen Schmutzfänger (Sieb) mit Maschenweite 500 µm vorschalten. Ein
ggf. verwendeter Druckminderer enthält in der Regel bereits einen Schmutzfänger.
4. Den Durchflusswert vor der Armatur einstellen, z. B. über eine vorgeschaltete Durch-
flusseinstellung.
Die bestellbaren Gewinde- oder Schlauchadapter werden mit FKM-O-Ring an der
Armatur abgedichtet und bedürfen keiner extra Abdichtung zwischen Armatur und
Adapter.
1
2
8

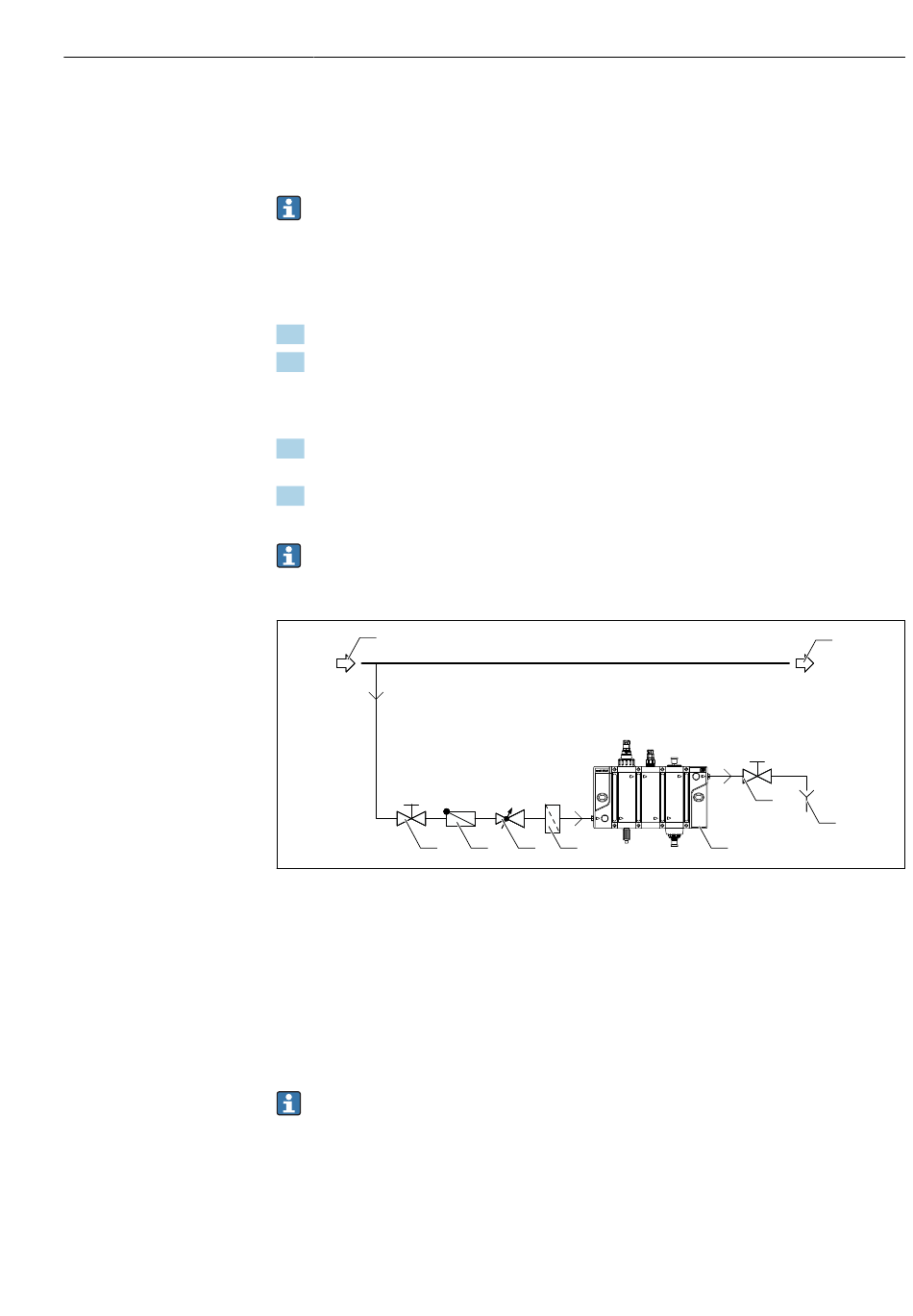

Anschlussbeispiel mit offenem Ablauf
1
Eingangshauptleitung
2
Manuelles Ventil (nicht im Lieferumfang enthalten)
3
Rückschlagklappe (optional, nicht im Lieferumfang enthalten)
4
Druckminderer (optional, nicht im Lieferumfang enthalten)
5
Fangfilter (optional, nicht im Lieferumfang enthalten)
6
Armatur CYA27
7
Manuelles Ventil (optional bei steigender Ausgangsleitung, nicht im Lieferumfang enthalten)
8
Ablauf
9
Ausgangshauptleitung
Das Verwenden einer Rückschlagklappe in der Zuführleitung der Armatur verhindert
das ungewollte Rücklaufen von Medien aus der Armatur in den Prozess, z. B. bei War-
tungsarbeiten.
Flowfit CYA27
3
4
5
Montage
9
7
8
6
A0043506
19
