Montage
14
5.1.2
Messeinrichtung
Eine vollständige Messeinrichtung besteht aus:
• Durchflussarmatur Flowfit CPA240
• 1-3 12-mm-, pH/Redox-Kombi- oder Temperatursensoren, z. B. CPS11D, CPS12D
• 1-3 Messkabel, z. B. CYK10 oder CPK9
• Messumformer, z. B. Liquiline CM442
Optional:
• Verlängerungskabel, z. B. CYK11
• Verbindungsdose, z. B. VBM
1
4
6

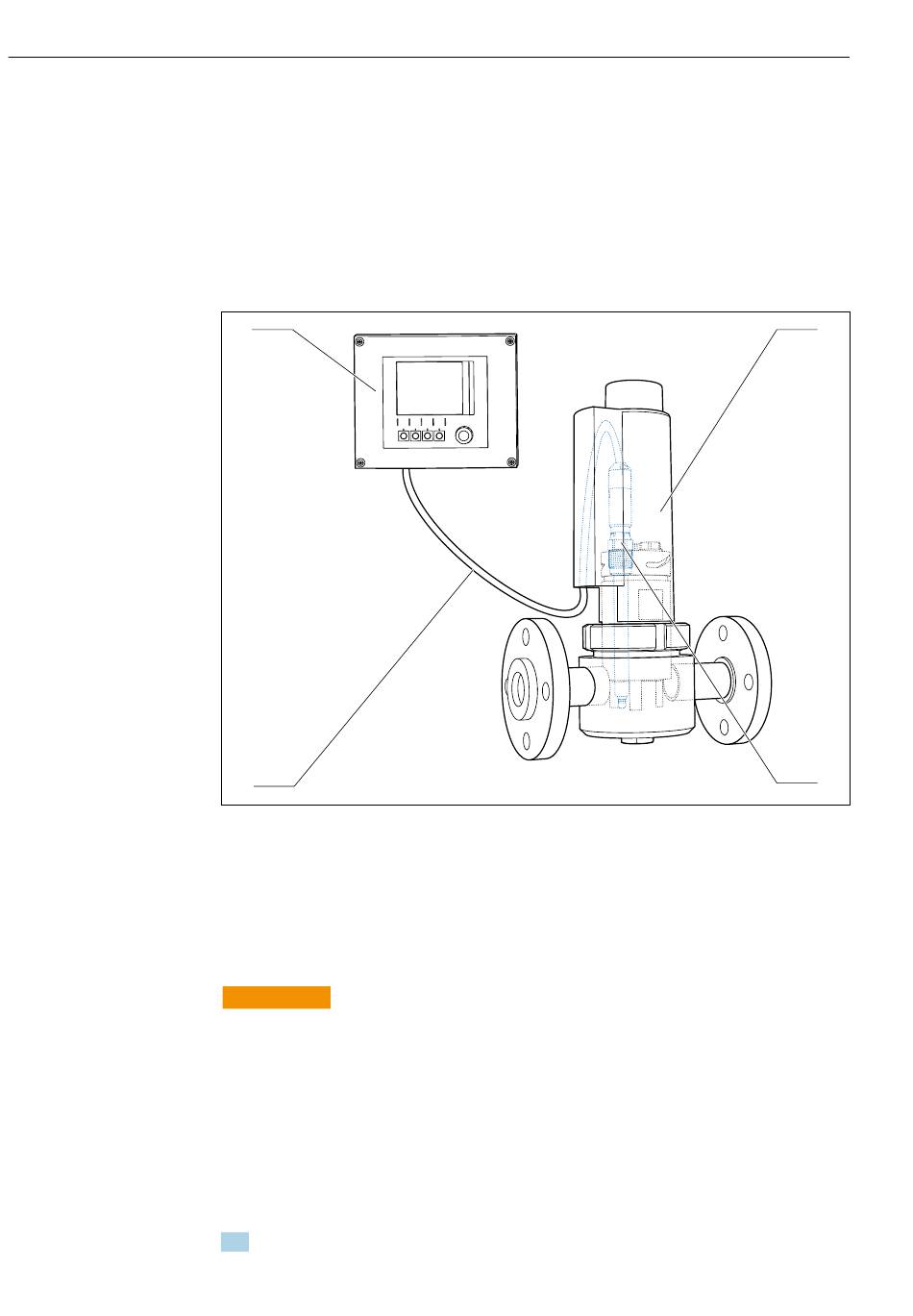

Beispiel einer Messeinrichtung (Prozess und -anschlüsse sind nicht dargestellt)
1
Messumformer CM442
2
Durchflussarmatur Flowfit CPA240, hier als Ausführung PVDF
3
pH-Sensor CPS11D
4
Sensorkabel CYK10
5.2
Armatur montieren
WARNUNG
L
Bei austretendem Prozessmedium besteht Verletzungsgefahr durch hohen Druck,
hohe Temperatur oder durch chemische Gefährdung!
‣
Maximal zulässigen Betriebsdruck nicht überschreiten.
‣
Vor dem Ein- und Ausbau der Armatur: System drucklos schalten.
‣
Prozessdichtung auf Dichtheit prüfen.
Installieren Sie die Armatur in einen Einbauplatz, an dem ein Trockenlaufen des Rohres
nicht möglich ist. Installation im Bypass ist der Installation in der Prozessleitung vorzuzie-
hen, da die Bypassleitung ohne Prozessunterbrechung abgesperrt werden kann. Messung,
Probenahme und Wartung der Sensoren sind dann ohne Unterbrechung des Prozesses
möglich.
1. Rohrleitung absperren, drucklos schalten.
Flowfit CPA240
2
3
A0037615
Endress+Hauser
