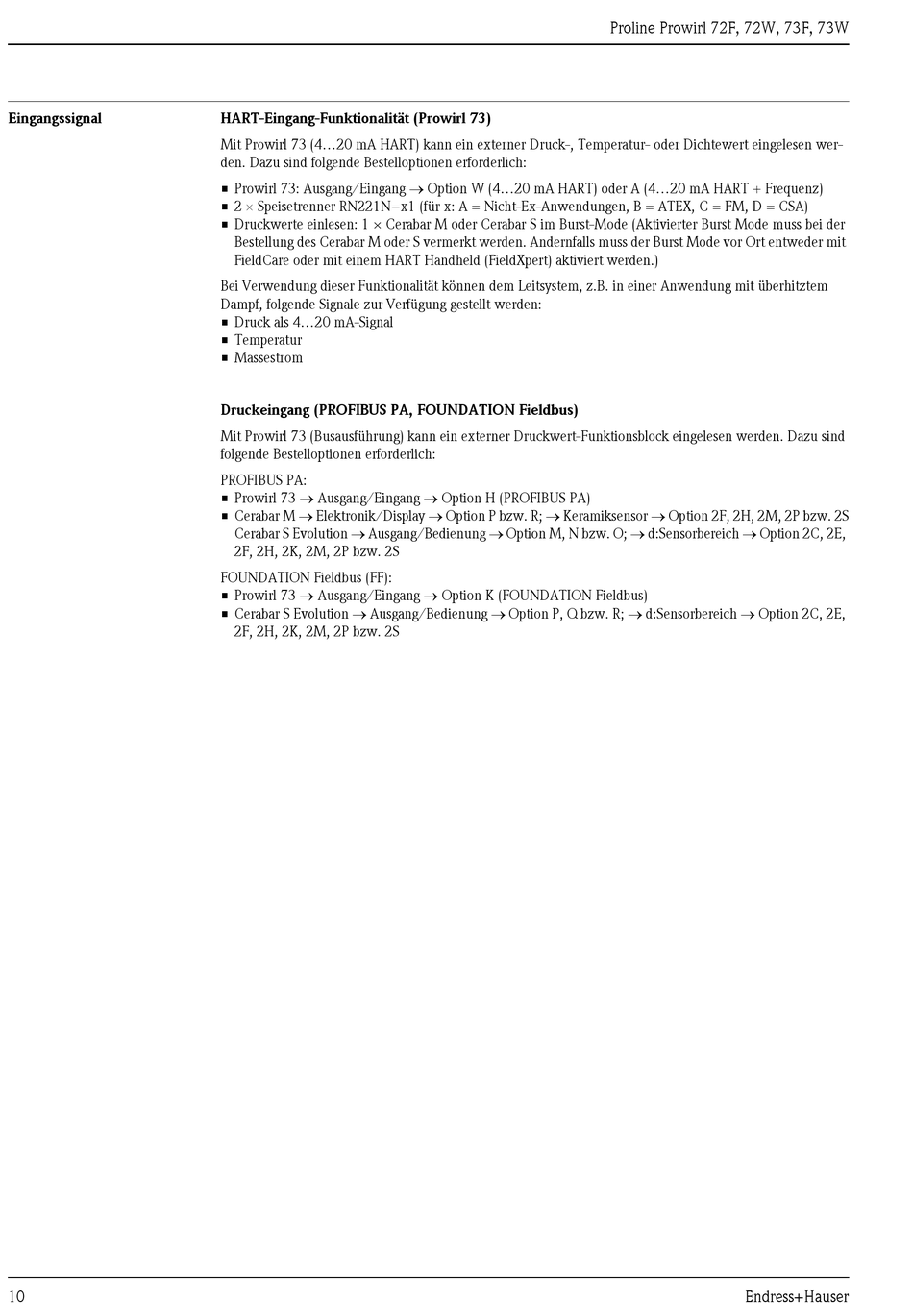

Eingangssignal

10
HART-Eingang-Funktionalität (Prowirl 73)
Mit Prowirl 73 (4...20 mA HART) kann ein externer Druck-, Temperatur- oder Dichtewert eingelesen wer-
den. Dazu sind folgende Bestelloptionen erforderlich:
• Prowirl 73: Ausgang/Eingang Option W (4...20 mA HART) oder A (4...20 mA HART + Frequenz)
• 2 Speisetrenner RN221N–x1 (für x: A = Nicht-Ex-Anwendungen, B = ATEX, C = FM, D = CSA)
• Druckwerte einlesen: 1 × Cerabar M oder Cerabar S im Burst-Mode (Aktivierter Burst Mode muss bei der
Bestellung des Cerabar M oder S vermerkt werden. Andernfalls muss der Burst Mode vor Ort entweder mit
FieldCare oder mit einem HART Handheld (FieldXpert) aktiviert werden.)
Bei Verwendung dieser Funktionalität können dem Leitsystem, z.B. in einer Anwendung mit überhitztem
Dampf, folgende Signale zur Verfügung gestellt werden:
• Druck als 4...20 mA-Signal
• Temperatur
• Massestrom
Druckeingang (PROFIBUS PA, FOUNDATION Fieldbus)
Mit Prowirl 73 (Busausführung) kann ein externer Druckwert-Funktionsblock eingelesen werden. Dazu sind
folgende Bestelloptionen erforderlich:
PROFIBUS PA:
• Prowirl 73 Ausgang/Eingang Option H (PROFIBUS PA)
• Cerabar M Elektronik/Display Option P bzw. R; Keramiksensor  Option 2F, 2H, 2M, 2P bzw. 2S
Cerabar S Evolution Ausgang/Bedienung Option M, N bzw. O;  d:Sensorbereich  Option 2C, 2E,
2F, 2H, 2K, 2M, 2P bzw. 2S

FOUNDATION Fieldbus (FF):

• Prowirl 73 Ausgang/Eingang Option K (FOUNDATION Fieldbus)
• Cerabar S Evolution Ausgang/Bedienung Option P, Q bzw. R;  d:Sensorbereich  Option 2C, 2E,
2F, 2H, 2K, 2M, 2P bzw. 2S
