Bauform/Maße
32

Konstruktiver Aufbau

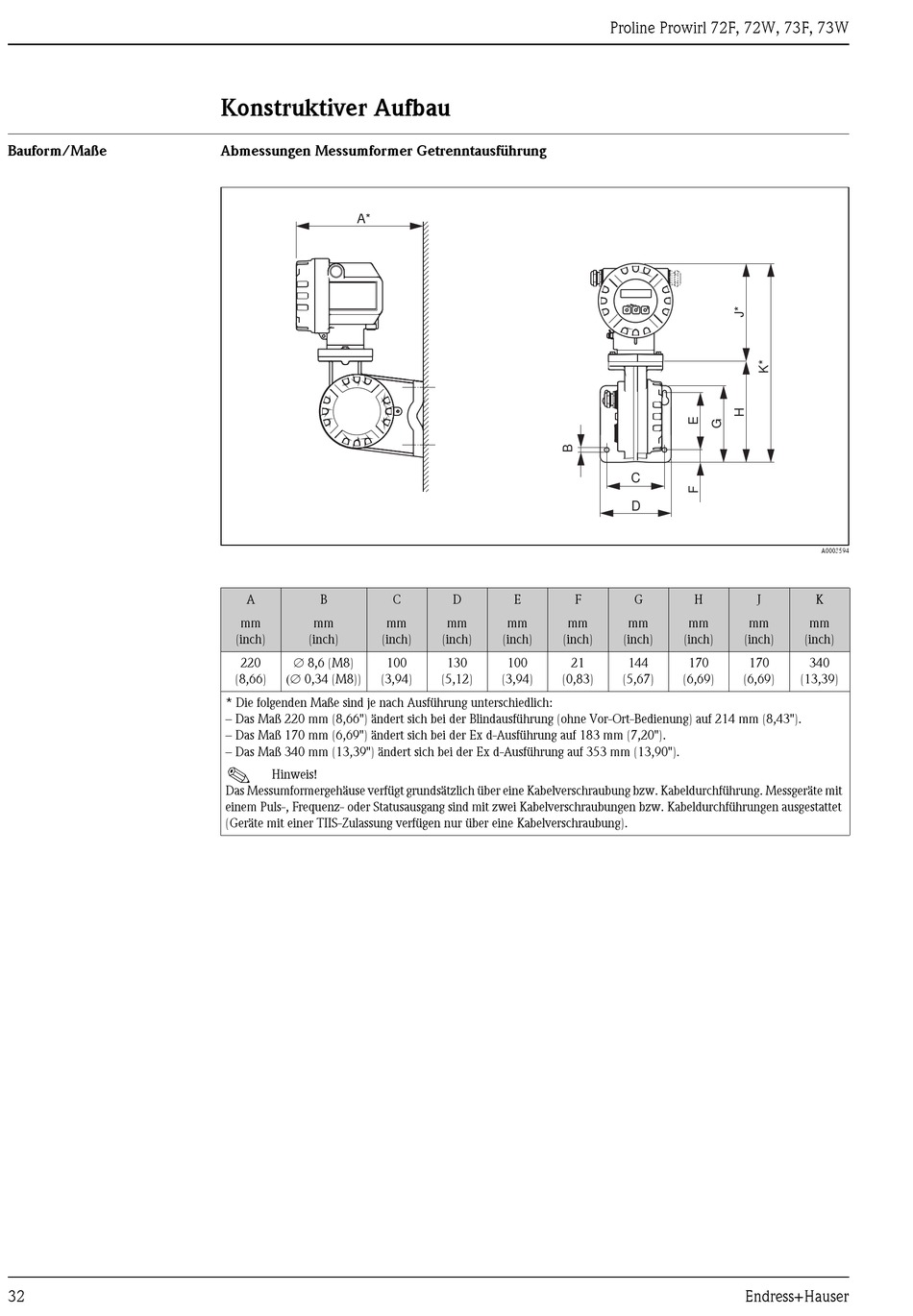

Abmessungen Messumformer Getrenntausführung
A*
A B
mm mm mm
(inch) (inch) (inch)
8,6 (M8)
220 100
0,34 (M8))
(8,66) (3,94)
* Die folgenden Maße sind je nach Ausführung unterschiedlich:
– Das Maß 220 mm (8,66") ändert sich bei der Blindausführung (ohne Vor-Ort-Bedienung) auf 214 mm (8,43").
– Das Maß 170 mm (6,69") ändert sich bei der Ex d-Ausführung auf 183 mm (7,20").
– Das Maß 340 mm (13,39") ändert sich bei der Ex d-Ausführung auf 353 mm (13,90").
!
Hinweis!
Das Messumformergehäuse verfügt grundsätzlich über eine Kabelverschraubung bzw. Kabeldurchführung. Messgeräte mit
einem Puls-, Frequenz- oder Statusausgang sind mit zwei Kabelverschraubungen bzw. Kabeldurchführungen ausgestattet
(Geräte mit einer TIIS-Zulassung verfügen nur über eine Kabelverschraubung).
C D E
mm mm
(inch) (inch) (inch)
130 100
(5,12) (3,94) (0,83)
Proline Prowirl 72F, 72W, 73F, 73W
Esc
- +
E
C
D
F G H
mm mm mm
(inch) (inch)
21 144 170
(5,67) (6,69)
A0003594
J K
mm mm
(inch) (inch)
170 340
(6,69) (13,39)
