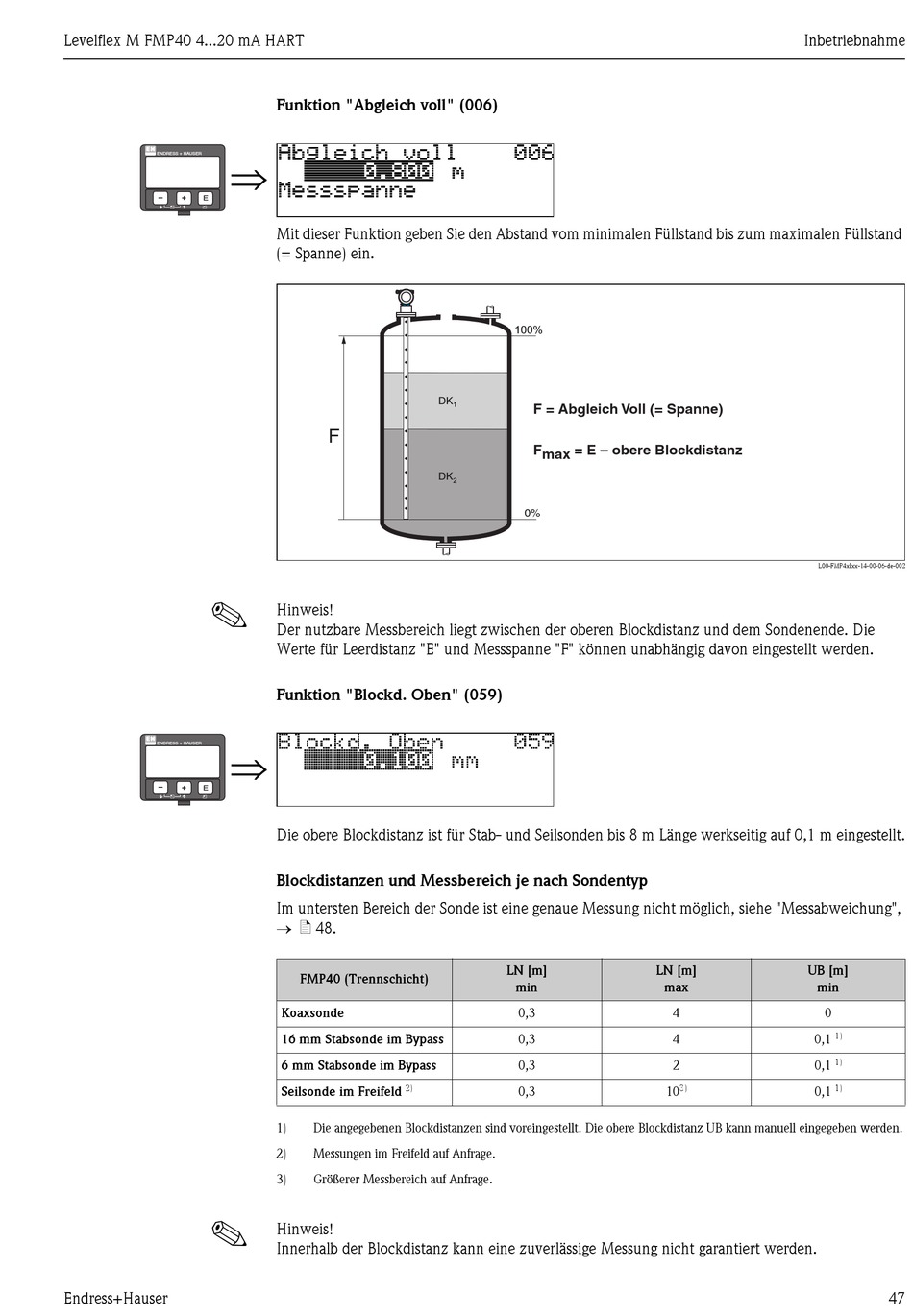

Funktion "Abgleich voll" (006)

Mit dieser Funktion geben Sie den Abstand vom minimalen Füllstand bis zum maximalen Füllstand
(= Spanne) ein.
DK
F
DK
Hinweis!
Der nutzbare Messbereich liegt zwischen der oberen Blockdistanz und dem Sondenende. Die
Werte für Leerdistanz "E" und Messspanne "F" können unabhängig davon eingestellt werden.
Funktion "Blockd. Oben" (059)
Die obere Blockdistanz ist für Stab- und Seilsonden bis 8 m Länge werkseitig auf 0,1 m eingestellt.

Blockdistanzen und Messbereich je nach Sondentyp

Im untersten Bereich der Sonde ist eine genaue Messung nicht möglich, siehe "Messabweichung",
→ ä 48.
FMP40 (Trennschicht)
Koaxsonde
16 mm Stabsonde im Bypass
6 mm Stabsonde im Bypass
2)
Seilsonde im Freifeld
1) Die angegebenen Blockdistanzen sind voreingestellt. Die obere Blockdistanz UB kann manuell eingegeben werden.
2) Messungen im Freifeld auf Anfrage.
3) Größerer Messbereich auf Anfrage.
Hinweis!
Innerhalb der Blockdistanz kann eine zuverlässige Messung nicht garantiert werden.
100%
1
F = Abgleich Voll (= Spanne)
F max = E – obere Blockdistanz
2
0%
LN [m]
min
0,3
0,3
0,3
0,3
Inbetriebnahme
L00-FMP4xIxx-14-00-06-de-002
LN [m] UB [m]
max min
4 0
4 0,1
2 0,1
3)
10 0,1
1)
1)
1)
