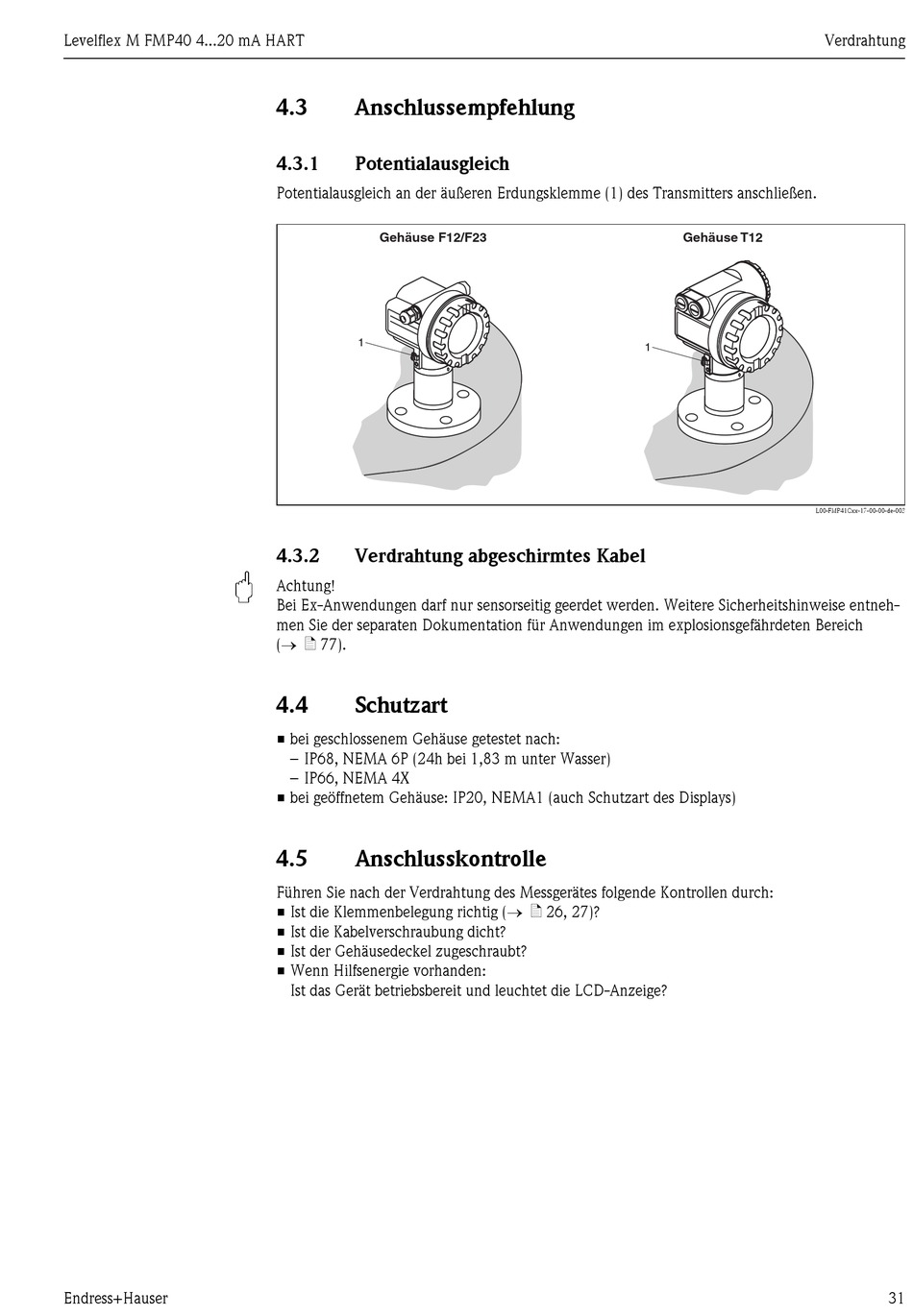

Anschlussempfehlung
4.3.1
Potentialausgleich
Potentialausgleich an der äußeren Erdungsklemme (1) des Transmitters anschließen.
Gehäuse F12/F23
1
4.3.2
Verdrahtung abgeschirmtes Kabel
Achtung!
Bei Ex-Anwendungen darf nur sensorseitig geerdet werden. Weitere Sicherheitshinweise entneh-
men Sie der separaten Dokumentation für Anwendungen im explosionsgefährdeten Bereich
(→ ä 77).
4.4
Schutzart
• bei geschlossenem Gehäuse getestet nach:
– IP68, NEMA 6P (24h bei 1,83 m unter Wasser)
– IP66, NEMA 4X
• bei geöffnetem Gehäuse: IP20, NEMA1 (auch Schutzart des Displays)
4.5
Anschlusskontrolle
Führen Sie nach der Verdrahtung des Messgerätes folgende Kontrollen durch:
• Ist die Klemmenbelegung richtig (→ ä 26, 27)?
• Ist die Kabelverschraubung dicht?
• Ist der Gehäusedeckel zugeschraubt?
• Wenn Hilfsenergie vorhanden:
Ist das Gerät betriebsbereit und leuchtet die LCD-Anzeige?
Gehäuse T12
1
L00-FMP41Cxx-17-00-00-de-003
