Levelflex M FMP40 4...20 mA HART
Endress+Hauser

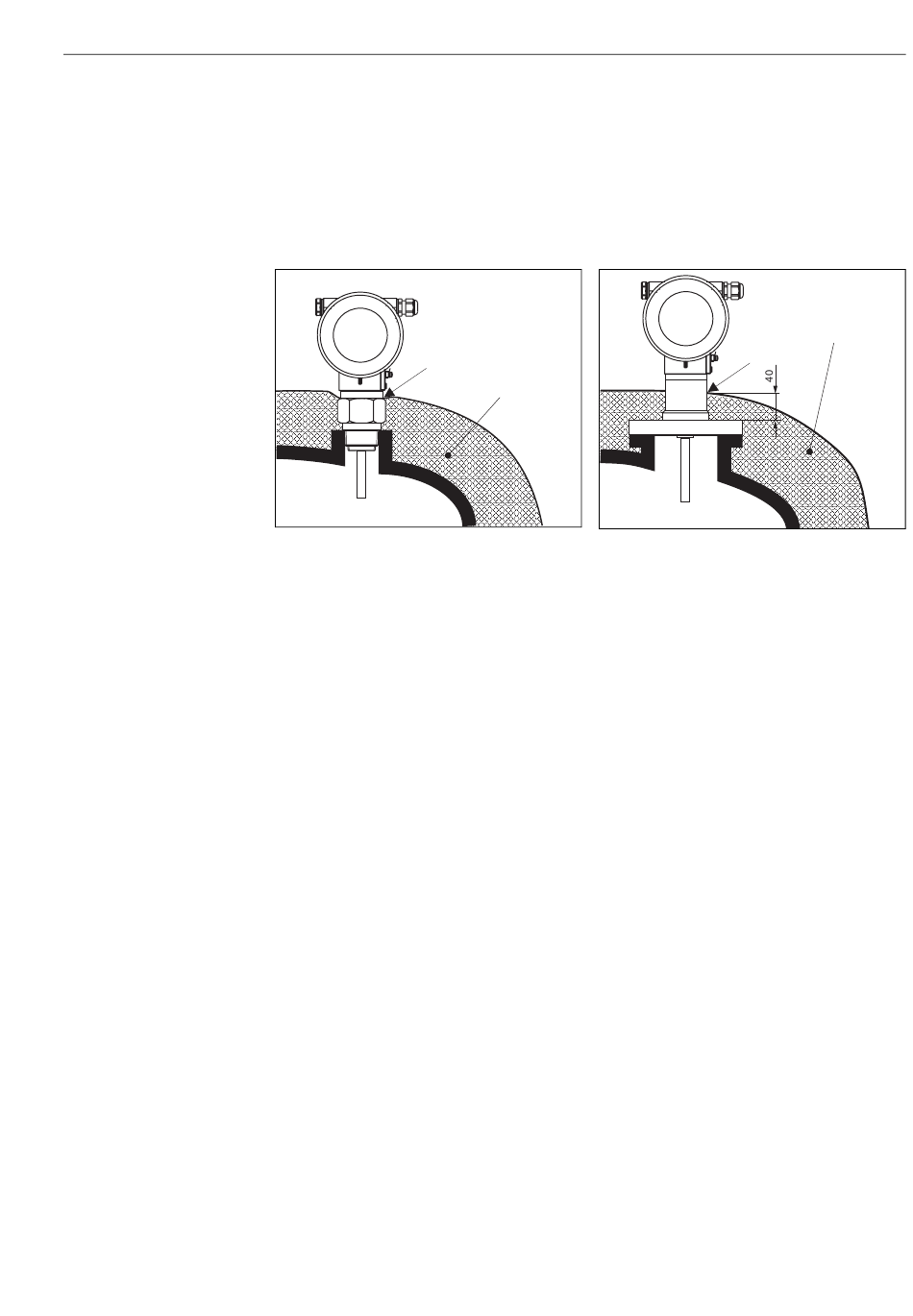

3.6.6 Einbau mit Wärmeisolation
• Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei
hohen Prozesstemperaturen der FMP40 in die übliche Behälterisolation mit einzubeziehen.
• Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinaus-
gehen.
Prozessanschluss mit Einschraubstück
G¾, G1½, ¾NPT oder 1½NPT
MAX
max. 150° C

Prozessanschluss mit Flansch

DN40...DN200
Behälterisolation
max. 150° C
L00-FMP40xxx-17-00-00-de-003
Montage
Behälterisolation
MAX
L00-FMP40xxx-17-00-00-de-002
21
