Messabweichung
Typische Angaben unter Referenzbedingungen:
DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne.
Ausgang: digital
Summe aus Nichtlinearität, Füllstand (Elektronikvarianten Füllstand und Trennschicht):
Nichtwiederholbarkeit und – Messbereich bis 10 m: ±3 mm
Hysterese – Messbereich > 10 m: ±0,03 %
bei PA-beschichteten Seilsonden:
– Messbereich bis 5 m: ±5 mm
– Messbereich > 5 m: ±0,1 %
Trennschicht (nur Elektronikvariante "K" Trennschichtmessung):
– Messbereich bis 10 m: ±10 mm
Offset / Nullpunkt ±4 mm
Bei Abweichung von den Referenzbedingungen kann der Offset/Nullpunkt, der sich durch die Ein-
bauverhältnisse ergibt, bei Stabsonden bis zu ±12 mm betragen. Dieser zusätzliche Offset/Null-
punkt kann durch eine Korrektureingabe (Funktion "Füllhöhenkorrektur" (057)) bei der Inbe-
triebnahme beseitigt werden.

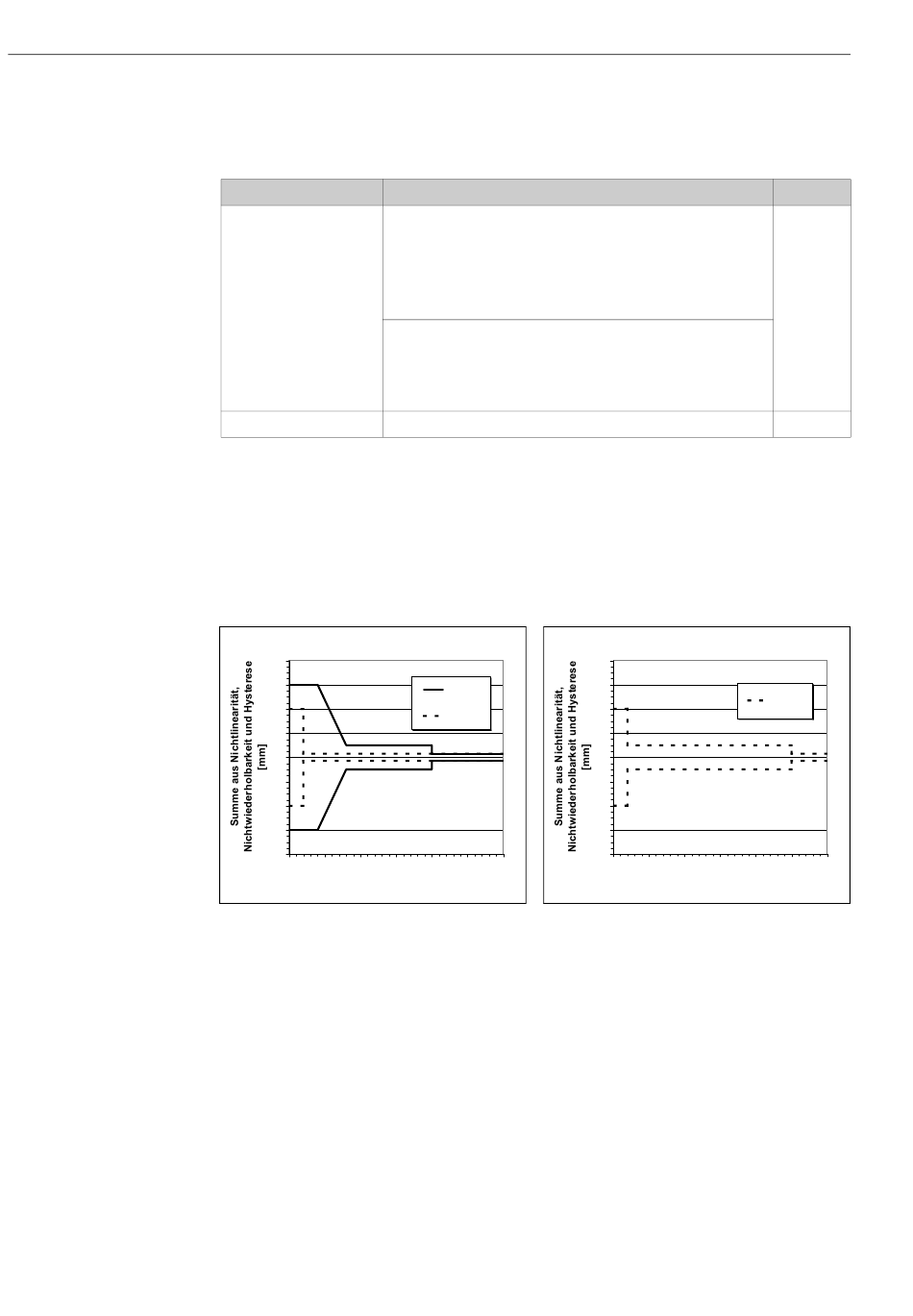

Im Bereich des unteren Sondenendes ergibt sich abweichend für die Füllstandmessung
folgende Messabweichung (Elektronikvarianten Füllstand und Trennschicht):
Stabsonde und Koaxsonde
80
60
40
20
0
-20
-40
-60
-80
0 50 100 150
Abstand vom Sondenende [mm]
Ist bei Seilsonden der DK-Wert kleiner 7, dann ist eine Messung im Bereich des Straffgewichts (0
bis 250 mm vom Sondenende) nicht möglich (untere Blockdistanz).
Bei Trennschichtdicken < 60 mm kann die Trennschicht nicht mehr
vom Gesamtfüllstand unterschieden werden, so dass beide Ausgangssi-
gnale identisch sind.
DK = 2
DK > 7
200 250 300
L00-FMP4xxxx-05-00-00-de-001
Levelflex M FMP40 4...20 mA HART
Seilsonde
80
60
40
20
0
-20
-40
-60
-80
0 50 100 150 200
Abstand vom Sondenende [mm]
L00-FMP4xxxx-05-00-00-de-002
