Levelflex M FMP40 4...20 mA HART
Werkstoffe
Sondenlängentoleranzen
Gewicht
Prozessanschluss
Dichtung
Sonde
Endress+Hauser
10.1.6

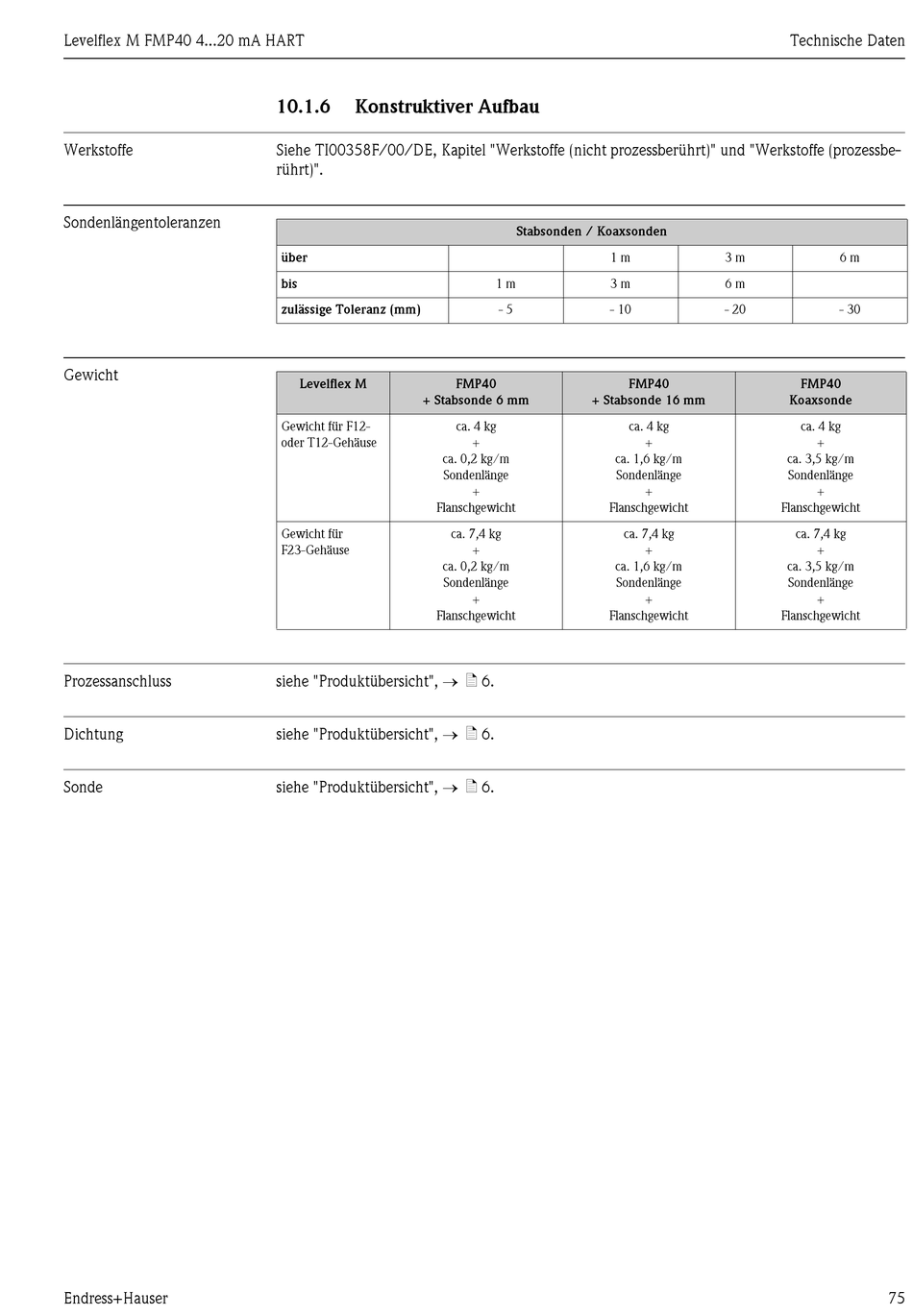

Konstruktiver Aufbau

Siehe TI00358F/00/DE, Kapitel "Werkstoffe (nicht prozessberührt)" und "Werkstoffe (prozessbe-
rührt)".
über
bis
zulässige Toleranz (mm)
Levelflex M
+ Stabsonde 6 mm
Gewicht für F12-
oder T12-Gehäuse
ca. 0,2 kg/m
Sondenlänge
Flanschgewicht
Gewicht für
F23-Gehäuse
ca. 0,2 kg/m
Sondenlänge
Flanschgewicht
siehe "Produktübersicht", → ä 6.
siehe "Produktübersicht", → ä 6.
siehe "Produktübersicht", → ä 6.
Stabsonden / Koaxsonden
1 m
1 m 3 m
- 5 - 10
FMP40
+ Stabsonde 16 mm
ca. 4 kg
+
ca. 1,6 kg/m
Sondenlänge
+
Flanschgewicht
ca. 7,4 kg
+
ca. 1,6 kg/m
Sondenlänge
+
Flanschgewicht
Technische Daten
3 m
6 m
- 20
FMP40
Koaxsonde
ca. 4 kg
+
ca. 3,5 kg/m
Sondenlänge
+
Flanschgewicht
ca. 7,4 kg ca. 7,4 kg
+
ca. 3,5 kg/m
Sondenlänge
+
Flanschgewicht
6 m
- 30
FMP40
ca. 4 kg
+
+
+
+
75
