Levelflex M FMP40 4...20 mA HART
⇒
ENDRESS + HAUSER
–
+ E
⇒
ENDRESS + HAUSER
–
+ E
⇒
ENDRESS + HAUSER
– +
E
!
Endress+Hauser
6.4

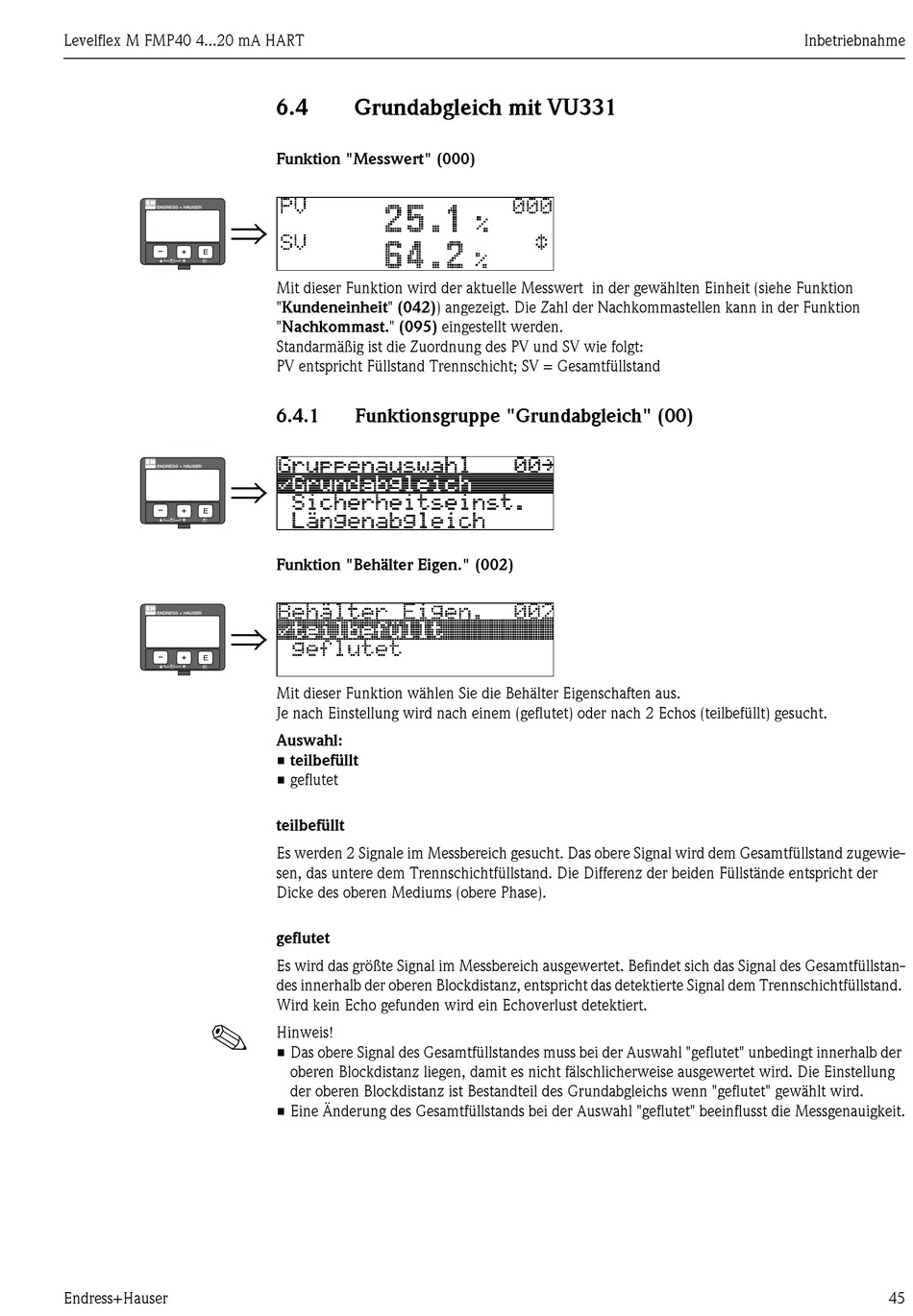

Grundabgleich mit VU331

Funktion "Messwert" (000)
Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion
"Kundeneinheit" (042)) angezeigt. Die Zahl der Nachkommastellen kann in der Funktion
"Nachkommast." (095) eingestellt werden.
Standarmäßig ist die Zuordnung des PV und SV wie folgt:
PV entspricht Füllstand Trennschicht; SV = Gesamtfüllstand
6.4.1 Funktionsgruppe "Grundabgleich" (00)
Funktion "Behälter Eigen." (002)
Mit dieser Funktion wählen Sie die Behälter Eigenschaften aus.
Je nach Einstellung wird nach einem (geflutet) oder nach 2 Echos (teilbefüllt) gesucht.
Auswahl:
• teilbefüllt
• geflutet
teilbefüllt
Es werden 2 Signale im Messbereich gesucht. Das obere Signal wird dem Gesamtfüllstand zugewie-
sen, das untere dem Trennschichtfüllstand. Die Differenz der beiden Füllstände entspricht der
Dicke des oberen Mediums (obere Phase).
geflutet
Es wird das größte Signal im Messbereich ausgewertet. Befindet sich das Signal des Gesamtfüllstan-
des innerhalb der oberen Blockdistanz, entspricht das detektierte Signal dem Trennschichtfüllstand.
Wird kein Echo gefunden wird ein Echoverlust detektiert.
Hinweis!
• Das obere Signal des Gesamtfüllstandes muss bei der Auswahl "geflutet" unbedingt innerhalb der
oberen Blockdistanz liegen, damit es nicht fälschlicherweise ausgewertet wird. Die Einstellung
der oberen Blockdistanz ist Bestandteil des Grundabgleichs wenn "geflutet" gewählt wird.
• Eine Änderung des Gesamtfüllstands bei der Auswahl "geflutet" beeinflusst die Messgenauigkeit.
Inbetriebnahme
45
