Montage
!
18

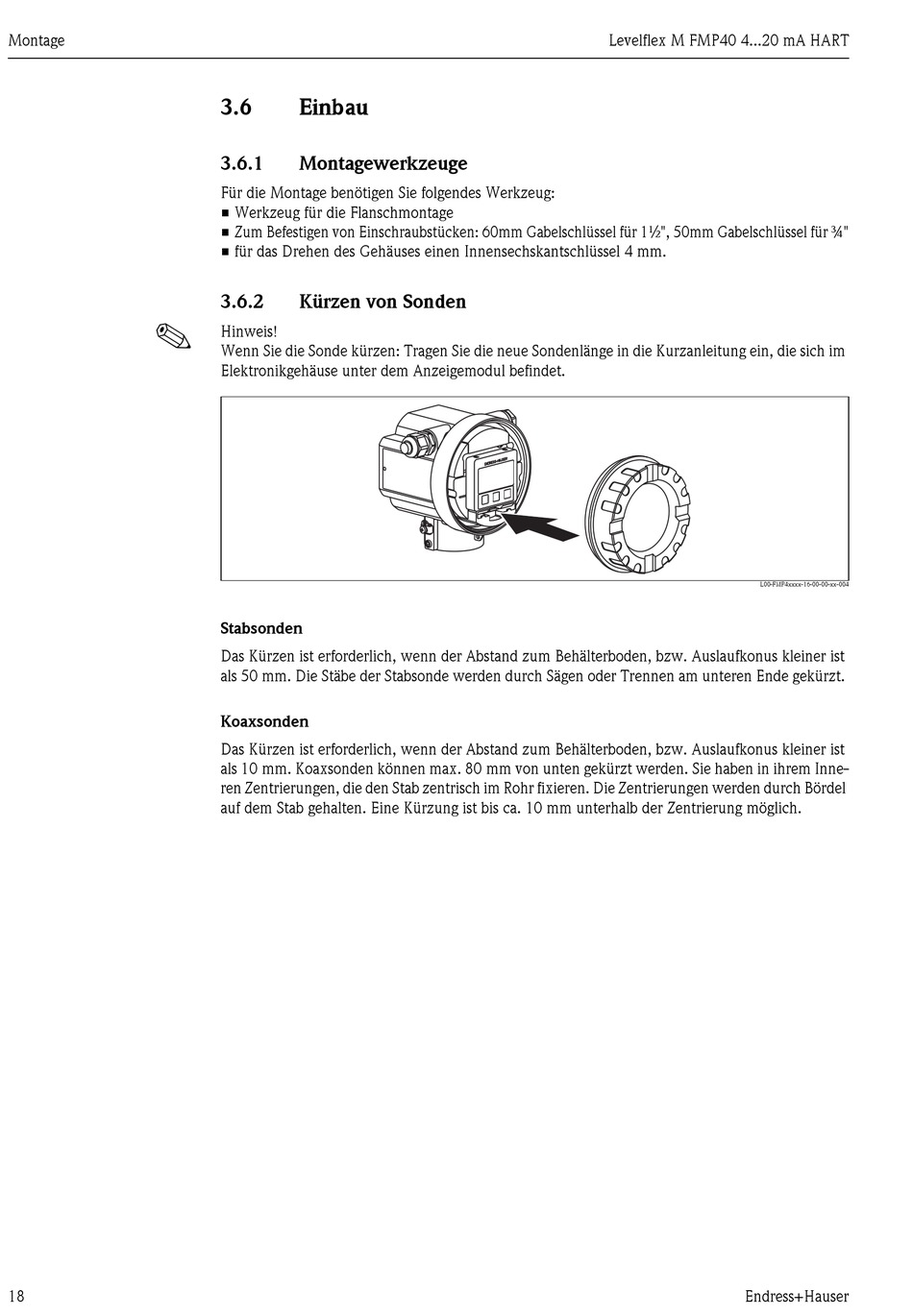

3.6

Einbau

3.6.1 Montagewerkzeuge
Für die Montage benötigen Sie folgendes Werkzeug:
• Werkzeug für die Flanschmontage
• Zum Befestigen von Einschraubstücken: 60mm Gabelschlüssel für 1½", 50mm Gabelschlüssel für ¾"
• für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm.
3.6.2 Kürzen von Sonden
Hinweis!
Wenn Sie die Sonde kürzen: Tragen Sie die neue Sondenlänge in die Kurzanleitung ein, die sich im
Elektronikgehäuse unter dem Anzeigemodul befindet.
Stabsonden
Das Kürzen ist erforderlich, wenn der Abstand zum Behälterboden, bzw. Auslaufkonus kleiner ist
als 50 mm. Die Stäbe der Stabsonde werden durch Sägen oder Trennen am unteren Ende gekürzt.
Koaxsonden
Das Kürzen ist erforderlich, wenn der Abstand zum Behälterboden, bzw. Auslaufkonus kleiner ist
als 10 mm. Koaxsonden können max. 80 mm von unten gekürzt werden. Sie haben in ihrem Inne-
ren Zentrierungen, die den Stab zentrisch im Rohr fixieren. Die Zentrierungen werden durch Bördel
auf dem Stab gehalten. Eine Kürzung ist bis ca. 10 mm unterhalb der Zentrierung möglich.
Levelflex M FMP40 4...20 mA HART
L00-FMP4xxxx-16-00-00-xx-004
