Levelflex M FMP40 4...20 mA HART
Endress+Hauser
3.6.3 Montage
Art der Sondenmontage
Sonden werden mit Verschraubungen oder Flanschen am Prozessanschluss montiert und in den
meisten Fällen damit auch befestigt.

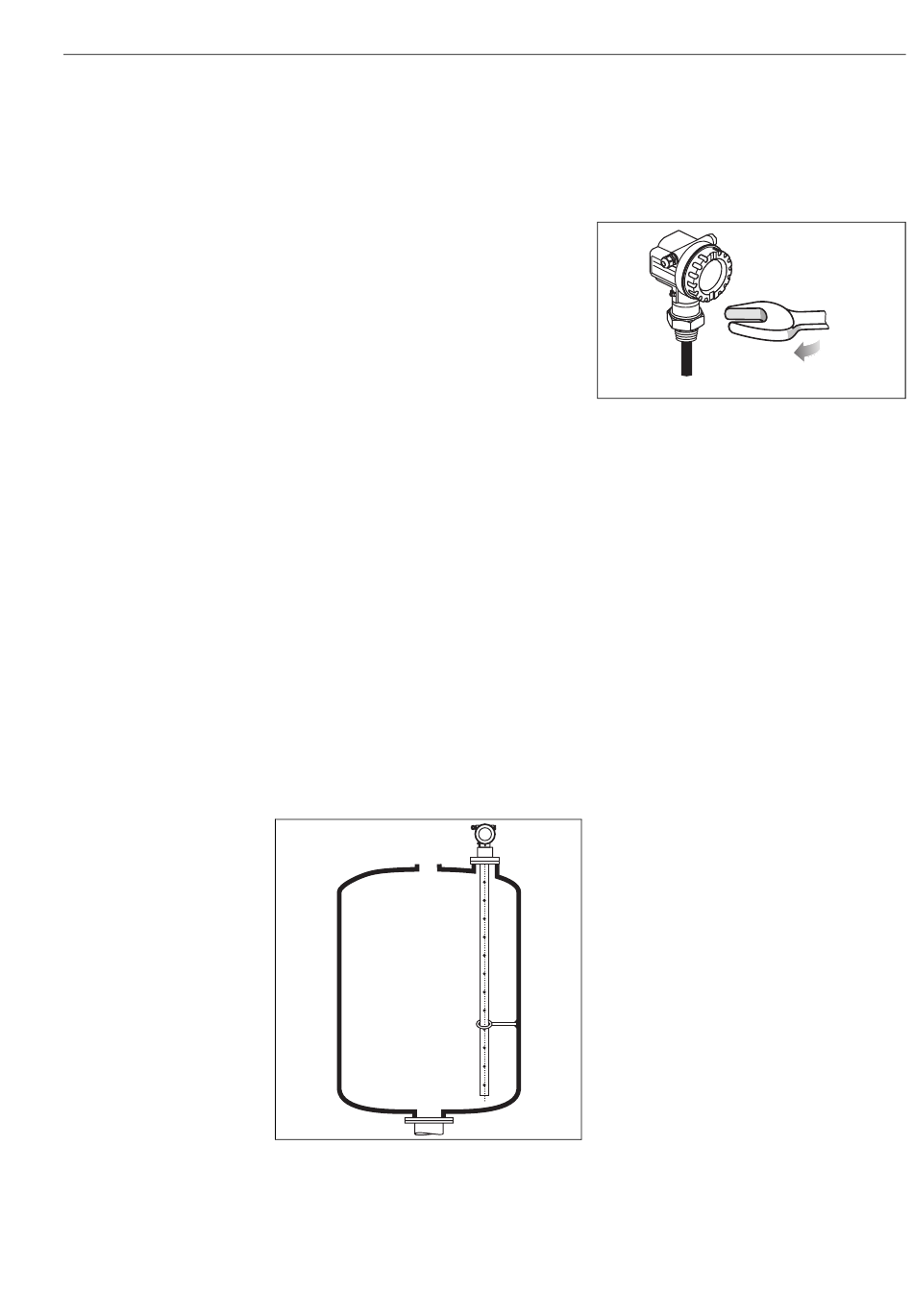

Einschrauben
• Levelflex in der Muffe einschrauben bzw. am
Gegenflansch befestigen.
• Maximal erlaubtes Anzugsdrehmoment:
– G3/4" : 45 Nm
– G1-1/2" : 450 Nm
Bei Verwendung einer Faser-Aramid-Dich-
tung und 40 bar Prozessdruck:
– G3/4" : 25 Nm
– G1-1/2" : 140 Nm
Standardeinbau
Bei Viskosität ≤ 500 cSt des Füllgutes und unter der Vorraussetzung, dass das Produkt keinen
Ansatz bildet, bietet der Einsatz einer Koaxsonde große Vorteile:
• Einbauten im Tank und Stutzenabmessungen haben keinerlei Einfluss auf die Messung.
• Höhere Seitenbelastbarkeit als Stabsonden.
• Bei hoher Viskosität wird eine Stabsonde für Rohrdurchmesser > 40 mm empfohlen.
Messung in korrosiven Flüssigkeiten
Zur Messung in korrosiven Flüssigkeiten verwenden Sie den Levelflex M FMP41C.
3.6.4 Abstützung von Sonden gegen Verbiegen
Bei GL/ABS Zulassung:
Stabsonden ∅ 16 mm ≤ 1 m zulässig, Stabsonden ∅ 6 mm nicht zulässig.
Bei Koaxsonden ≥ 1 m ist eine Abstützung erforderlich (siehe Zeichnung).
Koaxsonden:
L00-FMP4xIxx-17-00-00-xx-004
Montage
Levelflex einschrauben
Gehäuse ausrichtbar
Beim Einschrauben nur
an der Mutter drehen
L00-FMP4xxxx-17-00-00-de-057
19
