iTEMP TMT82
Endress+Hauser
5.6

Schutzart sicherstellen

Das Gerät erfüllt alle Anforderungen gemäß Schutzart IP67. Um nach erfolgter Montage
im Feld oder nach einem Servicefall die Schutzart IP67 zu gewährleisten, müssen folgende
Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt
werden. Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen (z.B. M20x1.5, Kabeldurchmesser 8 ... 12 mm).
• Kabelverschraubung fest anziehen. →  17,  25
• Kabel vor der Kabelverschraubung in einer Schlaufe verlegen ("Wassersack"). Auftre-
tende Feuchtigkeit kann so nicht zur Verschraubung gelangen. Das Gerät möglichst in
der Weise montieren, dass die Kabelverschraubungen nicht nach oben gerichtet sind.
→  17,  25
• Nicht benutzte Kabelverschraubungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabelverschraubung entfernt werden.

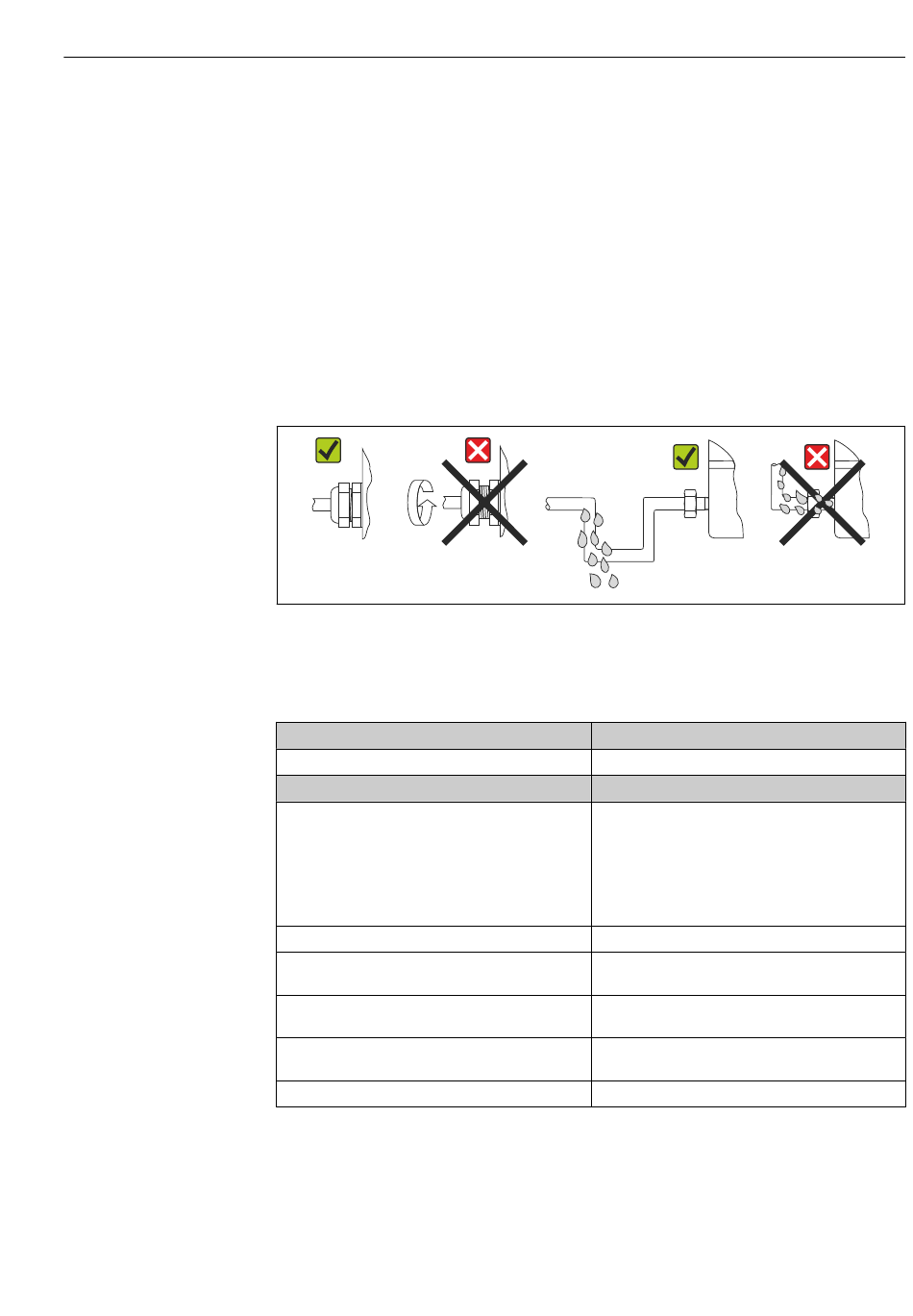

 17
Anschlusshinweise zur Einhaltung der Schutzart IP67
5.7

Anschlusskontrolle

Gerätezustand und -spezifikationen
Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben
auf dem Typenschild überein?
Sind die montierten Kabel von Zug entlastet?
Sind Hilfsenergie- und Signalkabel korrekt angeschlos-
sen?
Sind alle Schraubklemmen gut angezogen, bzw. die
Verbindungen der Federklemmen geprüft?
Sind alle Kabeleinführungen montiert, fest angezogen
und dicht?
Sind alle Gehäusedeckel montiert und fest angezogen? --
Elektrischer Anschluss
Hinweise
--
Hinweise
• Kopftransmitter: U = 11 ... 42 V
• Hutschienentransmitter: U = 12 ... 42 V
• SIL-Betrieb: U = 11 ... 32 V
DC
ter oder U = 12 ... 32 V
für den Hutschienentrans-
DC
mitter
• Im Ex-Bereich gelten andere Werte, siehe entspre-
chende Ex-Sicherheitshinweise (XA).
--
→  19
--
--
A0024523
DC
DC
für den Kopftransmit-
25
