Montage
16
3. Displaymodul auf den montierten und verdrahteten Kopftransmitter stecken. Die
Befestigungsstifte müssen fest am Kopftransmitter einrasten. Nach erfolgter Mon-
tage Anschlusskopfdeckel wieder festschrauben.
Die Anzeige kann nur mit den dafür passenden Anschlussköpfen – Deckel mit Sicht-
fenster (z. B. TA30 von Endress+Hauser) – verwendet werden. Beim Gehäuse für die
Feldmontage mit separatem Anschlussklemmenraum ist die Anzeige bereits einge-
baut.

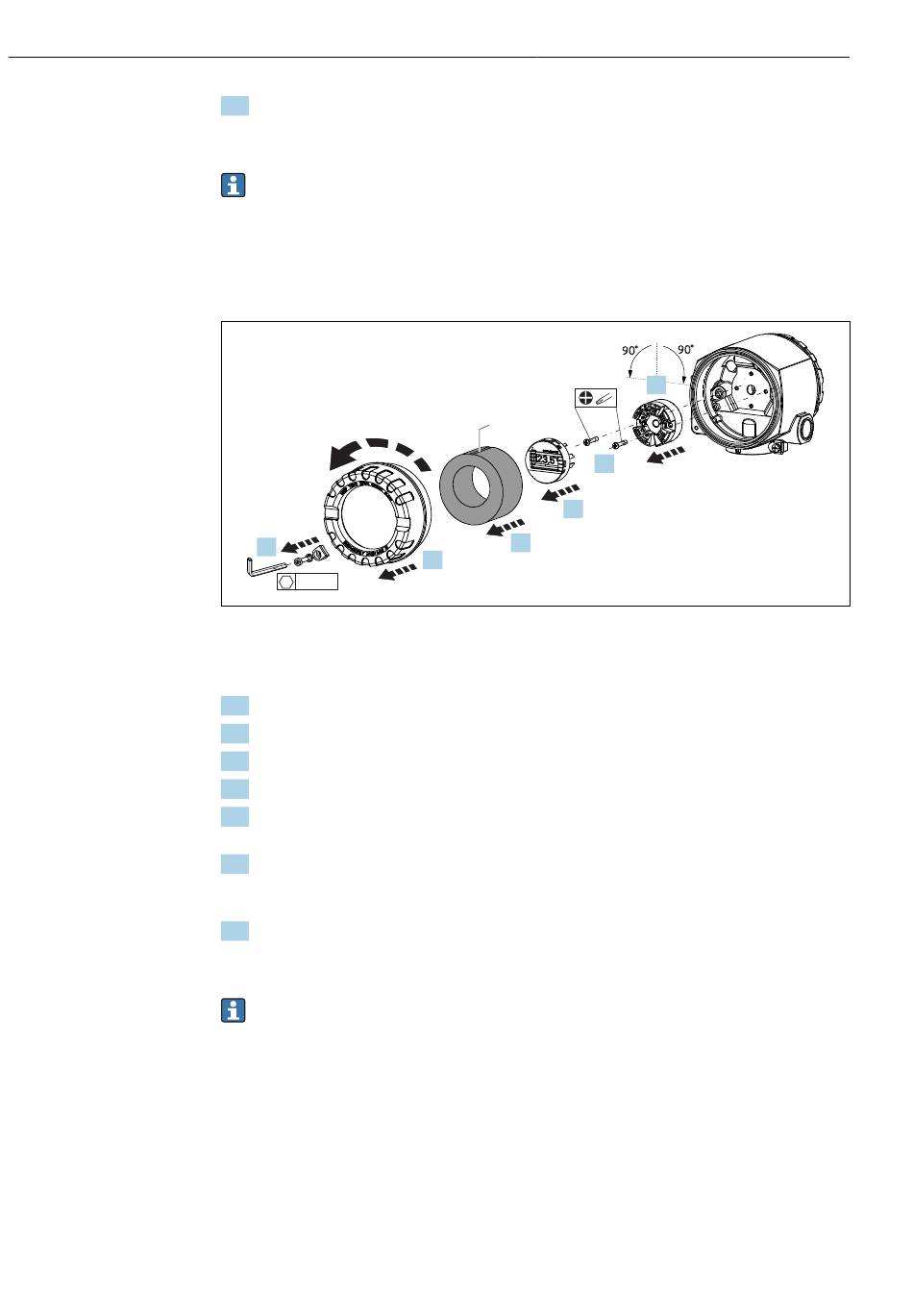

Einbaupositionen der Anzeige im Gehäuse für die Feldmontage mit separatem
Anschlussklemmenraum
1.
3 mm
 9 Einbaupositionen der Anzeige, in Stufen von 90° anpassbar
1 Markierung am Schaumstoffring
1. Deckelkralle entfernen.
2. Den Gehäusedeckel zusammen mit dem O-Ring abschrauben.
3. Schaumstoffring abnehmen.
4. Das aufgesteckte Display vom Kopftransmitter abziehen.
5. Montageschrauben in den seitlichen Bohrlöchern des Kopftransmitters lösen. Ver-
drahtung des Kopftransmitters nicht entfernen/trennen.
6. Kopftransmitter in Schritten von 90° in die gewünschte Position bringen (siehe Zeich-
nung). Soll der Kopftransmitter um 180° gedreht werden, entsprechende Hardware-
Einstellung auf dem DIP-Schalter der aufgesteckten Anzeige verwenden.
7. Anschließend den Kopftransmitter wieder mit den Montageschrauben befestigen.
Nachdem die Anzeige in der gewünschten Position montiert wurde, die oben aufgeführten
Schritte in umgekehrter Reihenfolge befolgen, um das Gerät wieder zusammenzubauen.
Anzeigemodul wieder auf den montierten und verdrahteten Kopftransmitter stecken.
Die Befestigungsstifte müssen fest am Kopftransmitter einrasten.
Schaumstoffring wieder in das Feldgehäuse einsetzen. Die Markierung (1) muss nach
oben zeigen.
1
5.
4.
3.
2.
iTEMP TMT82
90°
90°
6.
Endress+Hauser
A0042436
