4.2.1 Montage Kopftransmitter
Pos. A
8
9
Pos. C
1 2 3 4

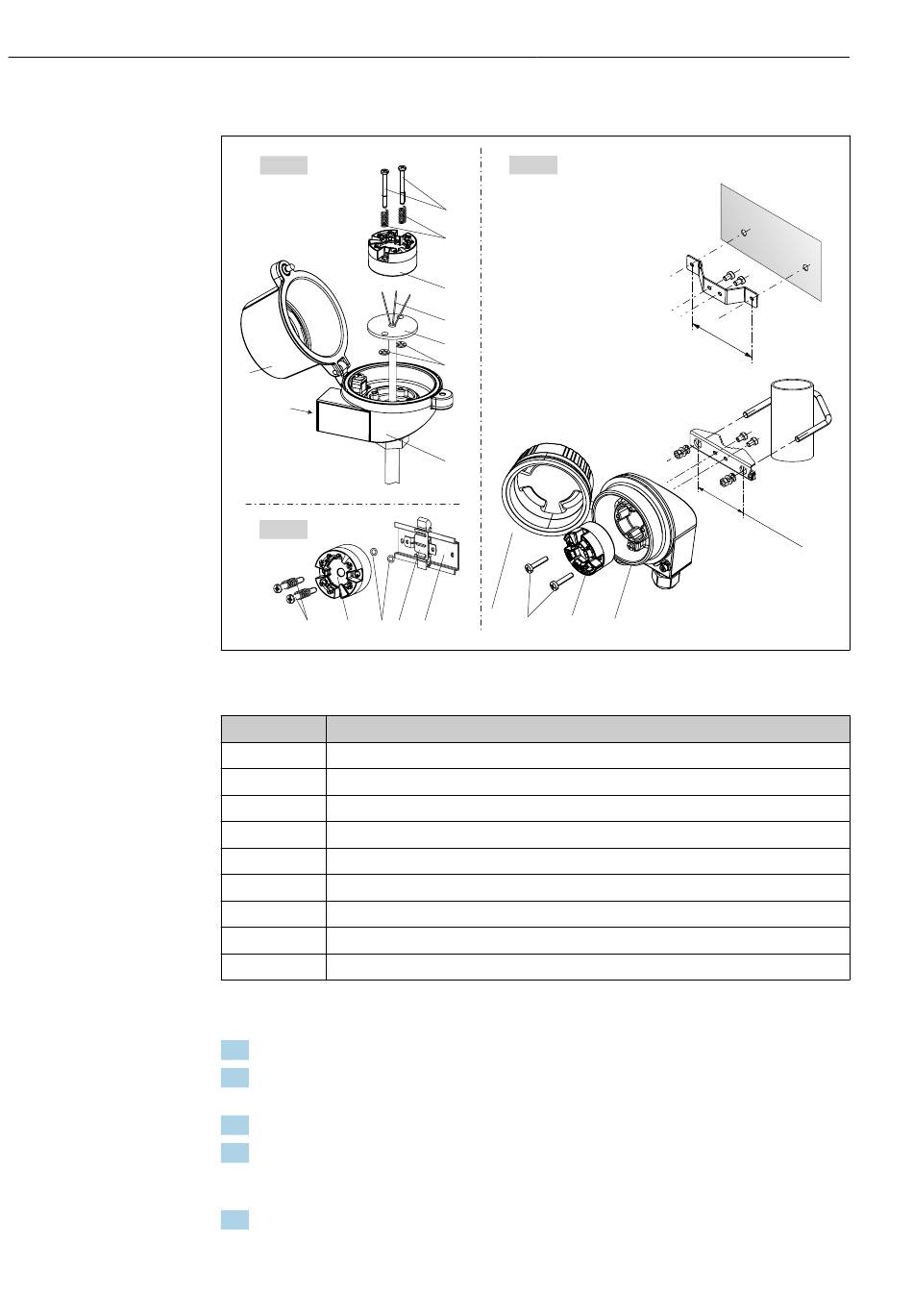

 4 Montage Kopftransmitter (drei Varianten)
Position A Montage in einen Anschlusskopf (Anschlusskopf Form B nach DIN 43729)
1 Anschlusskopf
2 Sicherungsringe
3 Messeinsatz
4 Anschlussdrähte
5 Kopftransmitter
6 Montagefedern
7 Montageschrauben
8 Anschlusskopfdeckel
9 Kabeleinführung
Vorgehensweise Montage in einen Anschlusskopf, Pos. A:
1. Den Anschlusskopfdeckel (8) am Anschlusskopf öffnen.
2. Die Anschlussdrähte (4) des Messeinsatzes (3) durch das Mittelloch im Kopftrans-
mitter (5) führen.
3. Die Montagefedern (6) auf die Montageschrauben (7) stecken.
4. Die Montageschrauben (7) durch die seitlichen Bohrungen des Kopftransmitters und
des Messeinsatzes (3) führen. Danach beide Montageschrauben mit den Sicherungs-
ringen (2) fixieren.
5. Anschließend den Kopftransmitter (5) mit dem Messeinsatz (3) im Anschlusskopf
festschrauben.
Pos. B
7
6
5
4
3
2
1
3
1 2
5
iTEMP TMT82
1 2
0 m
( 4
m
. 7 2
i n )
1 2
0 m
( 4
. 7 2
4
Endress+Hauser
m
i n )
A0014269-DE
