Elektrischer Anschluss
Schirmung und Erdung
Bei der Installation des HART®-Transmitters sind die Vorgaben der HART
zu beachten.
1
 14

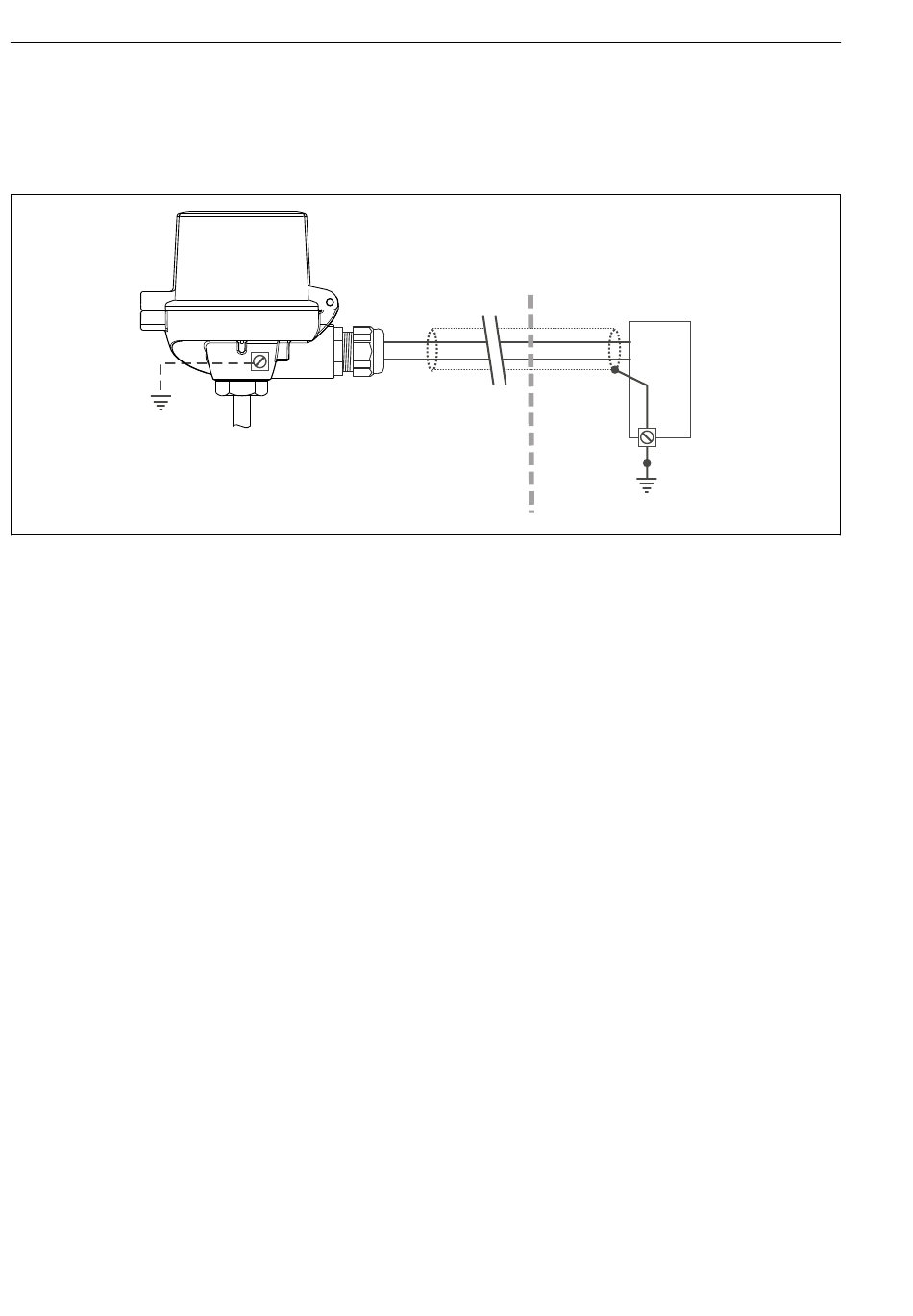

Schirmung und einseitige Erdung des Signalkabels bei HART
1 Optionale Erdung des Feldgeräts, isoliert vom Kabelschirm
2 Einseitige Erdung des Kabelschirms
3 Speisegerät
4
Erdungspunkt für Kabelschirm der HART
5.6

Schutzart sicherstellen

Das Gerät erfüllt alle Anforderungen gemäß Schutzart IP67. Um nach erfolgter Montage im
Feld oder nach einem Servicefall die Schutzart IP67 zu gewährleisten, müssen folgende
Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt wer-
den. Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen (z.B. M20x1.5, Kabeldurchmesser 8 ... 12 mm).
• Kabelverschraubung fest anziehen. →  15,  25
• Kabel vor der Kabelverschraubung in einer Schlaufe verlegen ("Wassersack"). Auftretende
Feuchtigkeit kann so nicht zur Verschraubung gelangen. Das Gerät möglichst in der Weise
montieren, dass die Kabelverschraubungen nicht nach oben gerichtet sind. →  15,  25
• Nicht benutzte Kabelverschraubungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabelverschraubung entfernt werden.
24
2
- .
®
-Kommunikation
®
FieldComm Group
3
4
® -Kommunikation
iTEMP TMT82
A0014463
