Abgesetzte Montage des Gehäuses für die Feldmontage
M10
51
(2.01)
160
(6.3)
≤ 50
(1.97)
M10
 6 Montage des Gehäuses für die Feldmontage mit speziellem Montagehalter, siehe Kapitel "Zubehör".

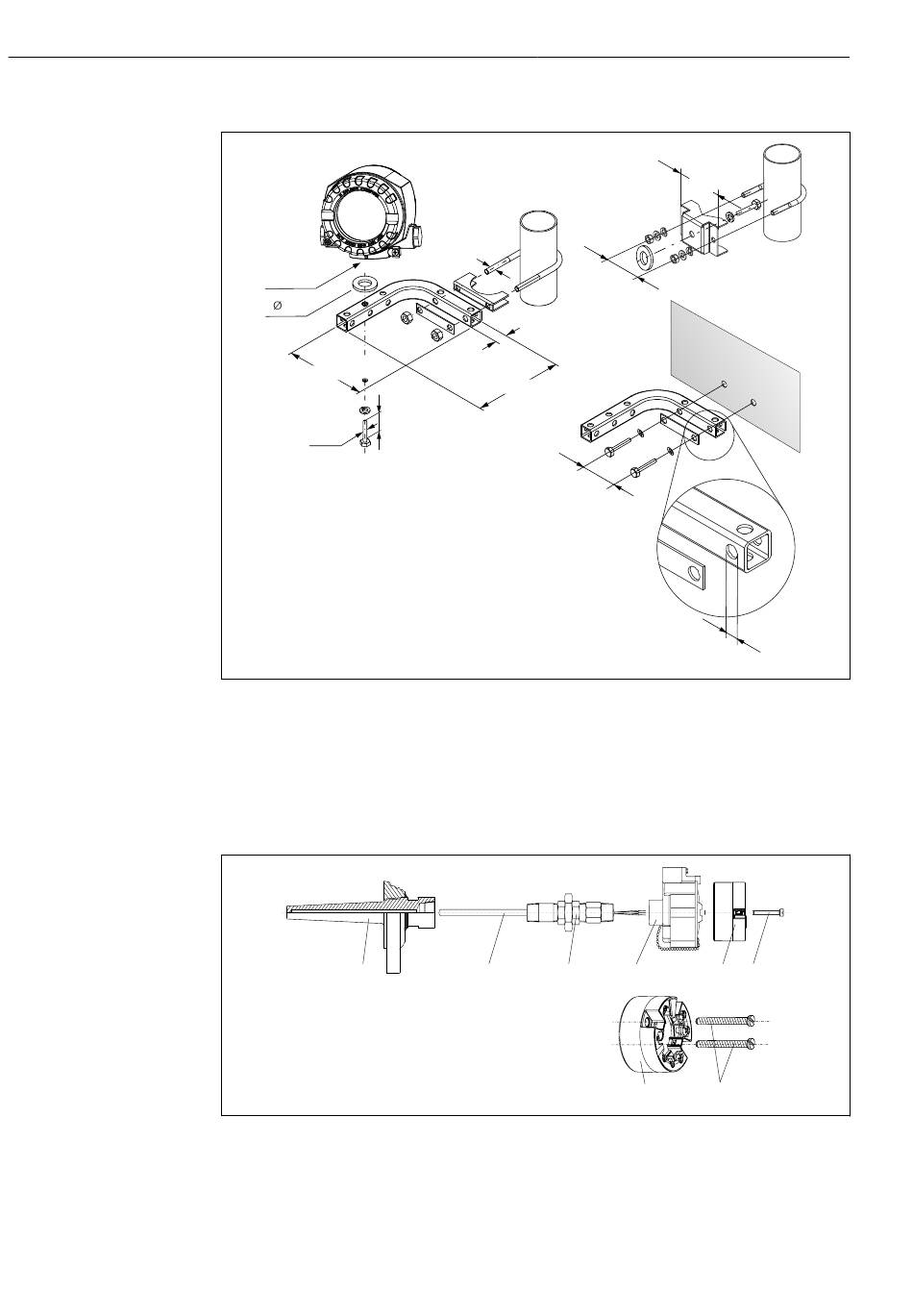

Abmessungen mm (in)
1 Montage mit kombiniertem Wand-/Rohrmontagehalter
2 Montage mit Rohrmontagehalter 2"/V4A
3 Montage mit Wandmontagehalter
Nordamerika-typische Montage
1
 7 Montage des Kopftransmitters
1 Schutzrohr
2 Messeinsatz
3 Adapter, Verschraubung
4 Anschlusskopf
5 Kopftransmitter
6 Montageschrauben
72 (2.8)
1
M10
25 (0.98)
180
(7.1)
72 (2.8)
2 3 4
iTEMP TMT82
56
2
(2.2)
3
10.5
(0.41)
5 6
6
5
