Sicherheitsbezogenes Signal

Einschränkungen für die
Anwendung in sicherheitsbe-
zogenem Betrieb
10
1

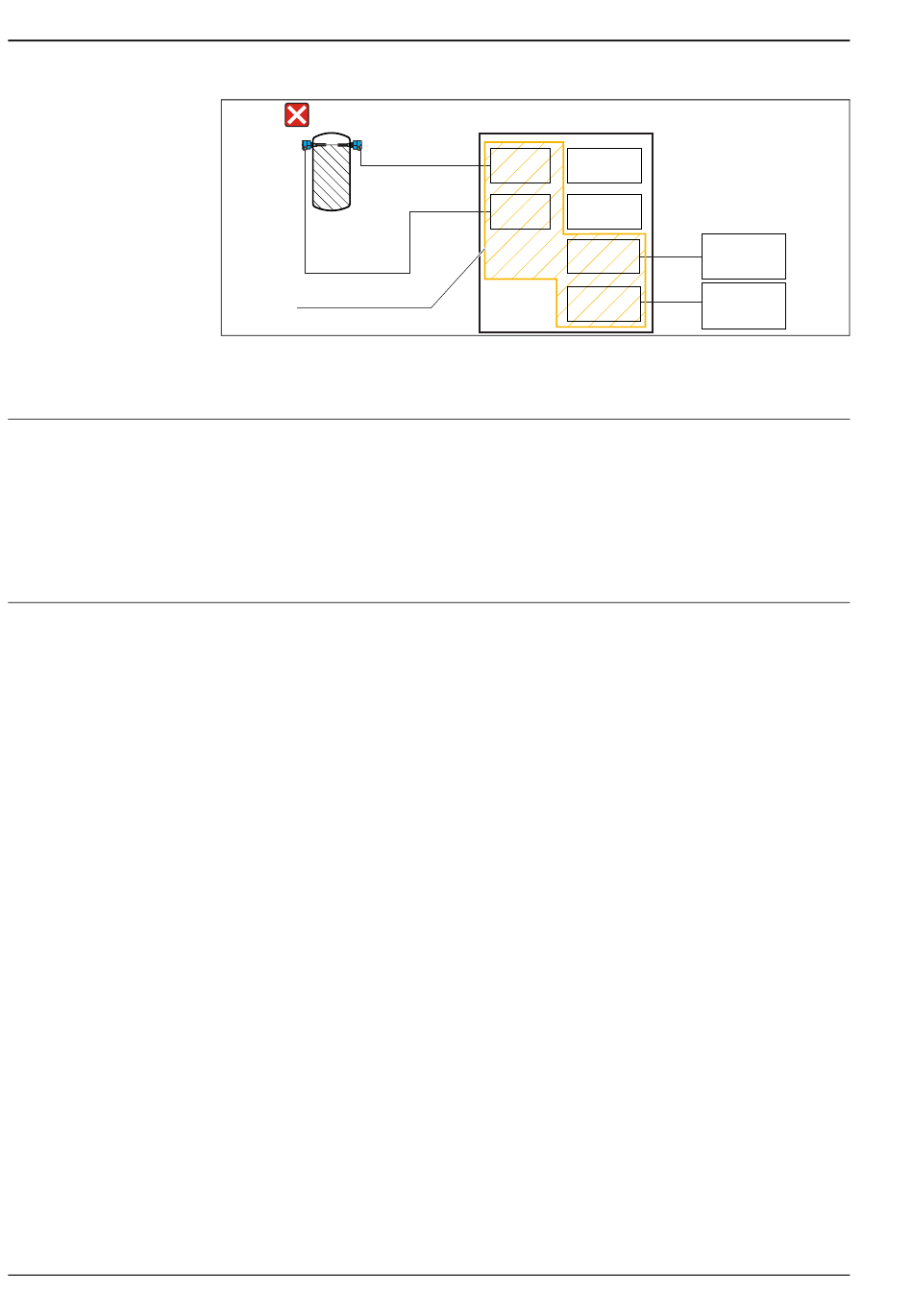

1: Sicherheitsfunktion 1
2: Prozesstransmitter
Das sicherheitsbezogene Signal ist das analoge Ausgangssignal 4...20 mA bzw. 2...10 V oder das
Grenzwertrelais.
Alle Sicherheitsmaßnahmen beziehen sich ausschließlich auf das Ausgangssignal.
Das sicherheitsbezogene Ausgangssignal bzw. das Grenzwertrelais werden einer nachgeschalteten Lo-
gikeinheit wie z. B. einer speicherprogrammierbaren Steuerung oder einem Grenzsignalgeber zuge-
fuhrt und dort überwacht auf:
• Überschreiten eines vorgegebenen Grenzstandes
• Eintreten einer Störung, z. B. Fehlerstrom nach NE 43 (
Kurzschluss der Signalleitung)
• Es ist auf einen anwendungsgemäßen Einsatz des Messsystems und Umgebungsbedingungen zu
achten.
• Die Hinweise auf kritische Prozesssituationen und Installationsverhältnisse aus der Betriebsanlei-
tung (Kapitel "Einbaubedingungen" in BA00287R/09) sind zu beachten.
• Die anwendungsspezifischen Grenzen sind einzuhalten.
• Die Spezifikationen aus der Betriebsanleitung dürfen nicht überschritten werden. Die Genauigkeit
des sicherheitsbezogenen Ausgangssignals 4...20 mA bzw. 2...10 V beträgt ± 1% vom Messbereich.
• Geräteanlaufzeit: Nach einem Geräteanlauf sind die Sicherheitsfunktionen nach einer Initialisie-
rungszeit von 20 Sekunden verfügbar.
• Nach der Parametrierung muss das Gerät verriegelt werden.
• Bei Inbetriebnahme muss ein kompletter Funktionstest der sicherheitsbezogenen Funktionen
durchgeführt werden.
• Einbaulage senkrecht.
2
Input 1 Output 1
Input 2 Output 2
Relay 1
Relay 2
≤ ≥
3,6 mA,
RMA42
High Alarm
Tank 1
High Alarm
Tank 1
A0032918
21 mA, Unterbrechung oder
