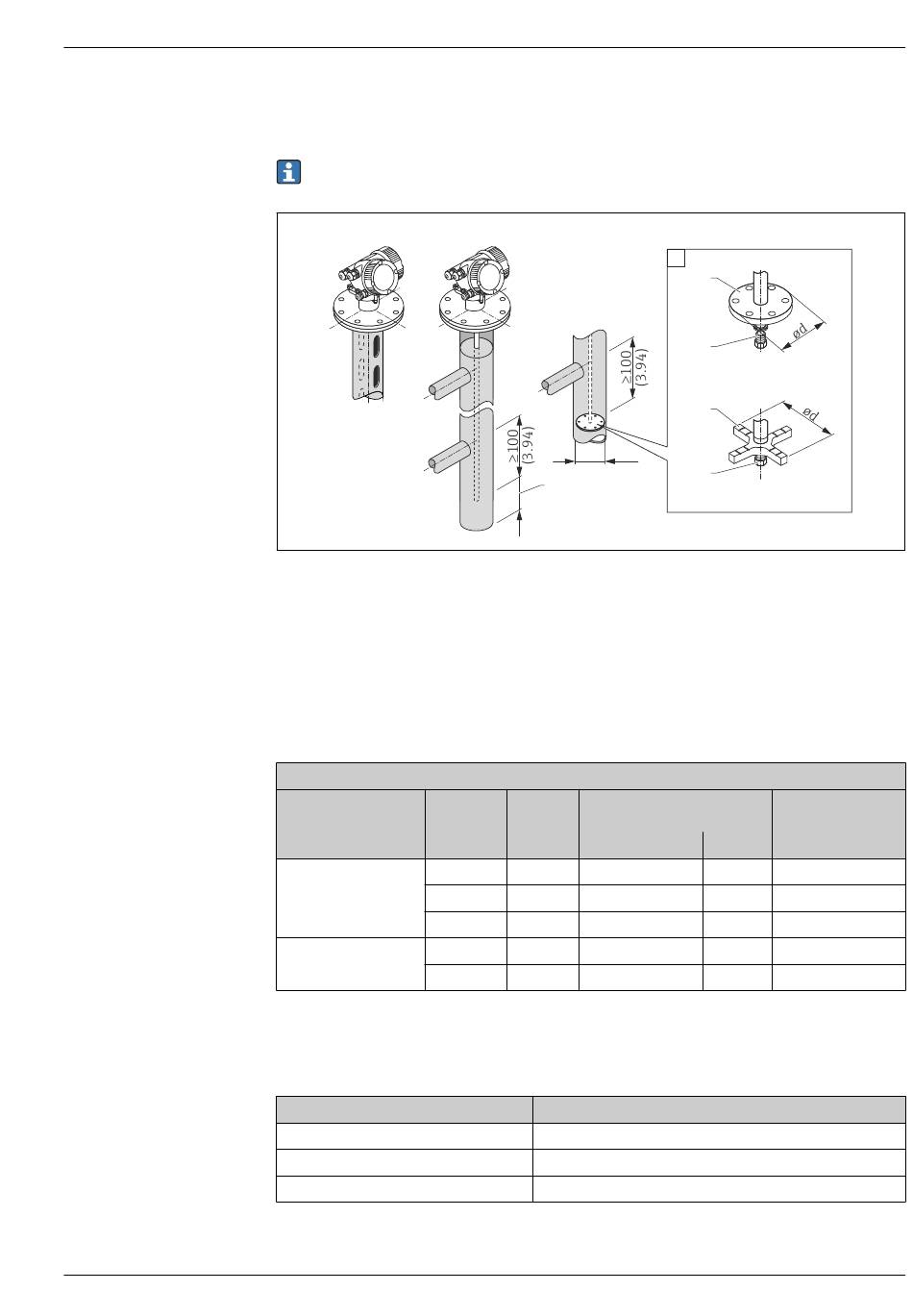

Besondere Montagesituationen

Bypässe und Schwallrohre
In Bypass- und Schwallrohranwendungen ist der Einsatz von Zentrierscheiben /-sternen emp-
fohlen.
A
B
 10
Maßeinheit: mm (in)
A
Montage in Schwallrohr
B
Montage in Bypass
C
Zentrierscheibe/Zentrierstern
1
metallische Zentrierscheibe (316L) für Füllstandmessung
2
Befestigungsschraube; Drehmoment: 25 Nm ± 5 Nm
3
nichtmetallischer Zentrierstern (PEEK, PFA) für Trennschichtmessung
4
Mindestabstand zwischen Sondenende und Bypass-Unterkante (s. Tabelle)
Zuordnung von Sondentyp und Zentrierscheibe/Zentrierstern zum Rohrdurchmesser
Merkmal 610 - Zubehör montiert
Anwendung
Ausprägung Sondentyp
Füllstandmessung
Füllstand- oder Trenn-
schichtmessung
1)
Einsatztemperatur: –60 ... +250 °C (–76 ... 482 °F)
2)
Einsatztemperatur: –200 ... +250 °C (–328 ... +482 °F)
Mindestabstand zwischen Sondenende und Bypass-Unterkante
Sondentyp
Seil
Stab
Koax
øD
4
Zentrierscheibe/
 d [mm (in)]
OA
Stabsonde
75 (2,95)
OB
Stabsonde
45 (1,77)
OC
Seilsonde
75 (2,95)
OD
Stabsonde 48...95 (1,89...3,74)
OE
Stabsonde
37 (1,46)
Mindestabstand
10 mm (0,4 in)
10 mm (0,4 in)
10 mm (0,4 in)
C
1
2
3
2
Zentrierstern
Werkstoff
 D [mm (in)]
316L
DN80/3" ... DN100/4"
316L
DN50/2" ... DN65/2½"
316L
DN80/3" ... DN100/4"
1)
PEEK
≥ 50mm (2")
2)
PFA
≥ 40 mm (1,57")
A0012615
Rohr
37
