Hinweise zum Prozessanschluss
Sonden werden mit Einschraubgewinde oder Flansch am Prozessanschluss montiert. Falls bei dieser
Montage die Gefahr besteht, dass das Sondenende so stark bewegt wird, dass es zeitweise Behälter-
boden oder -konus berührt, muss die Sonde am unteren Ende gegebenenfalls eingekürzt und fixiert
werden →  34.
Einschraubgewinde

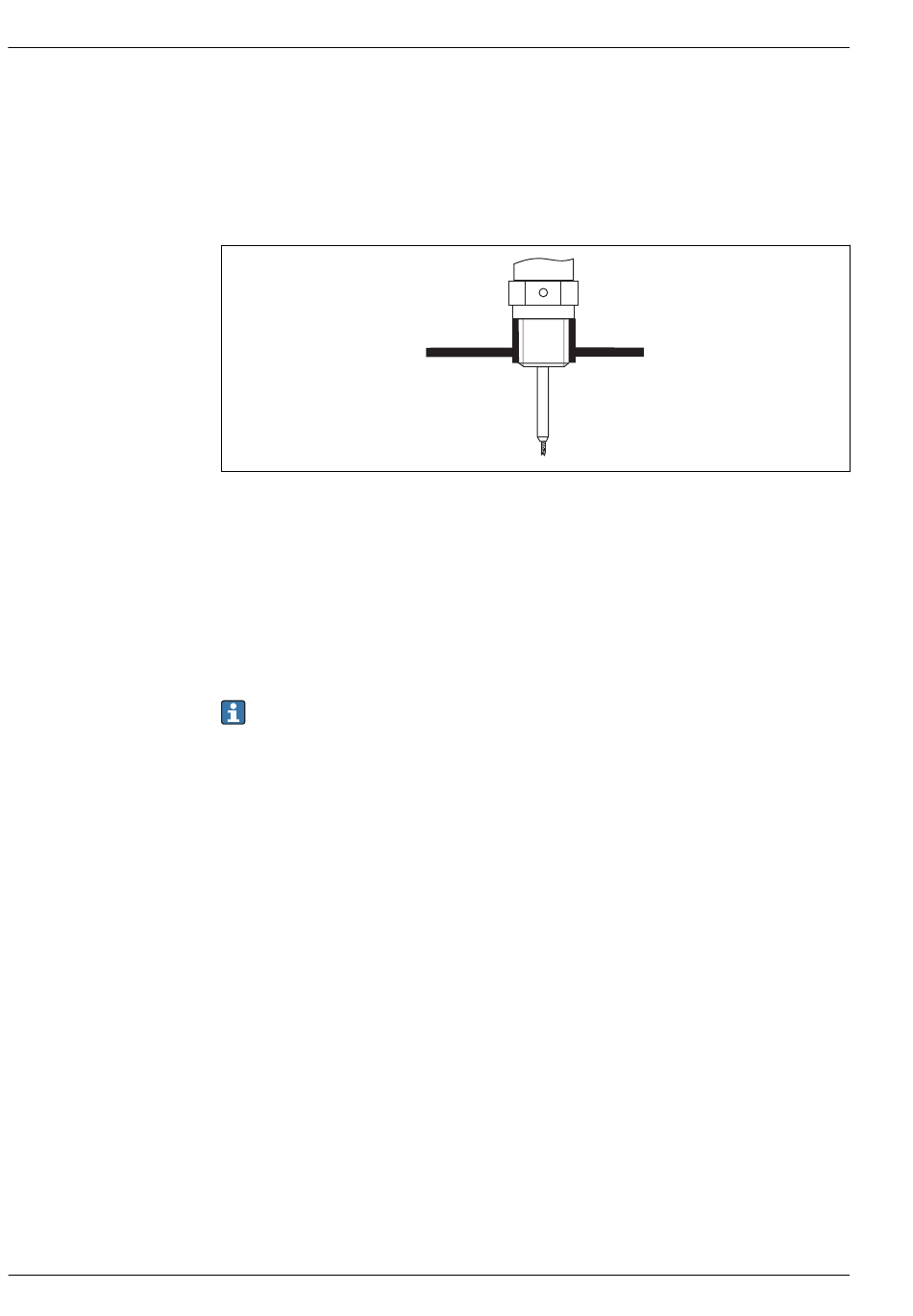

 9 Montage mit Einschraubgewinde; bündig mit der Behälterdecke
Dichtung
Das Gewinde sowie die Dichtform entsprechen der DIN 3852 Teil 1, Einschraubzapfen Form A.
Dazu passen folgende Dichtringe:
• Für Gewinde G3/4": Nach DIN 7603 mit den Abmessungen 27 x 32 mm
• Für Gewinde G1-1/2": Nach DIN 7603 mit den Abmessungen 48 x 55 mm
Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwendung
beständigen Werkstoff.
Die Länge des Einschraubzapfens kann der Maßzeichnung entnommen werden:
FMP51: →  53
