Endress+Hauser Levelflex FMP51 Modbus Technische Information Seite 28

28
Hinweise zur mechanischen Belastung der Sonde
Zugbelastbarkeit von Seilsonden
Sensor Merkmal 060
FMP51 LA, LB
MB, MD
Seitliche Belastbarkeit von Stabsonden
Sensor Merkmal 060 Sonde
FMP51 AA, AB Stab 8mm (1/3") 316L
AC, AD Stab 12mm (1/2") 316L
AL, AM Stab 12mm (1/2") AlloyC
BA, BB, BC, BD Stab 16mm (0,63") 316L teilbar

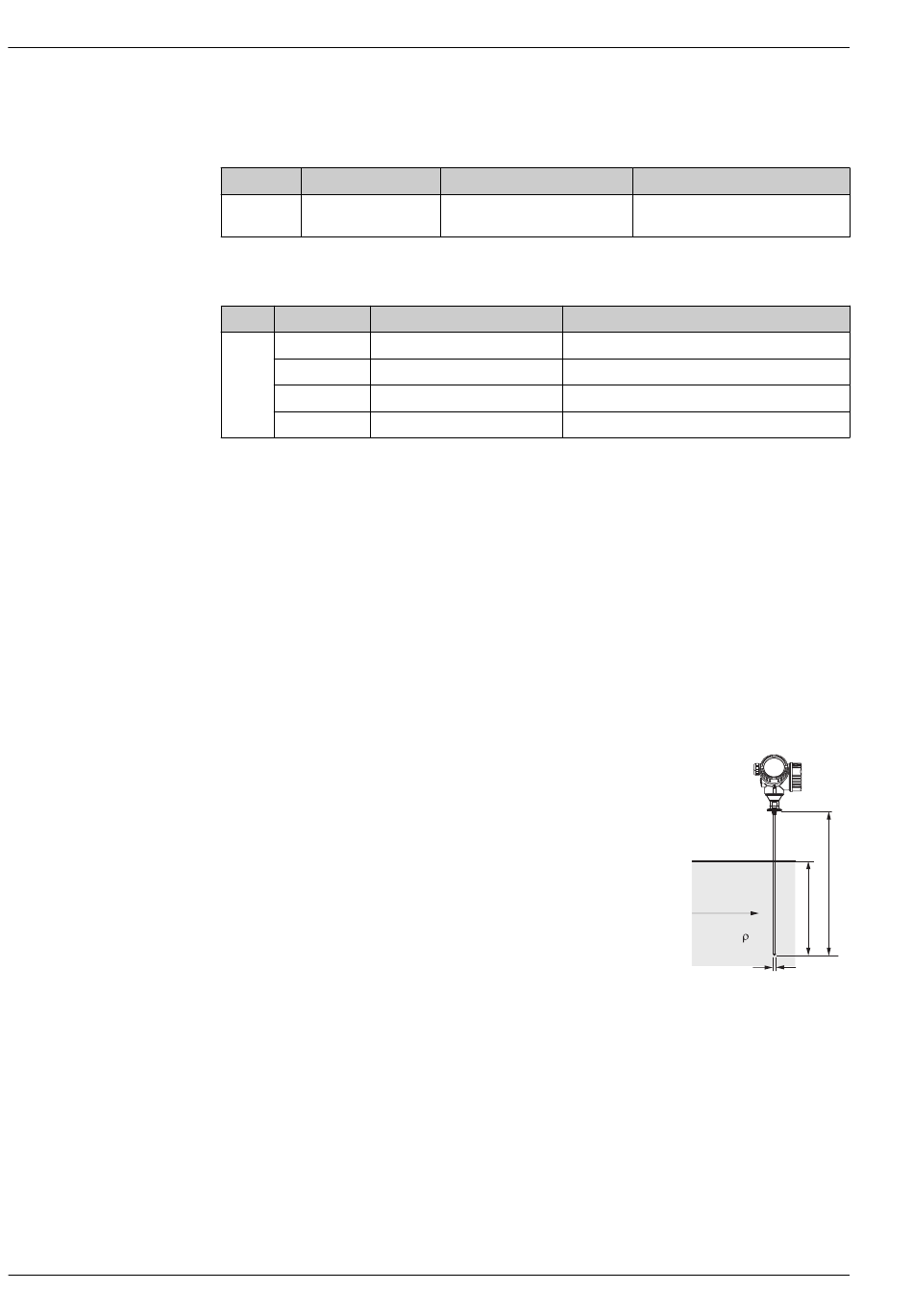

Seitliche Belastung (Biegemoment) durch Strömung
Die Formel zur Errechnung des auf die Sonde wirkenden Biegemoments M:
M = c ⋅ ρ/2 ⋅ v 2 ⋅ d ⋅ L ⋅ (L - 0.5 ⋅ L)
w N
mit:
c : Reibungsbeiwert
w
ρ [kg/m 3 ]: Dichte des Mediums
v [m/s]: Strömungsgeschwindigkeit des Mediums, senkrecht zum Sondenstab
d [m]: Durchmesser des Sondenstabs
L [m]: Füllstand
LN [m]: Sondenlänge
Rechenbeispiel
Reibungsfaktor c 0,9 (unter Annahme einer turbulenten Strömung -
w
hohe Reynoldszahl)
3
Dichte ρ [kg/m ] 1000 (z.B. Wasser)
Sondendurchmesser d [m] 0,008
L = L (ungünstigste Bedingungen)
N
Sonde
Seil 4mm (1/6") 316
Seitliche Belastbarkeit (Biegefestigkeit) [Nm]
10
30
30
30
Levelflex FMP51 Modbus
Zugbelastbarkeit [kN]
5
v
d
Endress+Hauser
L
N
L
A0014175
