Schreibschutz Ein-/Ausschalten - Endress+Hauser iTEMP TMT82 Kurzanleitung

iTEMP TMT82
OFF
ON
1
2
4
8
16
32
64
SW
HW
ADDR ACTIVE
SIM
WRITE LOCK
DISPL. 180°
 17 Hardware-Einstellungen via DIP-Schalter
Vorgehensweise zur DIP-Schalter-Einstellung:
1. Deckel am Anschlusskopf oder Feldgehäuse öffnen.
2. Die aufgesteckte Anzeige vom Kopftransmitter abziehen.
3. DIP-Schalter auf der Rückseite der Anzeige entsprechend konfigurieren. Generell: Schal-
ter auf ON = Funktion ist aktiv, Schalter auf OFF = Funktion ist deaktiviert.
4. Anzeige in der richtigen Position auf den Kopftransmitter stecken. Die Einstellungen
werden vom Kopftransmitter innerhalb einer Sekunde übernommen.
5. Deckel wieder auf dem Anschlusskopf oder Feldgehäuse befestigen.

Schreibschutz ein-/ausschalten

Der Schreibschutz wird über einen DIP-Schalter auf der Rückseite der optionalen Aufsteckan-
zeige ein- oder ausgeschaltet. Bei aktivem Schreibschutz ist eine Veränderung der Parameter
nicht möglich. Ein Schlosssymbol im Display zeigt den Schreibschutz an. Der Schreibschutz
verhindert jeglichen Schreibzugriff auf die Parameter. Der Schreibschutz bleibt auch nach
Abziehen des Displays aktiv. Um den Schreibschutz zu deaktivieren, muss das Gerät mit auf-
gestecktem Display und deaktiviertem DIP-Schalter (WRITE LOCK = OFF) erneut gestartet
werden. Alternativ kann das Display im Betrieb abgezogen und erneut aufgesteckt werden,
um den Schreibschutz zu deaktivieren.
Displayanzeige drehen
Die Anzeige kann per DIP-Schalter "DISPL. 180°" um 180° gedreht werden. Die Einstellung
bleibt beim Abziehen der Anzeige erhalten.
Endress+Hauser

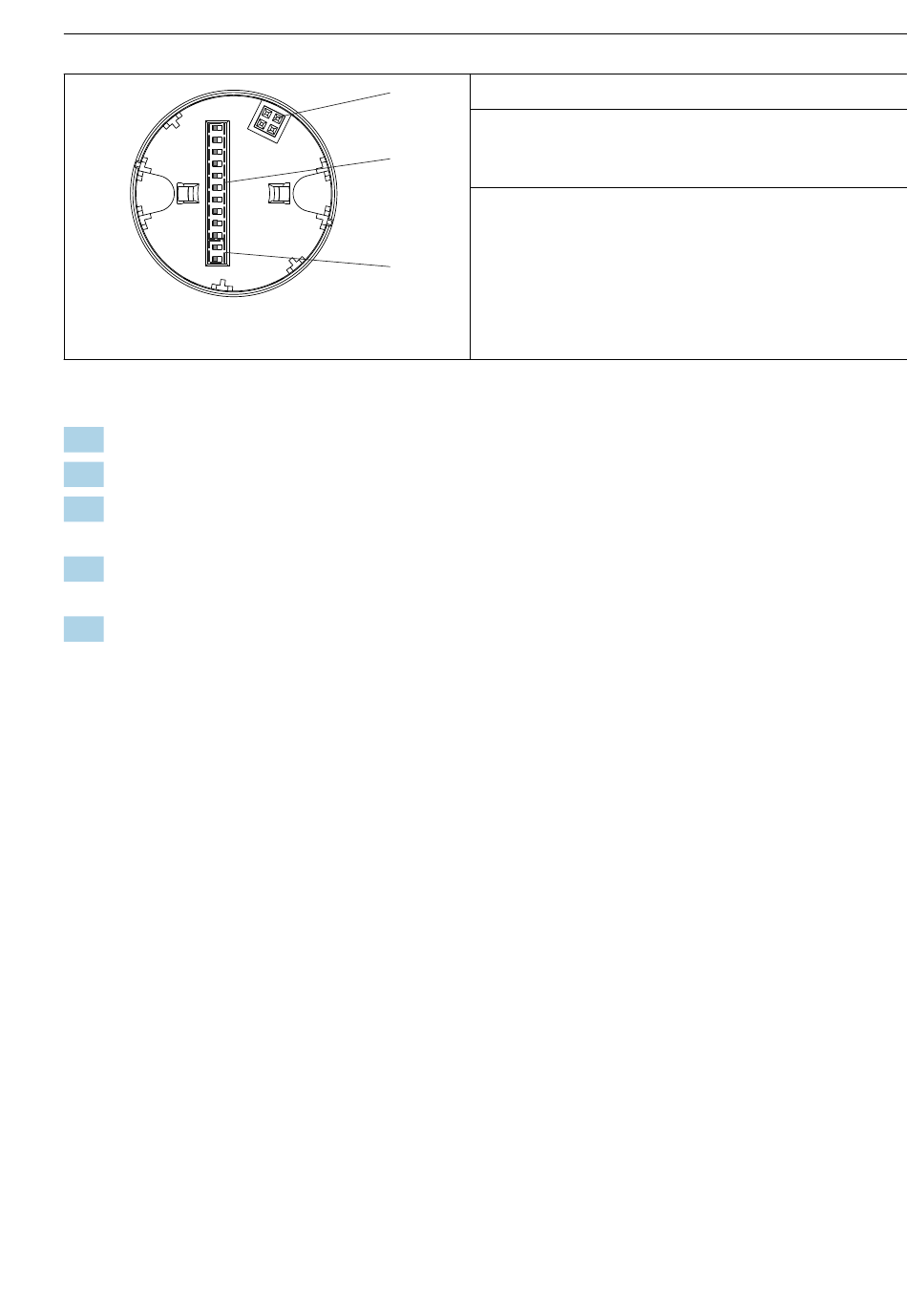

1: Steckverbindung zum Kopftransmitter
1
2: DIP-Schalter (1 - 64, SW/HW, ADDR sowie SIM = Simu-
lationsmodus) für diesen Kopftransmitter ohne Funk-
2
tion
3: DIP-Schalter (WRITE LOCK = Schreibschutz; DISPL. 180°
= Umschalten, Drehen der Displayanzeige um 180°)
3
A0014562
Bedienungsmöglichkeiten
27
