iTEMP TMT82
OFF
ON
1
2
4
8
16
32
64
SW
HW
ADDR ACTIVE
SIM
WRITE LOCK
DISPL. 180°

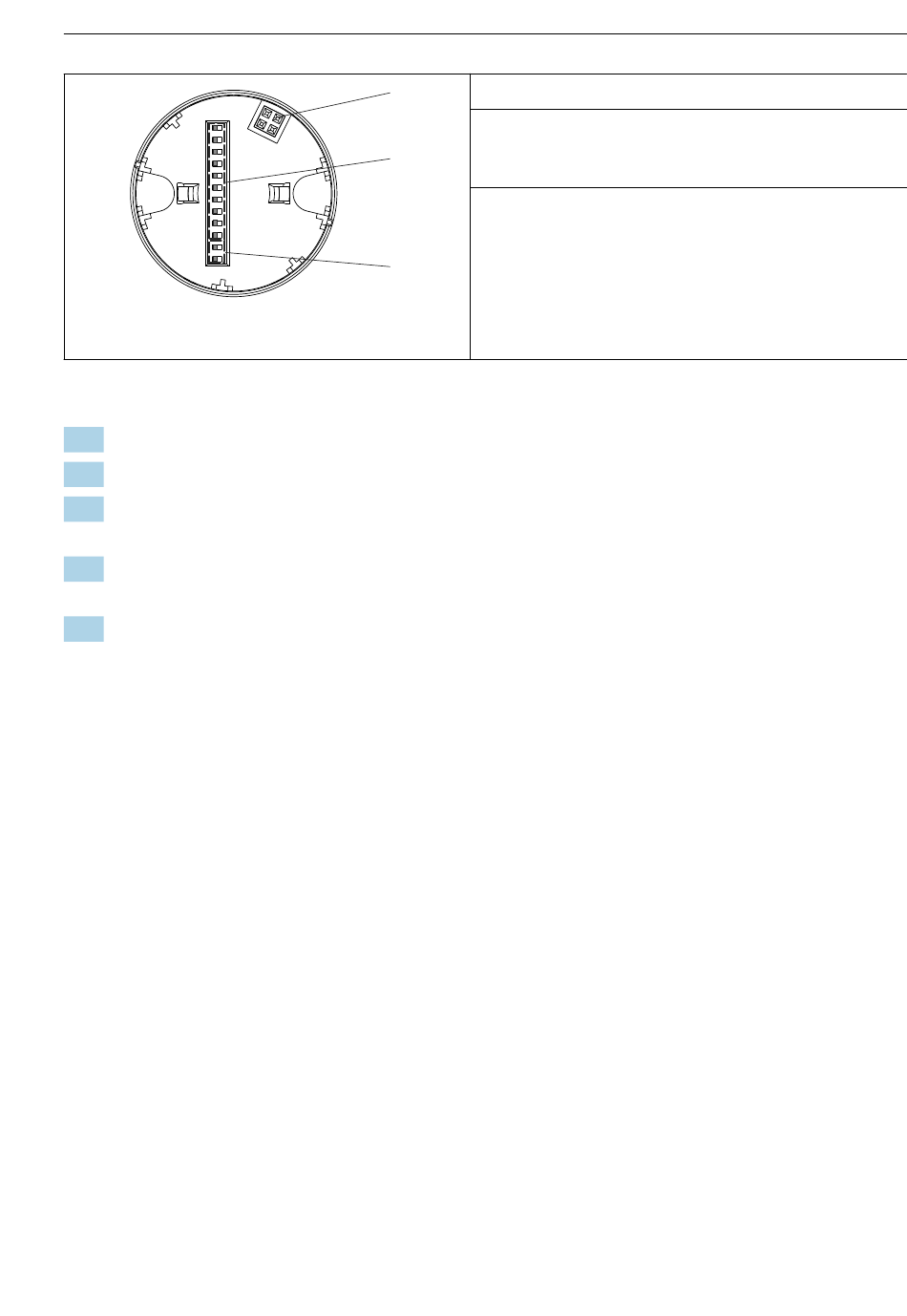

 16 Hardware-Einstellungen via DIP-Schalter
Vorgehensweise zur DIP-Schalter Einstellung:
1. Deckel am Anschlusskopf oder Feldgehäuse öffnen.
2. Das aufgesteckte Display vom Kopftransmitter abziehen.
3. DIP-Schalter auf der Rückseite des Displays entsprechend konfigurieren. Generell: Schal-
ter auf ON = Funktion ist aktiv, Schalter auf OFF = Funktion ist deaktiviert.
4. Display in der richtigen Position auf den Kopftransmitter stecken. Die Einstellungen
werden vom Kopftransmitter innerhalb einer Sekunde übernommen.
5. Deckel wieder auf dem Anschlusskopf oder Feldgehäuse befestigen.

Schreibschutz ein-/ausschalten

Der Schreibschutz wird über einen DIP-Schalter auf der Rückseite des optionalen Aufsteckdi-
splays ein- oder ausgeschaltet. Bei aktivem Schreibschutz ist eine Veränderung der Parameter
nicht möglich. Ein Schlosssymbol auf dem Display zeigt den Schreibschutz an. Der Schreib-
schutz verhindert jeglichen Schreibzugriff auf die Parameter. Der Schreibschutz bleibt auch
nach Abziehen des Displays aktiv. Um den Schreibschutz zu deaktivieren, muss das Gerät mit
aufgestecktem Display und deaktiviertem DIP Schalter (WRITE LOCK = OFF) erneut gestartet
werden. Alternativ kann das Display im Betrieb abgezogen und erneut aufgesteckt werden,
um den Schreibschutz zu deaktivieren.
Displayanzeige drehen
Die Anzeige kann per DIP-Schalter "DISPL. 180°" um 180° gedreht werden. Die Einstellung
bleibt beim Abziehen des Displays erhalten.
Endress+Hauser
1: Steckverbindung zum Kopftransmitter
1
2: DIP Schalter (1 - 64, SW/HW, ADDR sowie SIM = Simu-
lationsmodus) für diesen Kopftransmitter ohne Funk-
2
tion
3: DIP Schalter (WRITE LOCK = Schreibschutz; DISPL. 180°
= Umschalten, Drehen der Displayanzeige um 180°)
3
A0014562
Bedienmöglichkeiten
