Montage
4.2.1 Montage Kopftransmitter
Pos. A
8
9
Pos. C
1 2

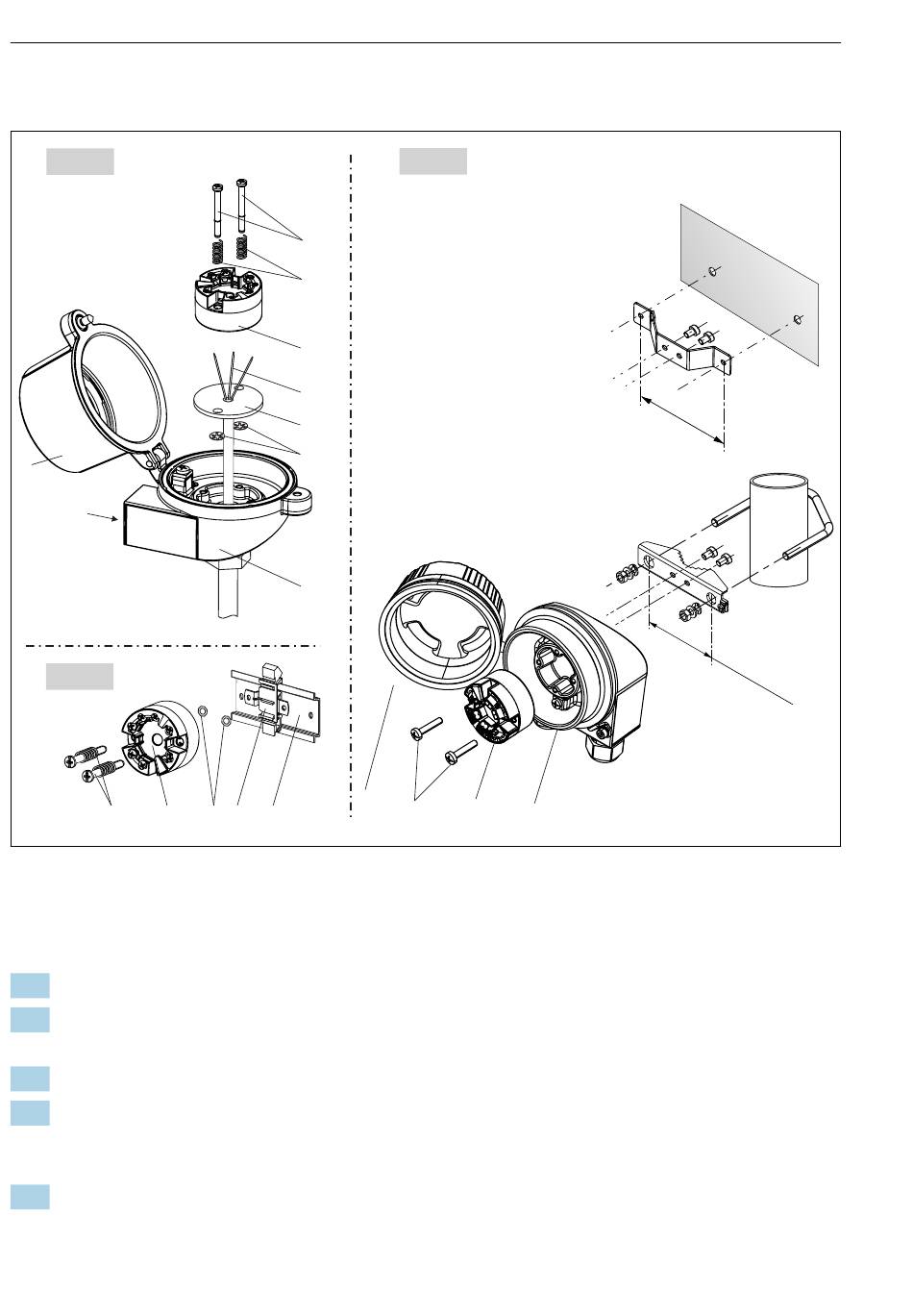

 4 Kopftransmittermontage (drei Varianten)
Vorgehensweise zur Montage in einem Anschlusskopf, Pos. A:
1. Anschlusskopfdeckel (8) am Anschlusskopf öffnen.
2. Die Anschlussdrähte (4) des Messeinsatzes (3) durch das Mittelloch im Kopftransmitter
(5) führen.
3. Die Montagefedern (6) auf die Montageschrauben (7) stecken.
4. Die Montageschrauben (7) durch die seitlichen Bohrungen des Kopftransmitters und
des Messeinsatzes (3) führen. Danach beide Montageschrauben mit den Sicherungsrin-
gen (2) fixieren.
5. Anschließend den Kopftransmitter (5) mit dem Messeinsatz (3) im Anschlusskopf fest-
schrauben.
12
7
6
5
4
3
2
1
1
3 4 5
Pos. B
3 4
2
iTEMP TMT82
1 2
0 m
( 4
m
. 7 2
i n )
1 2
0 m
( 4
m
. 7 2
i n )
A0014269-DE
