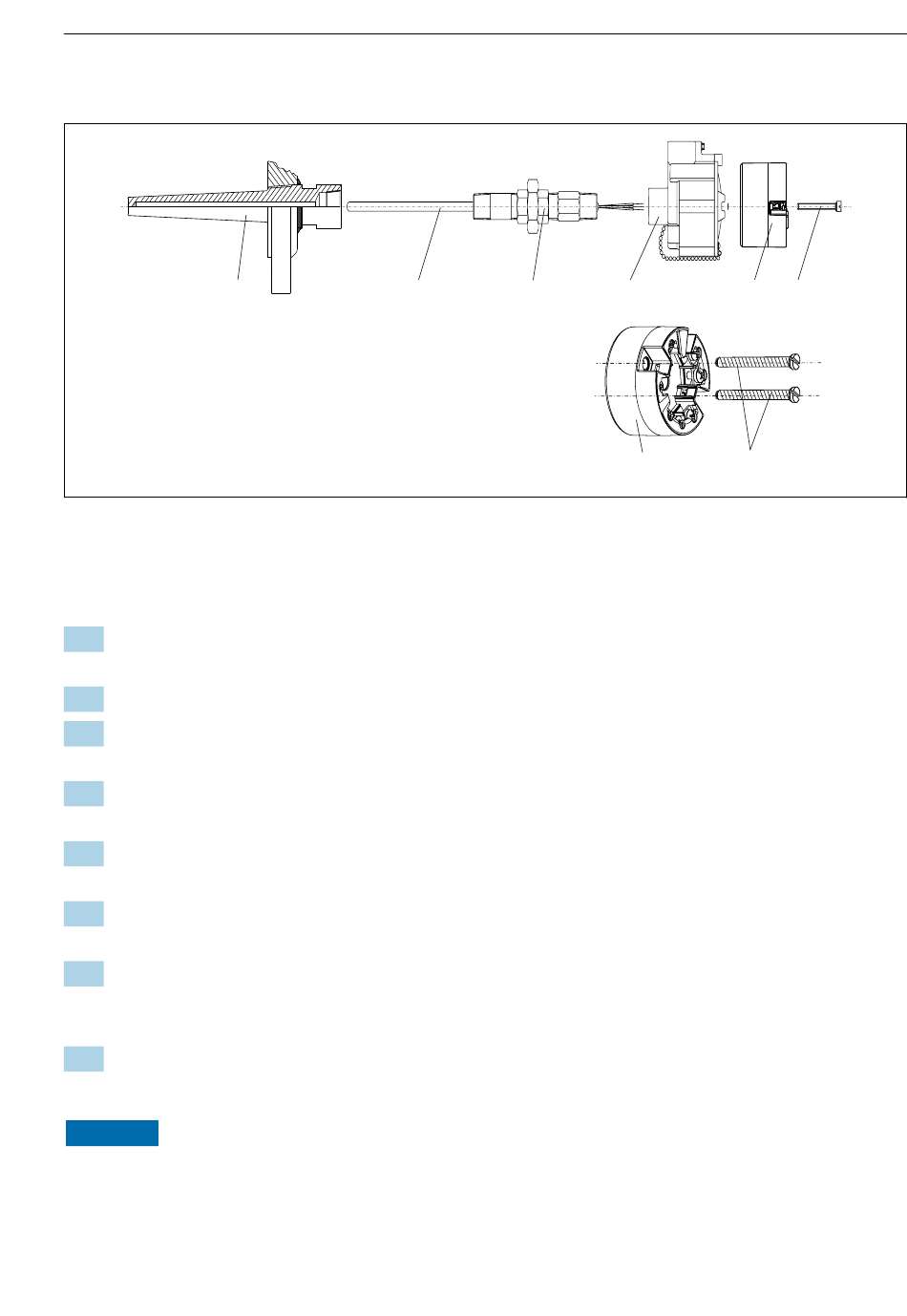

Nordamerika-typische Montage
1
 7 Kopftransmittermontage
Thermometeraufbau mit Thermoelementen oder RTD-Sensoren und Kopftransmitter:
1. Das Schutzrohr (1) am Prozessrohr oder der Behälterwand anbringen. Das Schutzrohr
vorschriftsmäßig befestigen, bevor der Prozessdruck angelegt wird.
2. Die benötigten Halsrohrnippel und Adapter (3) am Schutzrohr anbringen.
3. Die Verwendung von Dichtungsringen sicherstellen, wenn diese für raue Umgebungsbe-
dingungen oder spezielle Vorschriften benötigt werden.
4. Die Montageschrauben (6) durch die seitlichen Bohrungen des Kopftransmitters (5)
führen.
5. Den Kopftransmitter (5) so im Anschlusskopf (4) positionieren, dass die Busleitung
(Klemmen 1 und 2) zur Kabeldurchführung weisen.
6. Mit einem Schraubendreher den Kopftransmitter (5) im Anschlusskopf (4) festschrau-
ben.
7. Die Anschlussdrähte des Messeinsatzes (3) durch die untere Kabeldurchführung des
Anschlusskopfes (4) und durch das Mittelloch im Kopftransmitter (5) führen. Die
Anschlussdrähte und Transmitter miteinander verdrahten. →  18
8. Den Anschlusskopf (4) mit dem eingebauten und verdrahteten Kopftransmitter auf die
bereits installierten Nippel und Adapter (3) schrauben.
HINWEIS
Um den Anforderungen des Explosionsschutzes zu genügen, muss der Anschlusskopfde-
ckel ordnungsgemäß befestigt werden.
‣
Nach erfolgter Verdrahtung den Anschlusskopfdeckel wieder fest anschrauben.
