Einstellung für offenen Tank ohne Flüssigkeit
Befindet sich keine Flüssigkeit im Tank, können Sie wie folgt vorgehen, um den Tankbo-
den oder die Peilplatte für den Tankfüllstand auf 0 mm einzustellen.
Füllstand einstellen
1. Navigieren zu: Betrieb → Messbefehl → Messbefehl
2. Wählen Sie die Option Bottom level, um den Tankboden zu messen.
3. Navigieren zu: Betrieb → Status einmaliger Befehl
4. Warten Sie, bis die Option Fertig angezeigt wird.
5. Navigieren zu: Betrieb → Füllstand → Bodenhöhe
6. Lesen Sie den Parameter Bodenhöhe (Bv) aus.
7. Navigieren zu: Setup → Leerabgleich
8. Lesen Sie den tatsächlichen Leerabgleichwert (Ea) aus.
9. Berechnen Sie den neuen Leerabgleichwert mithilfe der folgenden Formel.
 En = Ea - Bv - Z0
10. Geben Sie den berechneten Wert für den Parameter Leerabgleich ein.

• Der Parameter Z0 definiert die Distanz zwischen dem gewünschten 0-mm-Füll-
standswert und dem physischen Tankboden (wenn der Verdränger die Peilplatte
misst, Z0 = 0 mm (0 in)).
• Die Tankbodenmessung berücksichtigt in der Messung die Eintauchtiefe des Ver-
drängers.
Damit haben Sie den Füllstand für einen offenen Tank ohne Flüssigkeit eingestellt.

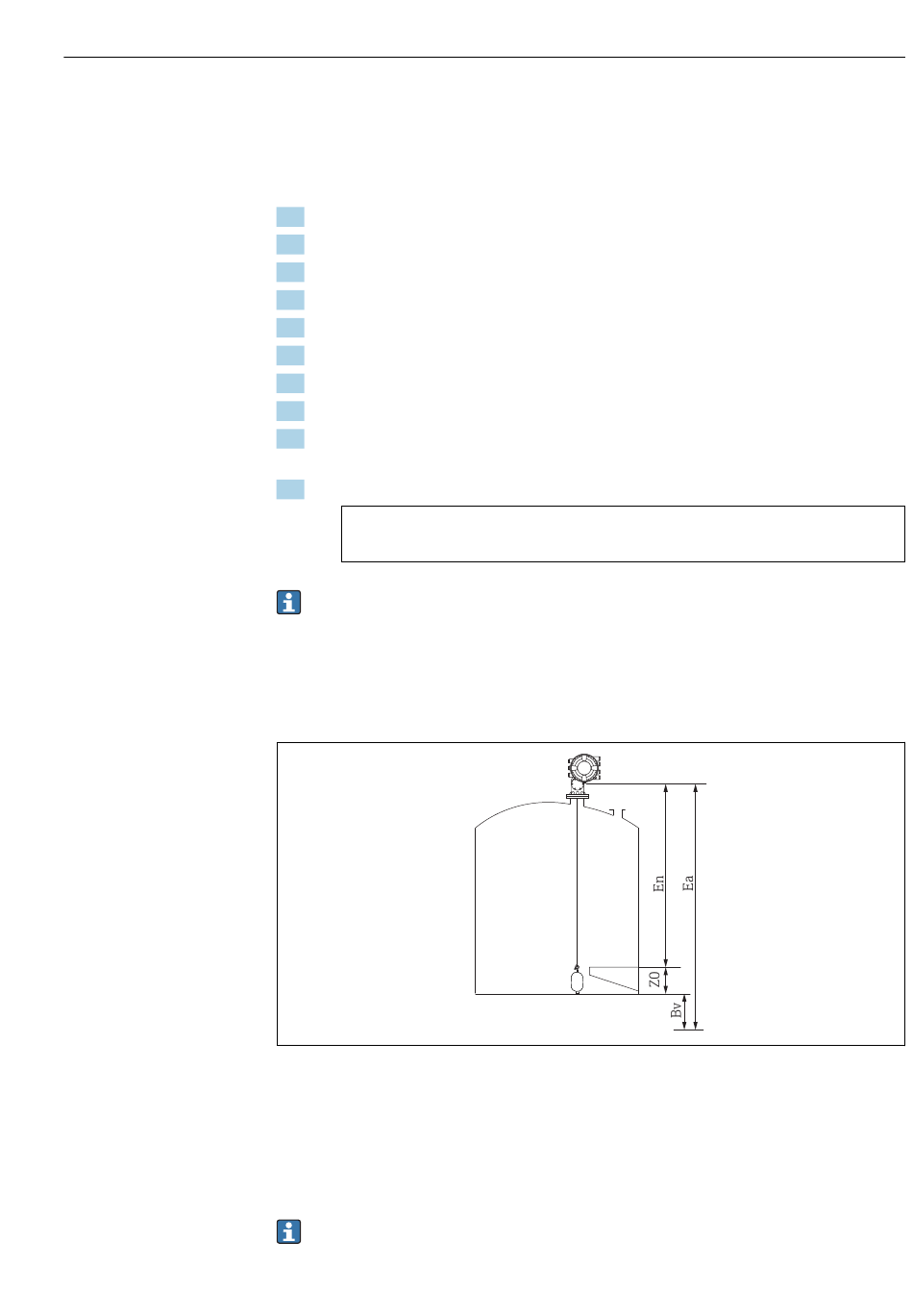

 42 Offener Tank ohne Flüssigkeit
1 Tankboden
2 Peilplatte
Ea Anfänglicher Wert des Leerabgleichs
Bv Anfänglicher Wert der Bodenhöhe
En Neuer Wert des Leerabgleichs
Z0 Distanz zwischen Tankboden und Peilplatte
Es empfiehlt sich, die Füllstandskalibrierung zu wiederholen, wenn sich Flüssigkeit im
Tank befindet (→  92).
Example: Ea = 28m, Bv = 10.5m, Z0 = 0.5m
En = 28m - 10.5m = 17m
2
1
Inbetriebnahme
A0029473
A0028134
93
