9.5.5 Konfiguration der Digitaleingänge
1
E
2
1
CDI
i
1 3
F
2 4
HR
on
WP
POWER
SIM

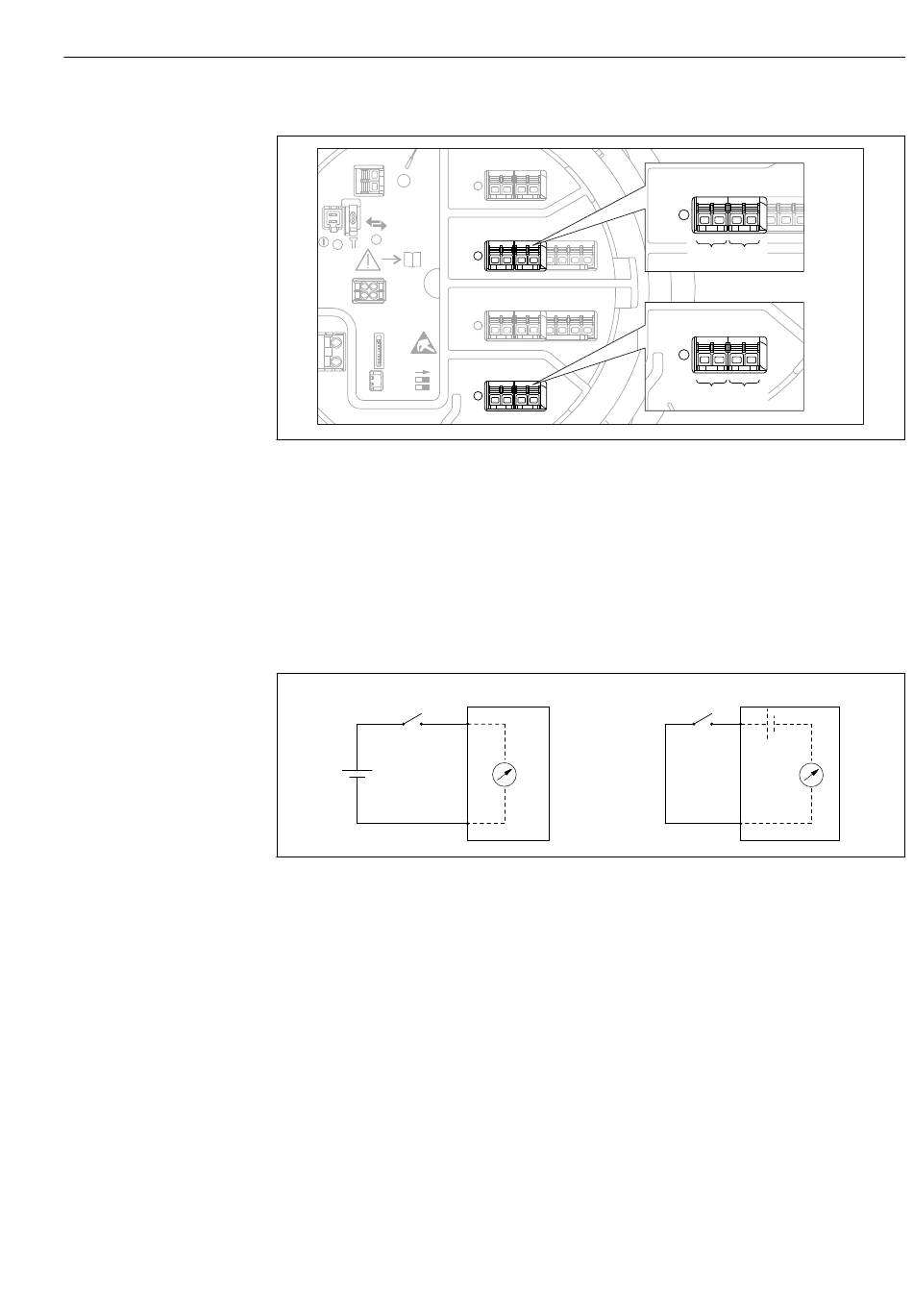

 55 Mögliche Positionen der Digital I/O-Module (Beispiele); der Bestellcode legt Anzahl und Position der digi-
talen Eingangsmodule fest →  43.
Für jedes Digital I/O-Modul des Gerätes gibt es ein Untermenü Digital Xx-x. "X" steht für
den Slot im Anschlussklemmenraum, "x-x" für die Klemmen in diesem Slot. Die wichtigsten
Parameter dieses Untermenüs sind Betriebsart und Kontakt Typ.
Parameter "Betriebsart"
Setup → Erweitertes Setup → Ein/Ausgang → Digital Xx-x → Betriebsart
A
2/4
+
_
1/3
A "Betriebsart" = "Eingang passiv"
B "Betriebsart" = "Eingang aktiv"
Bedeutung der Optionen
• Eingang passiv
Das DIO-Modul misst die von einer externen Quelle bereitgestellte Spannung. Je nach
Status des externen Switch beträgt diese Spannung 0 am Eingang (Switch geöffnet) oder
überschreitet eine bestimmte Begrenzungsspannung (Switch geschlossen). Diese beiden
Zustände repräsentieren das Digitalsignal.
• Eingang aktiv
Das DIO-Modul stellt eine Spannung bereit und nutzt diese, um festzustellen, ob der
externe Switch geöffnet oder geschlossen ist.
Parameter "Kontakt Typ"
Setup → Erweitertes Setup → Ein/Ausgang → Digital Xx-x → Kontakt Typ
D
1 2 3 4
C
1 2 3 4 5 6 7 8
B
1 2 3 4 5 6 7 8
A
1 2 3 4
B
DIO
Inbetriebnahme
C
1 2 3 4 5 6 7
C1-2 C3-4
A
1 2 3 4
A1-2 A3-4
DIO
2/4
1/3
A0026424
A0029262
109
