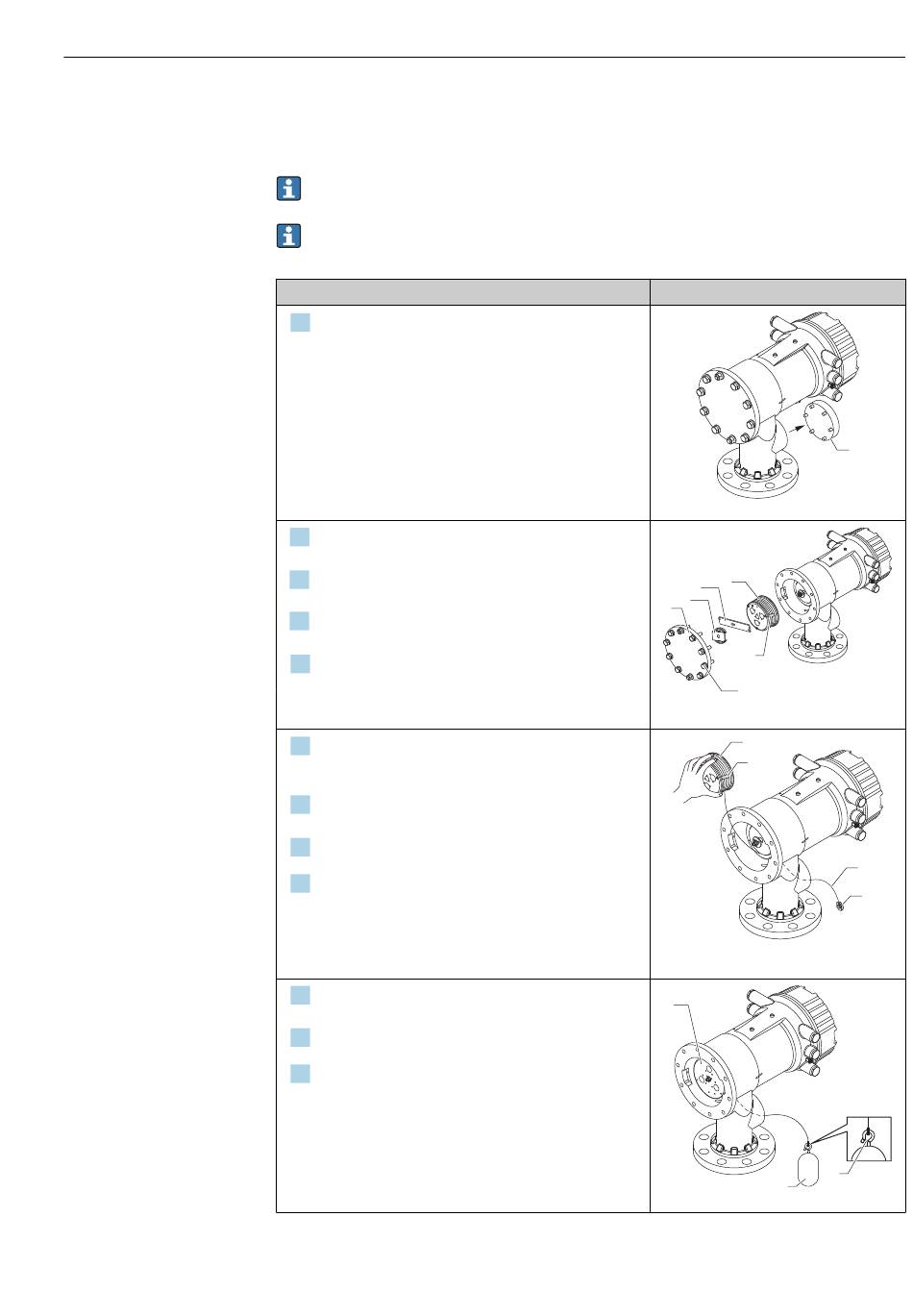

5.2.5 Einbau über das Kalibrierfenster
Handelt es sich um einen Verdränger mit einem Durchmesser von 50 mm (1,97 in), dann
kann der Verdränger über das Kalibrierfenster eingebaut werden.
Es können ausschließlich die folgenden Verdränger über das Kalibrierfenster einge-
baut werden: 50 mm SUS, 50 mm Alloy C, 50 mm PTFE
In der nachfolgend beschriebenen Vorgehensweise werden beispielhaft Abbildungen
des NMS81 verwendet.
Vorgehensweise
Entfernen Sie die Abdeckung des Kalibrierfensters [1].
1.
Entfernen Sie die M6-Bolzen und Schrauben [6] (M10-
2.
Bolzen bei Edelstahlgehäusen).
Entfernen Sie den Gehäusedeckel [5], den Messtrommel-
3.
anschlag [4] und die Halterung [3].
Entfernen Sie die Messtrommel [1] aus dem Trommelge-
4.
häuse.
Entfernen Sie den Klebestreifen [2], mit dem der Draht
5.
gesichert ist.

Behandeln Sie den Messdraht vorsichtig. Er kann knicken.
Halten Sie die Messtrommel [1] mit einer Hand, und
6.
wickeln Sie ca. 500 mm (19,69 in) des Messdrahtes [3]
ab.
Sichern Sie den Draht [3] vorübergehend mit dem Klebe-
7.
streifen [2].
Führen Sie den Drahtring [4] in das Trommelgehäuse ein.
8.
Ziehen Sie den Drahtring durch das Kalibrierfenster.
9.

• Vermeiden Sie in jedem Fall, dass die Messtrommel auf-
grund der hohen magnetischen Kräfte gegen das
Gehäuse stößt.
• Behandeln Sie den Messdraht vorsichtig.
Setzen Sie die Messtrommel [3] vorübergehend in das
10.
Trommelgehäuse ein.
Haken Sie den Verdränger [2] am Drahtring ein.
11.
Befestigen Sie den Verdränger mithilfe des Sicherungs-
12.
drahtes [1] sicher am Messdraht.

Behandeln Sie den Messdraht vorsichtig. Er kann knicken.
Abbildungen
1
3
4
5
2
6
1
2
3
2
Montage
1
A0032443
A0029118
3
4
A0028879
1
A0027984
