Tankprofil-Messung
Tankprofil-Messung einstellen
Die Tankprofil-Messung misst ein Profil ausgehend vom physischen Tankboden bis hoch
zum Flüssigkeitsstand.
1. Navigieren zu: Setup → Erweitertes Setup → Sensorkonfiguration → Profil Dichte
→ Offset Distanz Dichteprofil
2. Geben Sie den gewünschten Wert für den Parameter Offset Distanz Dichteprofil ein.
 Der Wert für "Offset Distanz Dichteprofil" definiert die Distanz zwischen dem
Startpunkt (obere Trennschicht) und der ersten Messstelle.
3. Navigieren zu: Setup → Erweitertes Setup → Sensorkonfiguration → Profil Dichte
→ Intervall Dichteprofil
4. Geben Sie den gewünschten Wert für den Parameter Intervall Dichteprofil ein.
5. Wählen Sie die Option Tank profile im Parameter Messbefehl, um mit der Messung
zu beginnen.
Damit ist der Vorgang zum Einstellen der Tankprofil-Messung abgeschlossen.

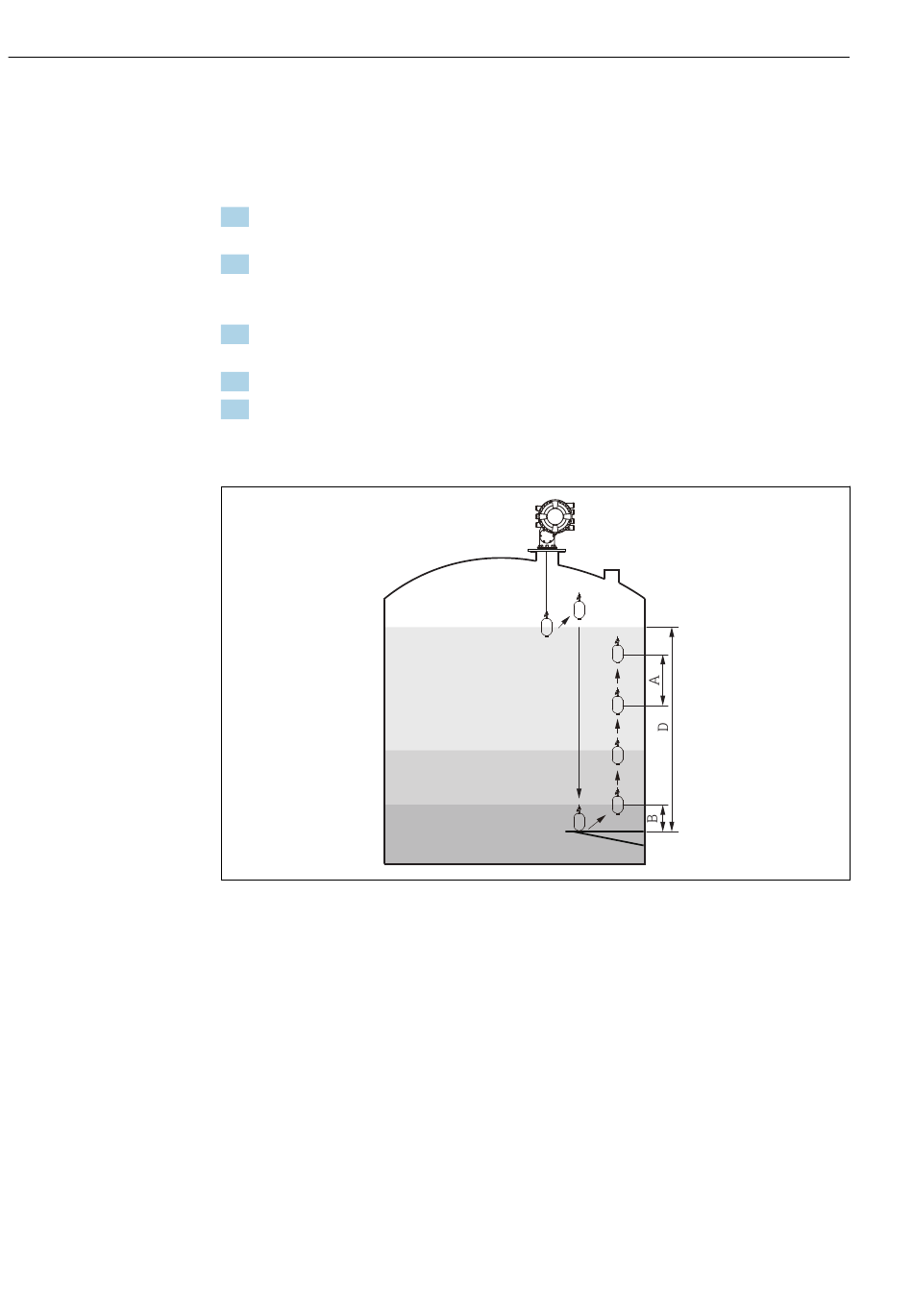

 46 Bewegungsabfolge Tankprofil-Messung (die Zahlen zeigen die Abfolge der Verdrängerbewegung an.)
A Intervall Dichteprofil
B Offset Distanz Dichteprofil
C Peilplatte
D Bereich Tankprofil-Messung
2
1
7
6
5
4
3
