Inbetriebnahme
94
Einstellung für geschlossenen Tank
Gehen Sie bei Tanks, die keine manuelle Messung zulassen, wie folgt vor.
Füllstand einstellen
1. Navigieren zu: Betrieb → Messbefehl → Messbefehl
2. Wählen Sie die Option Bottom level, um den Tankboden zu messen.
 Der NMS8x misst den Tankboden und kehrt zum Füllstand zurück, wenn der
anschließende Messbefehl auf Füllstand eingestellt ist (Vorgabe).
3. Navigieren zu: Betrieb → Status einmaliger Befehl
4. Warten Sie, bis die Option Fertig angezeigt wird.
5. Navigieren zu: Betrieb → Füllstand → Bodenhöhe
6. Lesen Sie die Bodenhöhe (Bv) aus.
7. Navigieren zu: Betrieb → Füllstand → Tankfüllstand (a)
8. Berechnen Sie den neuen Füllstandswert (L) mithilfe der folgenden Formel.
 L = a - Bv
9. Navigieren zu: Setup → Füllstand setzen
10. Geben Sie den Wert L für den Parameter Füllstand setzen ein.
Damit ist der Vorgang zum Einstellen des Füllstands abgeschlossen.
Wenn die Peilplatte nicht Null ist (z. B. Z mm), passen Sie den eingestellten Füll-
standswert (L) an, indem Sie Z vom Wert L subtrahieren L (L= a-Bv-Z).

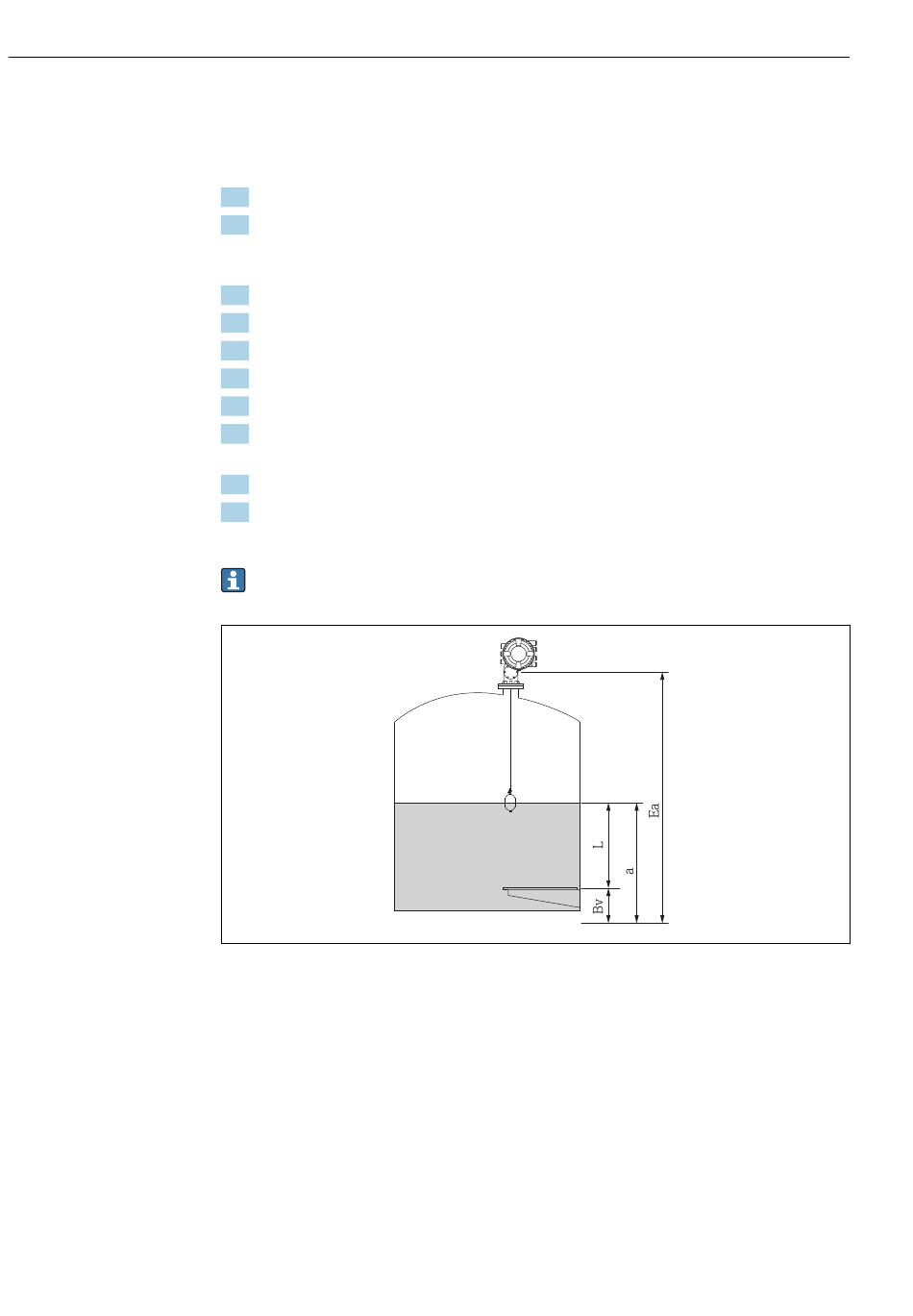

 43 Geschlossener Tank
1 Anfänglicher Nullpunkt
2 Peilplatte
Ea Anfänglicher Wert des Leerabgleichs
Bv Bodenhöhe
a Füllstand
L Wert für "Füllstandswert setzen"
Proservo NMS83
2
1
Endress+Hauser
A0029124
