Konfiguration eines angeschlossenen RTD

1
E
2
1
CDI
i
1 3
F
2 4
HR
on
WP
POWER
SIM

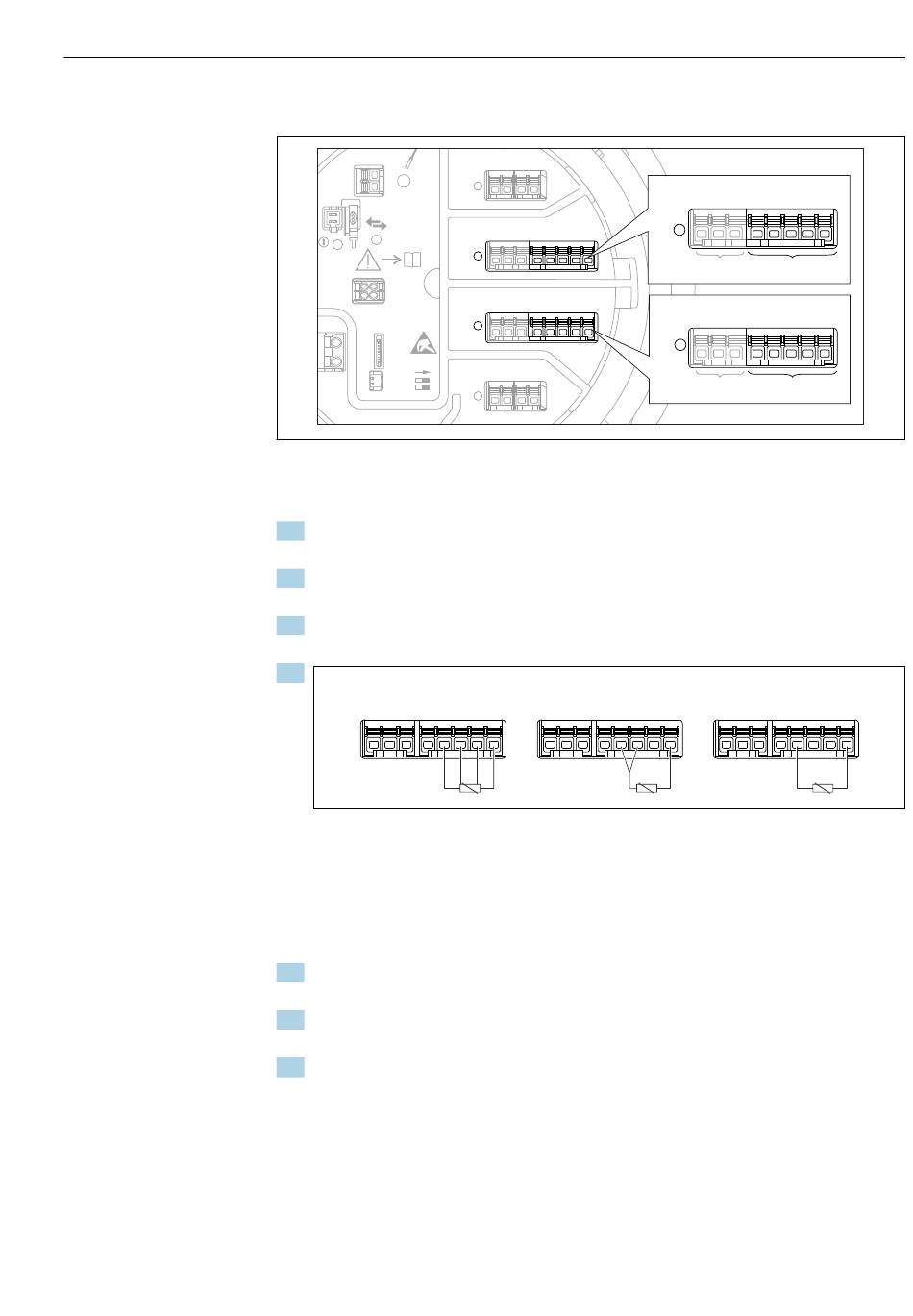

 53 Mögliche Positionen der Analog I/O-Module, an die ein Widerstandsthermometer angeschlossen werden
kann. Der Bestellcode des Gerätes legt fest, welches dieser Module tatsächlich vorhanden ist →  43.
1. Stellen Sie sicher, dass das Widerstandsthermometer (RTD) - wie durch die
Anschlussklemmenbelegung definiert - angeschlossen ist →  53.
2. Navigieren Sie zum Untermenü des entsprechenden Analog I/O-Moduls: Setup
→ Erweitertes Setup → Ein/Ausgang → Analog IP X4-8.
3. Wechseln Sie zum Parameter RTD Fühler Typ (→  205), und geben Sie den Typ
des angeschlossenen RTD an.
4.
A
1 2 3 4 5
 54 RTD-Anschlusstypen
A 2 Draht RTD Verbindung
B 3 Draht RTD Verbindung
C 4 Draht RTD Verbindung
Wechseln Sie zum Parameter RTD verbundener Typ (→  206), und geben Sie den
Verbindungstyp des RTD an (2-, 3- oder 4-Leiter).
5. Wechseln Sie zum Parameter Eingangs Wert (→  208), und prüfen Sie, ob die
angezeigte Temperatur mit der Ist-Temperatur übereinstimmt.
6. Wechseln Sie zum Parameter Minimale Fühler Temperatur (→  208), und geben
Sie die zulässige Mindesttemperatur des angeschlossenen RTD an.
7. Wechseln Sie zum Parameter Maximale Fühler Temperatur (→  208), und
geben Sie die zulässige Höchsttemperatur des angeschlossenen RTD an.
D
1 2 3 4
C
1 2 3 4 5 6 7 8
B
1 2 3 4 5 6 7 8
A
1 2 3 4
B
6 7 8 1 2 3 4 5
Inbetriebnahme
C
1 2 3 4 5 6 7 8
C1-3 C4-8
B
1 2 3 4 5 6 7 8
B1-3 B4-8
C
6 7 8 1 2 3 4 5
A0032465
6 7 8
A0026371
107
