Inbetriebnahme
100
Manuelle Profilmessung
Manuelle Profilmessung einstellen
Die manuelle Profilmessung misst ein Profil ausgehend vom manuell eingegebenen Füll-
stand bis zum Flüssigkeitsstand.
1. Navigieren zu: Setup → Erweitertes Setup → Sensorkonfiguration → Profil Dichte
→ Füllstand manuelles Dichteprofil
2. Geben Sie den gewünschten Wert für den Parameter Füllstand manuelles Dichte-
profil ein.
3. Navigieren zu: Setup → Erweitertes Setup → Sensorkonfiguration → Profil Dichte
→ Offset Distanz Dichteprofil
 Für die manuelle Profilmessung kann der Füllstand-Offset auf 0 eingestellt wer-
den, sodass der erste Punkt am Füllstand des manuellen Profils gemessen wer-
den kann.
4. Geben Sie den gewünschten Wert für den Parameter Offset Distanz Dichteprofil ein.
 Der Wert für "Offset Distanz Dichteprofil" definiert die Distanz zwischen dem
Startpunkt (manuelles Profil) und der ersten Messstelle.
5. Navigieren zu: Setup → Erweitertes Setup → Sensorkonfiguration → Profil Dichte
→ Intervall Dichteprofil
6. Geben Sie den gewünschten Wert für den Parameter Intervall Dichteprofil ein.
7. Wählen Sie die Option Manual profile im Parameter Messbefehl, um mit der Mes-
sung zu beginnen.
Damit ist das Einstellen der manuellen Profilmessung abgeschlossen.

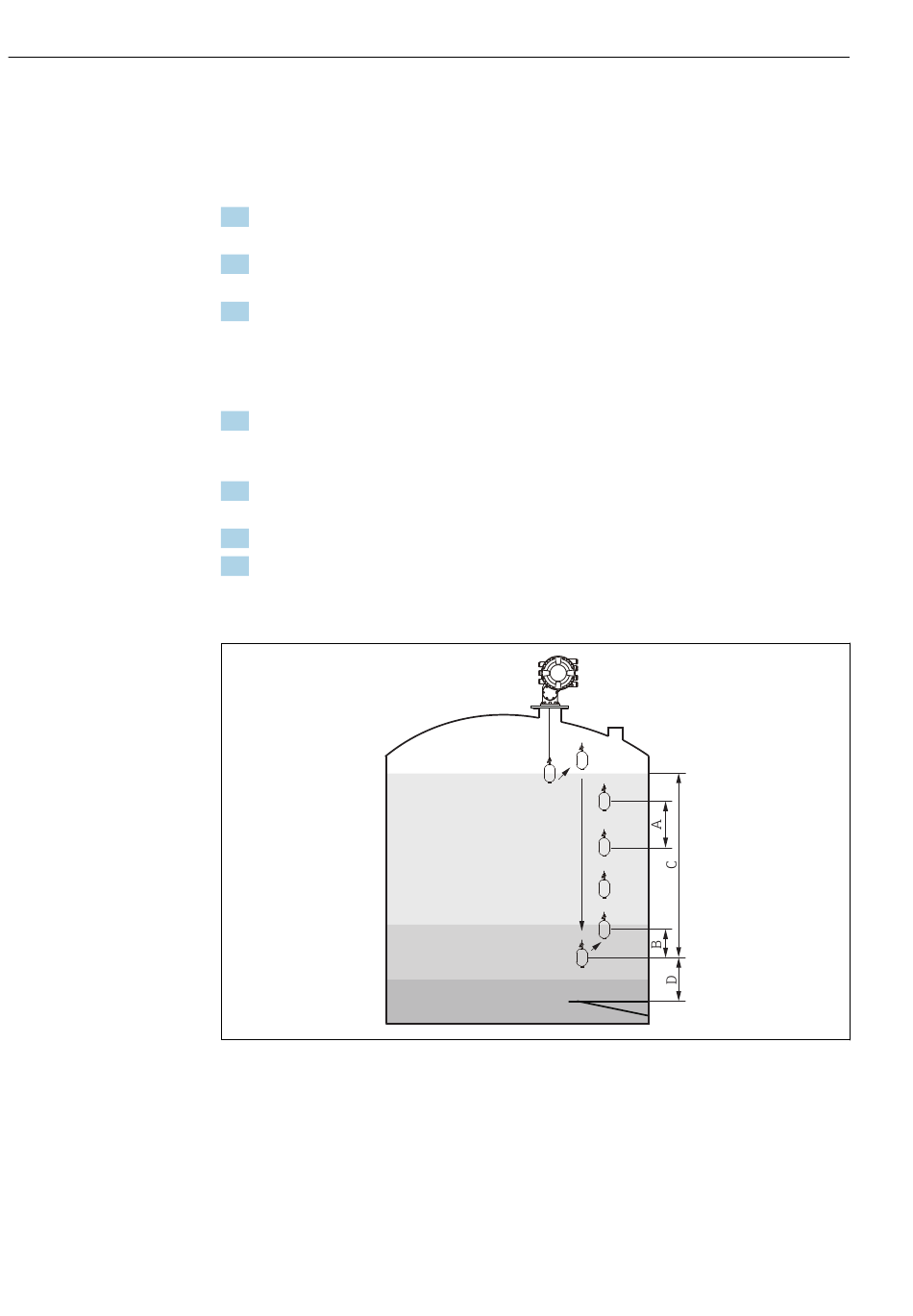

 48 Bewegungsabfolge manuelle Profilmessung (die Zahlen zeigen die Abfolge der Verdrängerbewegung an.)
A Intervall Dichteprofil
B Offset Distanz Dichteprofil
C Bereich manuelle Profilmessung
D Füllstand manuelles Dichteprofil
2
1
7
6
5
4
3
Proservo NMS83
A0029112
