Proservo NMS83
3) "HART Slave+4..20mA Ausgang " bedeutet, dass das Analog I/O-Modul als HART-Slave arbeitet, der zyklisch bis zu vier HART-Variablen an einen
HART-Master sendet. Für die Konfiguration des HART-Ausgangs: →  118
Endress+Hauser
9.5.12

Konfiguration des 4-20mA-Eingangs

1
E
2
1
CDI
i
1 3
F
2 4
HR
on
WP
POWER
SIM

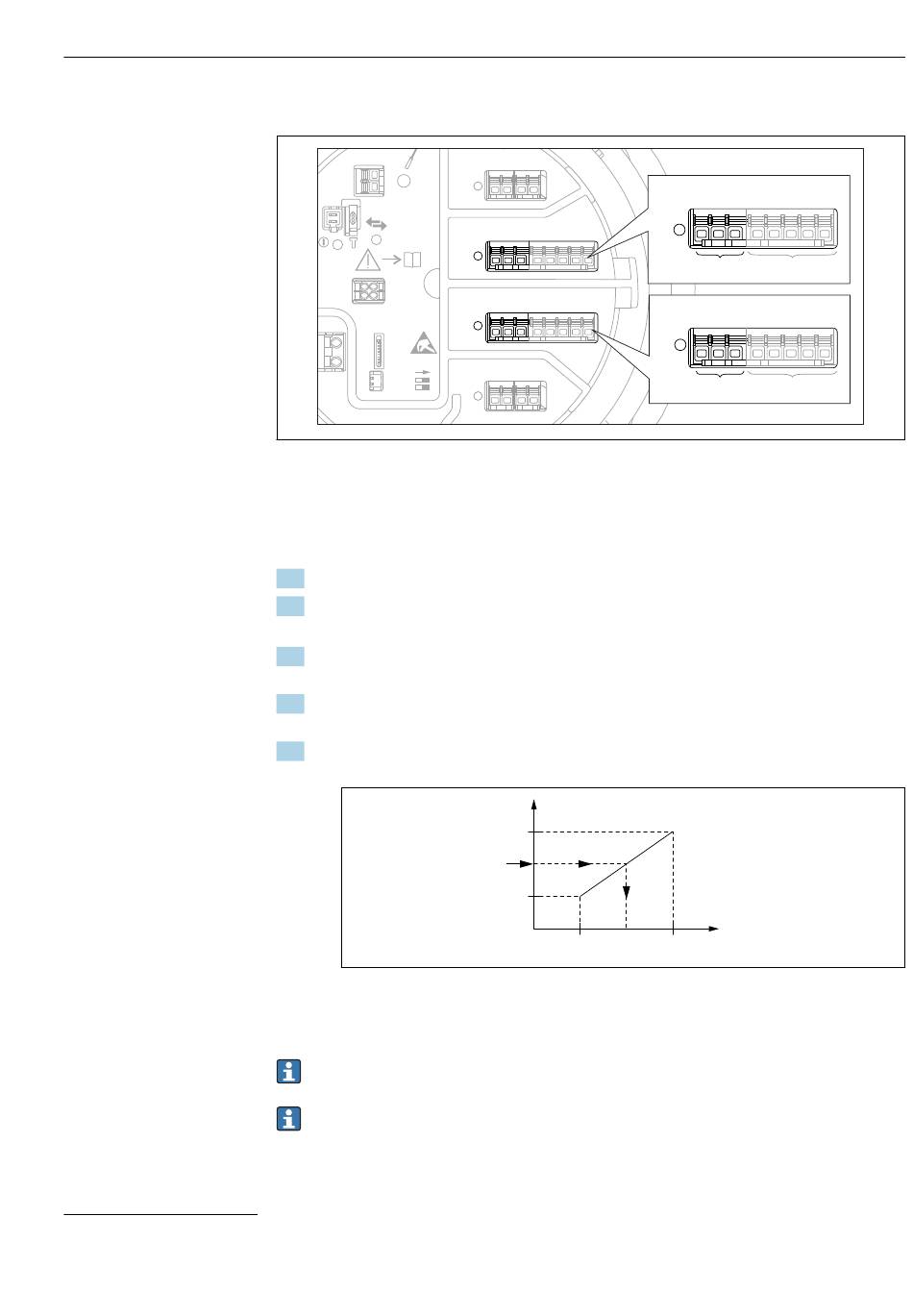

 58 Mögliche Positionen der Analog I/O-Module, die als 4-20mA-Ausgang verwendet werden können. Der
Bestellcode des Gerätes legt fest, welches dieser Module tatsächlich vorhanden ist →  43.
Jedes Analog I/O-Modul des Gerätes kann als 4...20mA-Analogausgang konfiguriert wer-
den. Gehen Sie hierzu wie folgt vor:
1. Navigieren zu: Setup → Erweitertes Setup → Ein/Ausgang → Analog I/O X1-3.
2. Wechseln Sie zum Parameter Betriebsart, und wählen Sie 4..20mA Ausgang oder
HART Slave+4..20mA Ausgang
3. Wechseln Sie zum Parameter Quelle Analog, und wählen Sie die Tankvariable, die
über den 4...20mA-Ausgang übertragen werden soll.
4. Wechseln Sie zum Parameter 0 % Wert, und geben Sie den Wert der ausgewählten
Tankvariablen ein, der durch die 4 mA wiedergegeben wird.
5. Wechseln Sie zum Parameter 100 % Wert, und geben Sie den Wert der ausgewähl-
ten Tankvariablen ein, der durch die 20 mA wiedergegeben wird.

 59 Tankvariable auf den Ausgangsstrom skalieren
1 Tankvariable
2 Ausgangsstrom
Nach dem Hochfahren des Gerätes und solange die zugewiesene Tankvariable noch
nicht zur Verfügung steht, geht der Ausgangsstrom vom definierten Fehlerwert aus.
Das Untermenü Analog I/O enthält weitere Parameter, die für eine detailliertere
Konfiguration des Analogausgangs genutzt werden können. Eine detaillierte
Beschreibung finden Sie hier: →  211
D
1 2 3 4
C
1 2 3 4 5 6 7 8
B
1 2 3 4 5 6 7 8
A
1 2 3 4
3)
.
100%
1
0%
4mA 2
Inbetriebnahme
C
1 2 3 4 5 6 7 8
C1-3 C4-8
B
1 2 3 4 5 6 7 8
B1-3 B4-8
20mA I [mA]
A0032464
A0032953
117
