9.5.8

Tankberechnung: Hybrides Tankmesssystem (HTMS)

Das hybride Tankmesssystem (HTMS) nutzt Füllstands- und Druckmessungen, um die
Messstoffdichte zu berechnen.
In nicht atmosphärischen (d. h. druckbeaufschlagten) Tanks empfiehlt es sich, den
Modus HTMS P1+P3 zu nutzen. In diesem Fall werden zwei Drucksensoren benötigt.
In atmosphärischen (d. h. drucklosen) Tanks ist der Modus HTMS P1 mit nur einem
Drucksensor ausreichend.

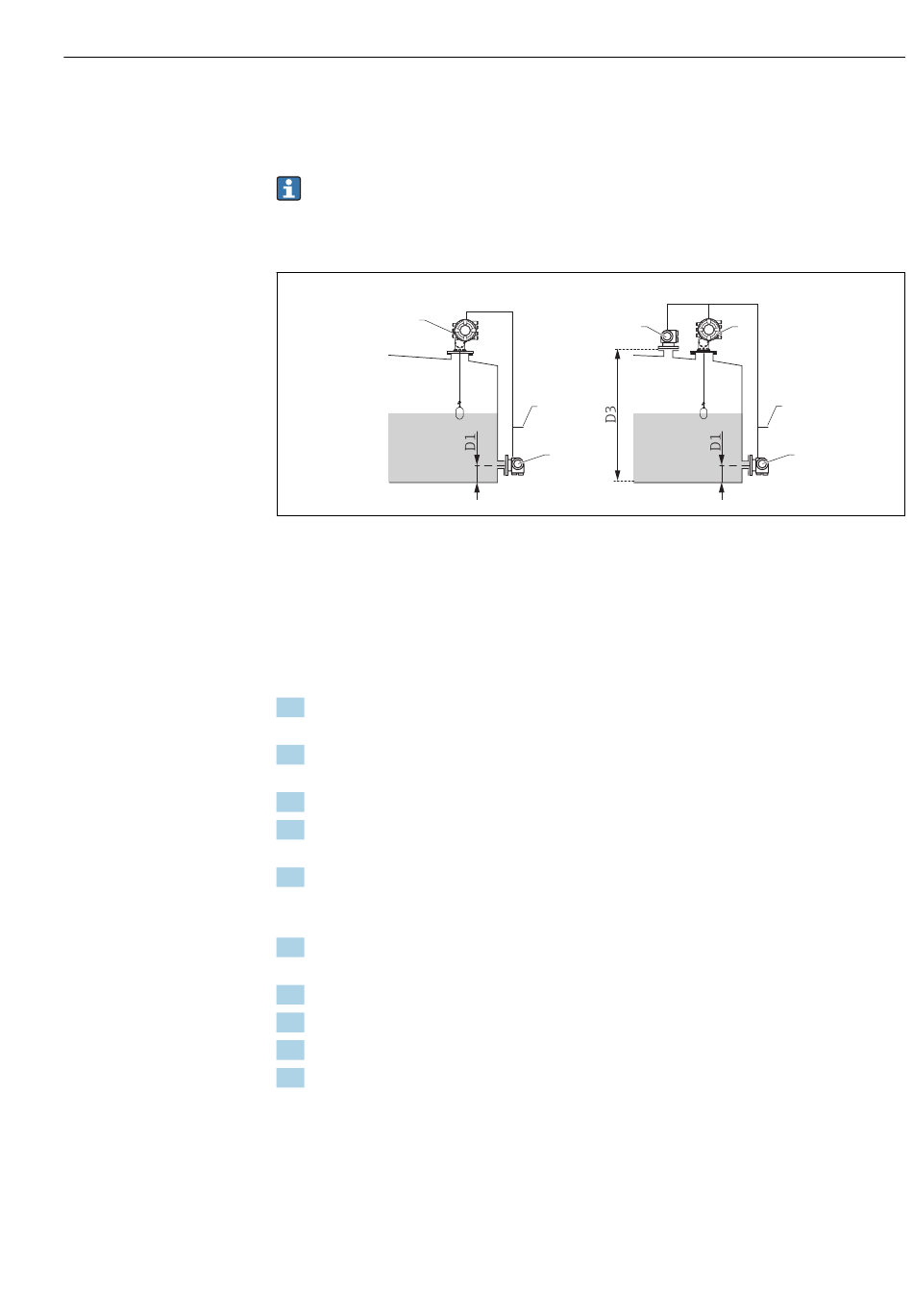

A
1
A Der Messmodus "HTMS P1"
B Der Messmodus "HTMS P1+P3"
D1 P1 Position
D3 P3 Position
1 NMS8x
2 Zum Lagerhaltungssystem
3 Drucksensor (unten)
4 Drucksensor (oben)
1. Navigieren zu: Setup → Erweitertes Setup → Applikation → Grundabgleich → Füll-
stand
2. Wechseln Sie zu Füllstand Quellenauswahl (→  185), und geben Sie an, von wel-
chem Gerät der Füllstand bezogen wird.
3. Navigieren zu: Setup → Erweitertes Setup → Applikation → Grundabgleich → Druck
4. Wechseln Sie zu P1 (unten) Quelle (→  259), und geben Sie an, von welchem
Gerät der untere Druck (P1) bezogen wird.
5. Wenn ein oberer Drucktransmitter (P3) angeschlossen ist:
Wechseln Sie zu P3 (oben) Quelle (→  261), und geben Sie an, von welchem
Gerät der obere Druck (P3) bezogen wird.
6. Navigieren zu: Setup → Erweitertes Setup → Applikation → Tank Berechnungen
→ HTMS
7. Wechseln Sie zu HTMS Modus (→  276), und geben Sie den HTMS-Modus an.
8. Navigieren zu: Setup → Erweitertes Setup → Applikation → Grundabgleich → Dichte
9. Wechseln Sie zu Dichte Quelle (→  257), und wählen Sie HTMS.
10. Verwenden Sie die übrigen Parameter im Untermenü HTMS, um die Berechnung zu
konfigurieren. Eine detaillierte Beschreibung finden Sie hier: →  274
B
4
2
3
Inbetriebnahme
1
2
3
A0032436
