Konfiguration von HART Slave+4-20mA Ausgang

Wenn Betriebsart = HART Slave+4..20mA Ausgang für ein Analog I/O-Modul ausge-
wählt wurde, dann arbeitet das Modul als HART-Slave, der bis zu vier HART-Variablen an
einen HART-Master sendet.
Das 4-20mA-Signal kann in diesem Fall ebenfalls verwendet werden. Zur Konfigura-
tion: →  117
Standardfall: PV = 4-20mA-Signal
Standardmäßig ist die erste Variable (PV) identisch mit der Tankvariablen, die über den
4-20mA-Ausgang übertragen wird. Gehen Sie wie folgt vor, um die anderen HART-Vari-
ablen zu definieren und den HART-Ausgang detaillierter zu konfigurieren:
1. Navigieren zu: Setup → Erweitertes Setup → Kommunikation → HART Ausgang
→ Konfiguration
2. Wechseln Sie zum Parameter System Polling Adresse, und stellen Sie die HART-
Slave-Adresse des Gerätes ein.
3. Verwenden Sie die folgenden Parameter, um der zweiten bis vierten HART-Variablen
Tankvariablen zuzuordnen: Zuordnung SV, Zuordnung TV, Zuordnung QV.
 Die vier HART-Variablen werden an einen angeschlossenen HART-Master über-
tragen.
Sonderfall: PV ≠ 4-20mA-Signal
In Ausnahmefällen kann es erforderlich sein, dass die erste Variable (PV) eine andere
Tankvariable überträgt als der 4-20mA-Ausgang. Dies wird wie folgt konfiguriert.
1. Navigieren zu: Setup → Erweitertes Setup → Kommunikation → HART Ausgang
→ Konfiguration
2. Wechseln Sie zum Parameter PV Quelle, und wählen Sie Benutzerdefiniert.
 Die folgenden zusätzlichen Parameter erscheinen im Untermenü: Zuordnung PV,
0 % Wert, 100 % Wert und PV mA Auswahl.
3. Wechseln Sie zum Parameter Zuordnung PV, und wählen Sie die Tankvariable, die
als erste Variable (PV) übertragen werden soll.
4. Verwenden Sie die Parameter 0 % Wert und 100 % Wert, um einen Bereich für die
erste Variable (PV) zu definieren. Der Parameter Percent of range zeigt den Prozent-
satz für den Istwert der ersten Variablen an. Er ist in der zyklischen Ausgabe an den
HART-Master enthalten.


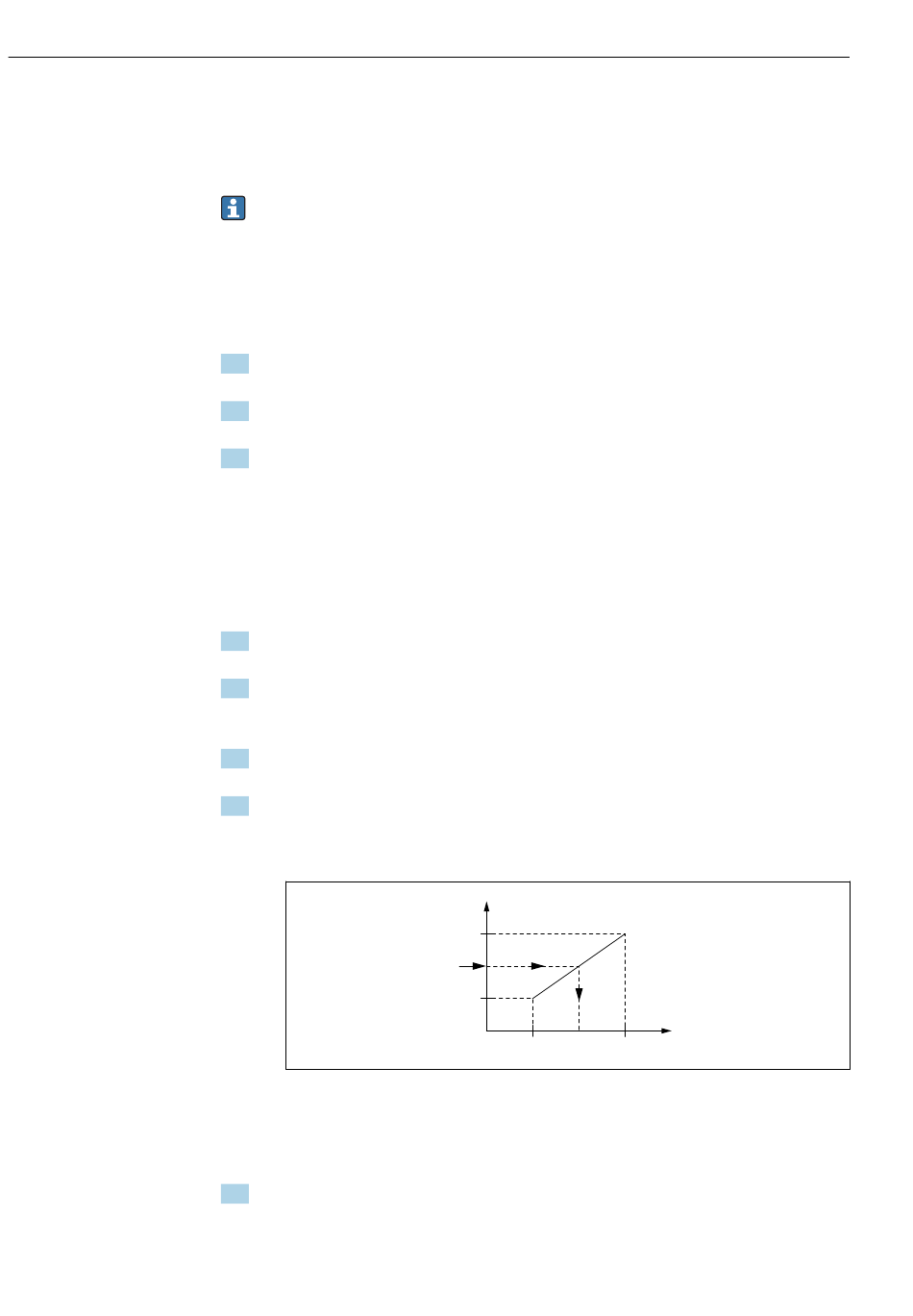

 60 Tankvariable auf den Prozentsatz skalieren
A 0 % Wert
B 100 % Wert
1 Erster Messwert (PV)
2 Percent of range
5. Verwenden Sie den Parameter PV mA Auswahl, um zu definieren, ob der Ausgangs-
strom eines Analog I/O-Moduls in der zyklischen HART-Ausgabe enthalten sein soll.
PV
B
1
A
0% 2 100%
