Elektrischer Anschluss
48
6.1.5

Klemmen des "Modbus"- oder "V1"-Moduls

1
E
2
1
CDI
i
1 3
F
2 4
HR
on
WP
POWER
SIM

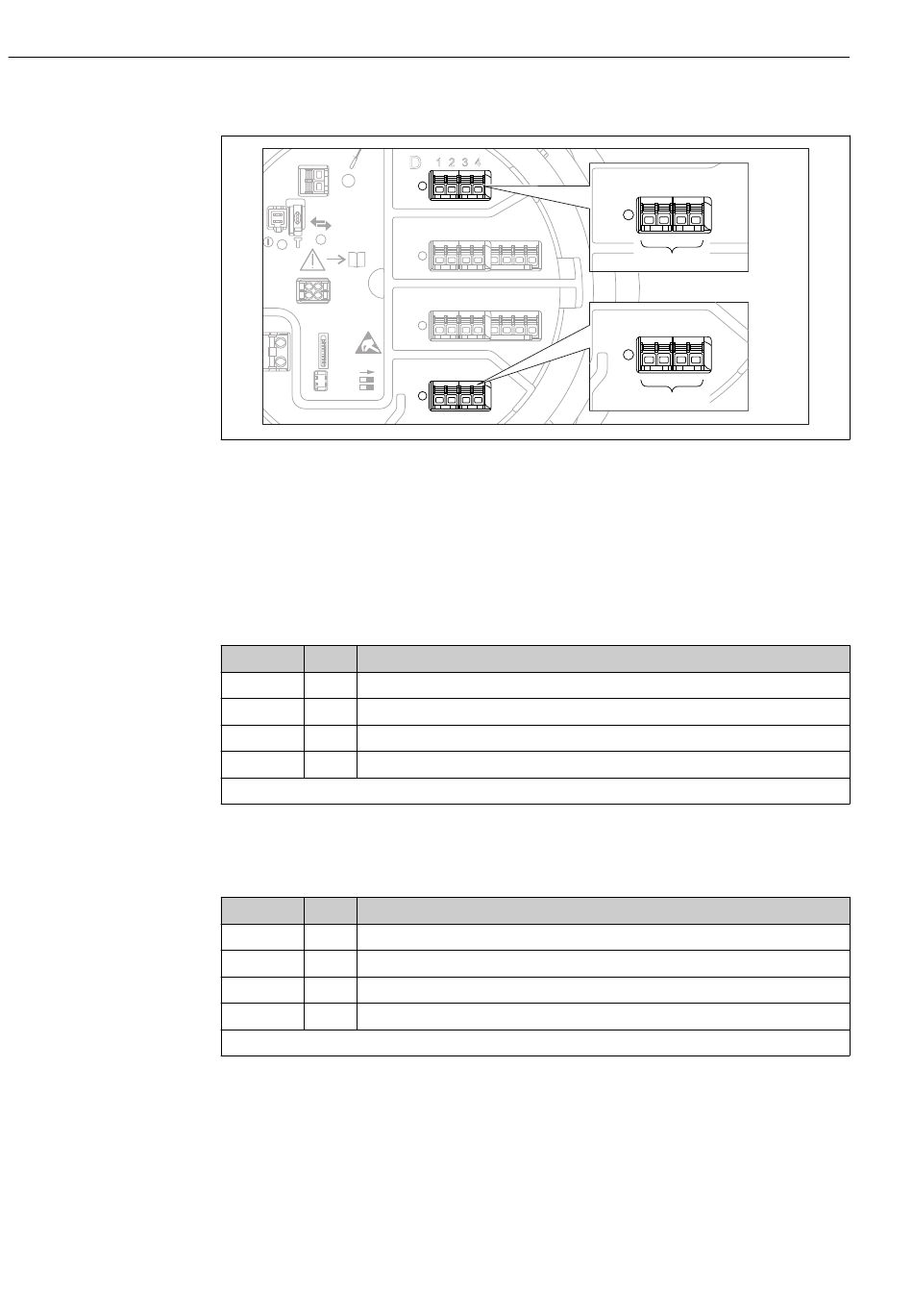

 15 Bezeichnung der "Modbus"- oder "V1"-Module (Beispiele); diese Module können je nach Geräteausführung
auch in den Slots B oder C sitzen.
Je nach Geräteausführung kann das "Modbus"- und/oder das "V1"-Modul auch in einem
anderen Slot im Anschlussklemmenraum sitzen. Im Bedienmenü werden die "Modbus"-
und "V1"-Schnittstellen durch den jeweiligen Slot und die in diesem Slot enthaltenen Klem-
men bezeichnet: A1-4, B1-4, C1-4, D1-4.
Klemmen des "Modbus"-Moduls
1)
Klemme Name Beschreibung
X1 S Kabelabschirmung, über einen Kondensator an die Erdung angeschlossen
X2 0V Gemeinsame Referenz
X3 B- Nicht invertierende Signalleitung
X4 A+ Invertierende Signalleitung
Bezeichnung des Moduls im Bedienmenü: Modbus X1-4; (X = A, B, C oder D)
1) In dieser Spalte steht "X" für einen der Slots "A", "B", "C" oder "D".
Klemmen des "V1"-Moduls
1)
Klemme Name Beschreibung
X1 S Kabelabschirmung, über einen Kondensator an die Erdung angeschlossen
X2 Nicht angeschlossen
X3 B- Protokoll Messkreissignal -
X4 A+ Protokoll Messkreissignal +
Bezeichnung des Moduls im Bedienmenü: V1 X1-4; (X = A, B, C oder D)
1) In dieser Spalte steht "X" für einen der Slots "A", "B", "C" oder "D".
