Inbetriebnahme
90
D
E
F

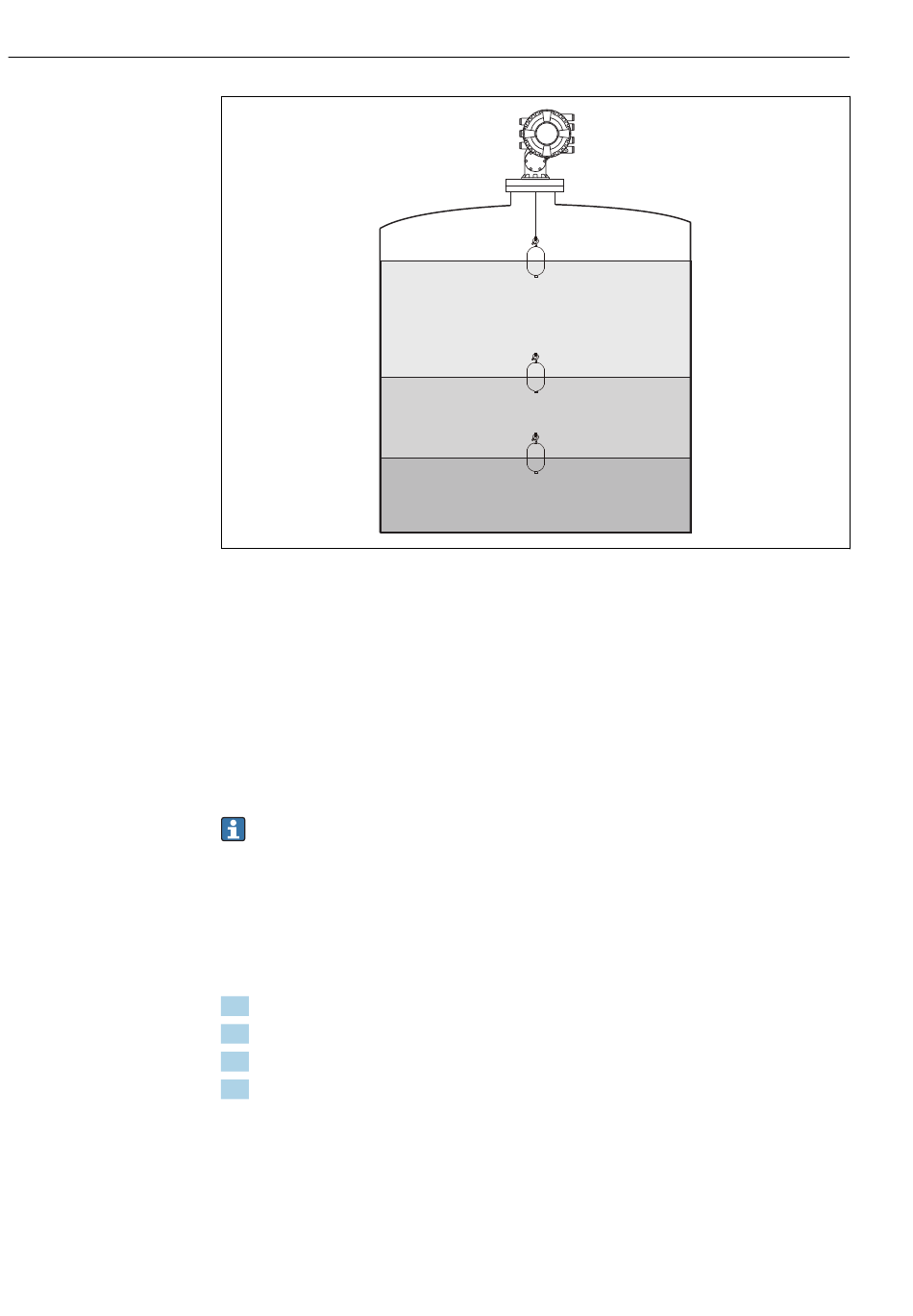

 39 Tankkonfiguration
A Flüssigkeitsstand
B Obere Trennschicht
C Untere Trennschicht
D Obere Phase (Dichte)
E Mittlere Phase (Dichte)
F Untere Phase (Dichte)
Tankhöhe einstellen
Damit der Tankfüllstand korrekt gemessen werden kann, müssen die Werte für "Tank
Referenzhöhe" und "Leerabgleich" (Distanz zwischen Referenzpunkt und Peilplatte) im
Voraus eingestellt werden.
• Tank Referenzhöhe: Vom Kunden eingestellt, um die Höhe des Tanks wiederzuge-
ben. Distanz zwischen Referenz für Peilmessung und Peilplatte. Wird zur prozentu-
alen Berechnung und als Referenz für "Füllstand Luftpeilung" verwendet.
• Leerabgleich: Distanz zwischen Nullpunkt des Gerätes und Peilplatte. "Leerabgleich"
wird automatisch durch den Parameter Füllstand setzen eingestellt.
• Nähere Informationen dazu, wie Sie den Parameter "Leerabgleich" genau bestim-
men, finden Sie im Abschnitt zur Füllstandskalibrierung. →  92
"Tank Referenzhöhe" und "Leerabgleich" einstellen
1. Navigieren zu: Setup → Leerabgleich
2. Geben Sie den Wert für "Leerabgleich" ein.
3. Navigieren zu: Setup → Tank Referenzhöhe
4. Geben Sie den Wert für "Tank Referenzhöhe" ein.
Proservo NMS83
A
B
C
A0029127
