6 Elektrischer Anschluss
6.1

Klemmenbelegung

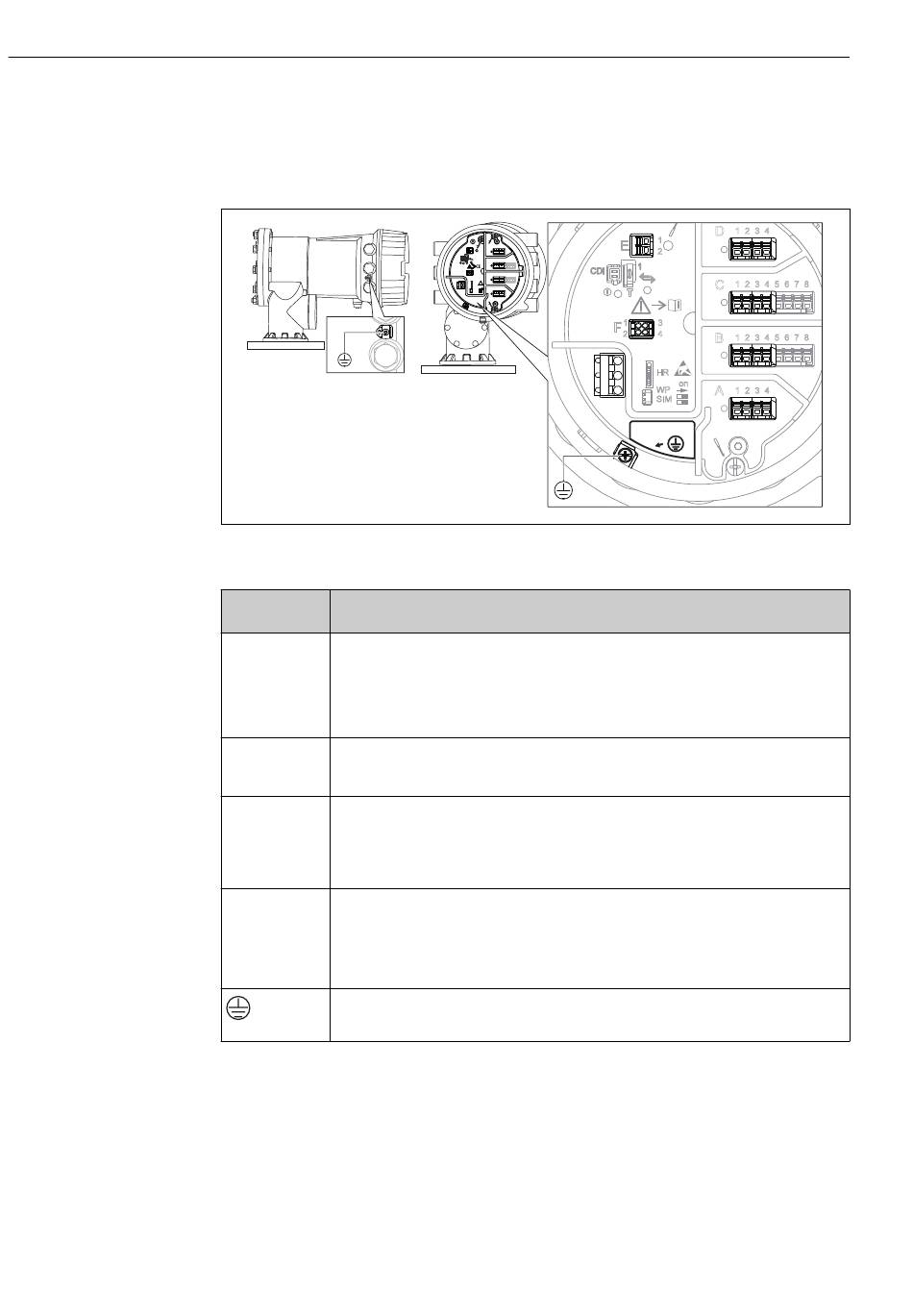

 13 Anschlussklemmenraum (typisches Beispiel) und Erdungsklemmen
Klemmenbe- Modul
reich
Je nach Bestellcode bis zu vier I/O-Module
A/B/C/D • An jeden dieser Slots können Module mit vier Klemmen angeschlossen werden.
(Slots für I/O- • Module mit acht Klemmen können an die Slots B oder C angeschlossen werden.
Module)

Die genaue Zuordnung der Module zu den Slots hängt von der Geräteausführung
→  43 ab.
E HART Ex i/IS-Schnittstelle
• E1: H+
• E2: H-
F Abgesetzte Anzeige
• F1: V (Anschluss an Klemme 81 der abgesetzten Anzeige)
CC
• F2: Signal B (Anschluss an Klemme 84 der abgesetzten Anzeige)
• F3: Signal A (Anschluss an Klemme 83 der abgesetzten Anzeige)
• F4: Erdung (Anschluss an Klemme 82 der abgesetzten Anzeige)
Leistungssaufnahme: 28,8 VA
Spannungsversorgung: 85 ... 264 V
G
• G1: N
• G2: nicht angeschlossen
• G3: L
Schutzleiteranschluss (M4-Schraube)
A0018339
1) Die maximale Leistung variiert je nach Konfiguration der Module. Da der Wert von 28,8 VA eine maximale
Scheinleistung angibt, sind die Kabel entsprechend auszuwählen. Die tatsächlich verbrauchte Wirkleistung
beträgt 12 w.
