Montage
30
5.1.5

Ausrichtung des NMS8x

Flansch
Vergewissern Sie sich, dass die Größe von Stutzen und Flansch übereinstimmt, bevor Sie
den NMS8x am Tank montieren. Die Flanschgröße und die Auslegung des NMS8x variie-
ren je nach Spezifikationen des Kunden.
• Überprüfen Sie die Flanschgröße des NMS8x.
• Montieren Sie den Flansch auf der Tankoberseite. Die Abweichung des Flansches
von der Horizontalen sollte +/- 1° nicht überschreiten.
• Wenn Sie den NMS8x an einem langen Stutzen montieren, müssen Sie sicherstel-
len, dass der Verdränger nicht die Innenwand des Stutzens berührt.
1

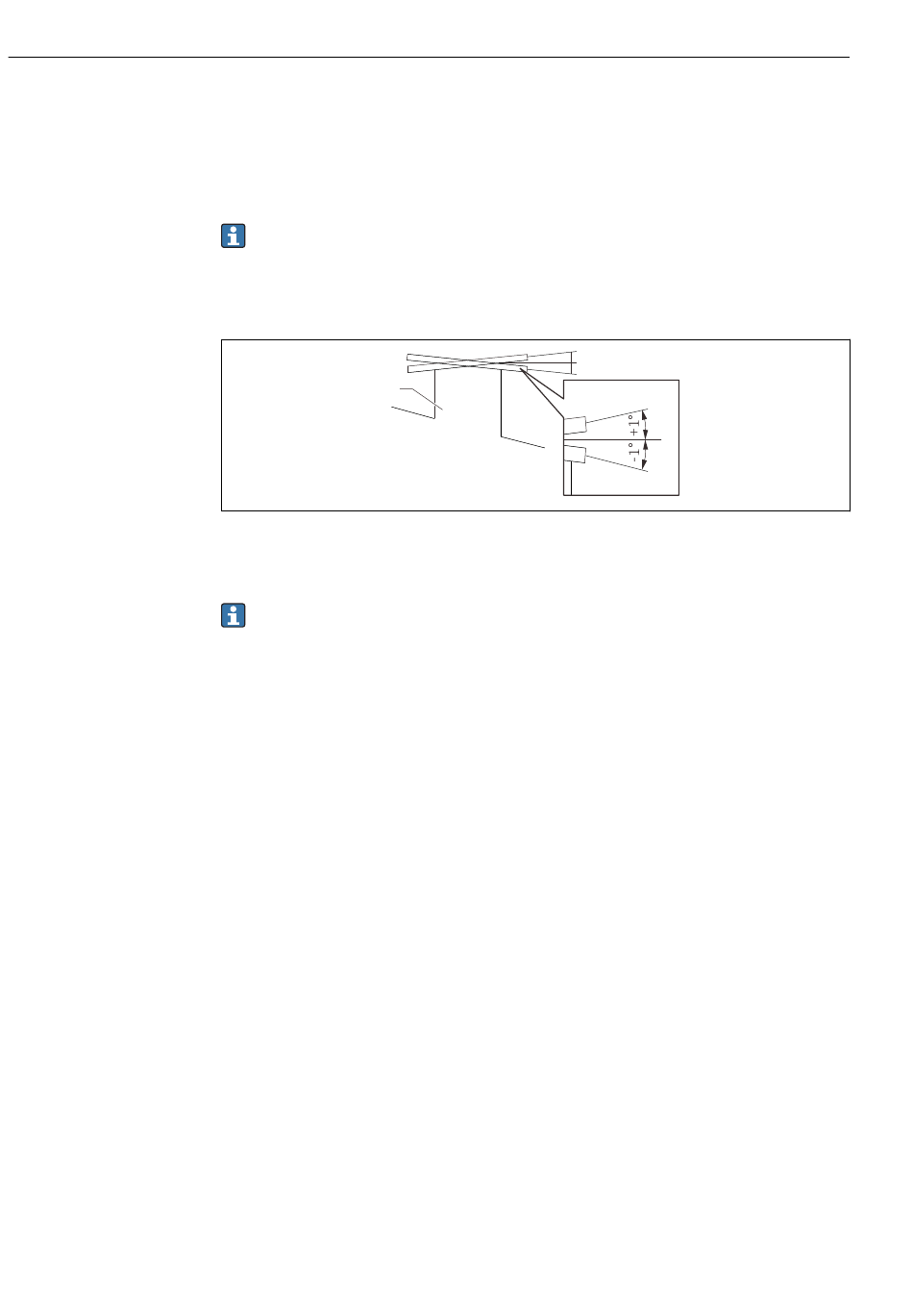

 10 Zulässige Neigung des Montageflansches
1 Stutzen
Wird der NMS8x ohne Führungssystem installiert, sollten die folgenden Empfehlun-
gen eingehalten werden:
• Vergewissern Sie sich, dass sich der Montagestutzen in einem Abschnitt befindet,
der in einem Winkel zwischen 45° und 90° (oder -45° und -90°) vom Zulaufrohr des
Tanks entfernt ist. Dadurch wird verhindert, dass der Verdränger durch Wellen oder
Turbulenzen, die von der eingefüllten Flüssigkeit verursacht werden, zu stark
schwingt.
• Vergewissern Sie sich, dass der Stutzen 500 mm (19,69 in) oder mehr von der
Tankwand entfernt ist.
• Vergewissern Sie sich, dass der Mindestfüllstand bei 500 mm (19,69 in) oder mehr
über der Oberseite des Zulaufrohrs liegt, indem Sie den unteren Stopp einstellen
((Details zum Einstellen des unteren Stopps, →  91). Dadurch wird der Ver-
dränger vor dem direkten Befüllstrom geschützt.
• Kann aufgrund der Form oder des Zustands des Tanks kein Schwallrohr im Tank
montiert werden, empfiehlt es sich, ein Führungssystem anzubringen. Weitere
Informationen hierzu erhalten Sie bei E+H Services.
Proservo NMS83
A0026889
Endress+Hauser
