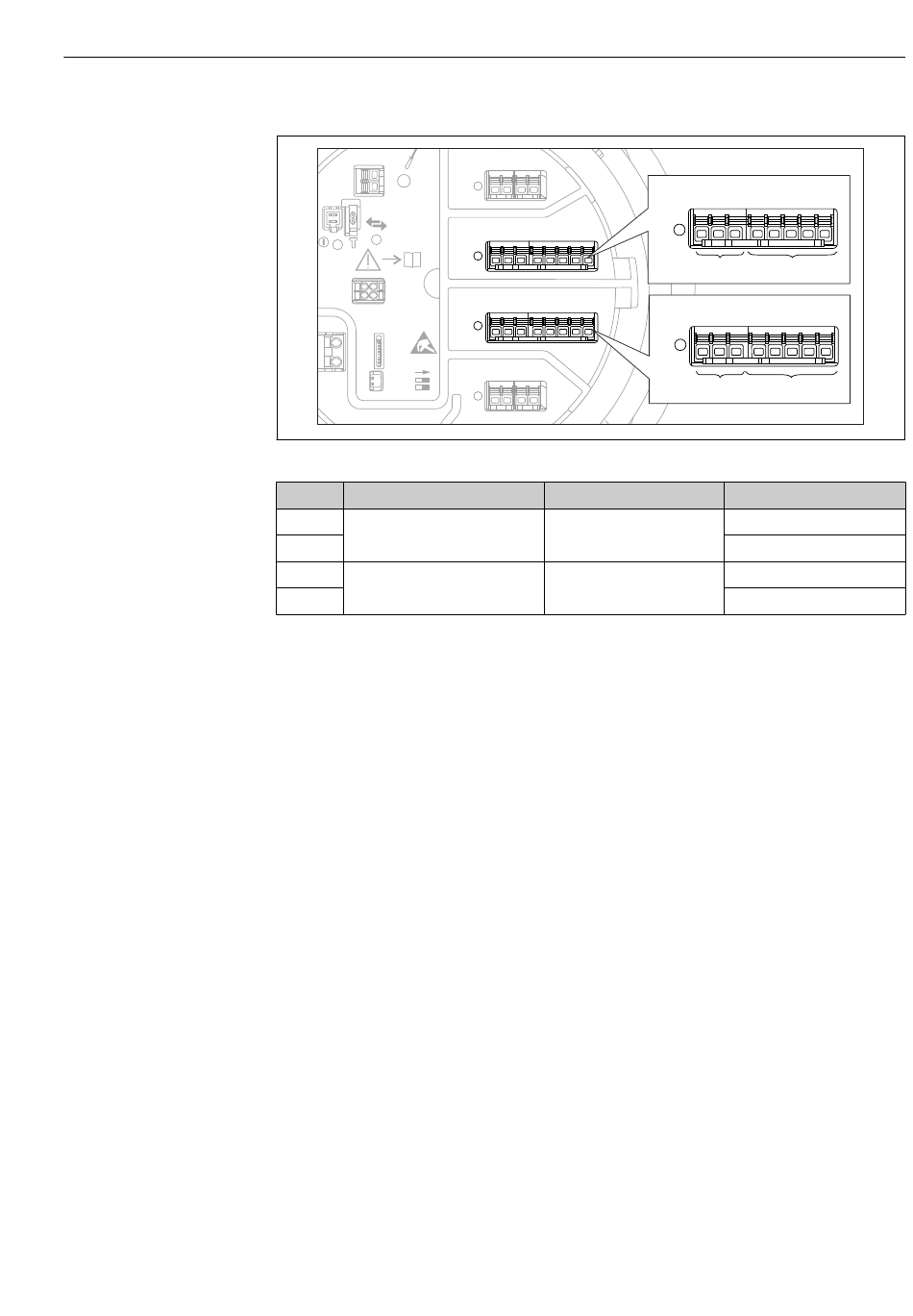

6.1.6 Klemmen des Analog I/O-Moduls (Ex d /XP oder Ex i/IS)
1
E
2
1
CDI
i
1 3
F
2 4
HR
on
WP
POWER
SIM
Klemmen Funktion
B1-3 Analogeingang oder -ausgang
(konfigurierbar)
C1-3
B4-8 Analogeingang
C4-8
D
1 2 3 4
C
1 2 3 4 5 6 7 8
B
1 2 3 4 5 6 7 8
A
1 2 3 4
Anschlussschemata
• Passive Nutzung: →  50
• Aktive Nutzung: →  52
RTD: →  53
Elektrischer Anschluss
C
1 2 3 4 5 6 7 8
C1-3 C4-8
B
1 2 3 4 5 6 7 8
B1-3 B4-8
Bezeichnung im Bedienmenü
Analog I/O B1-3 (→  211)
Analog I/O C1-3 (→  211)
Analog IP B4-8 (→  205)
Analog IP C4-8 (→  205)
